工业级电动面板锁具结构设计方案

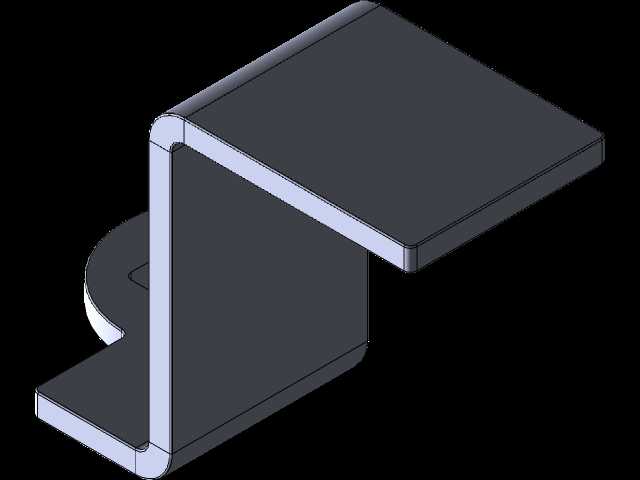

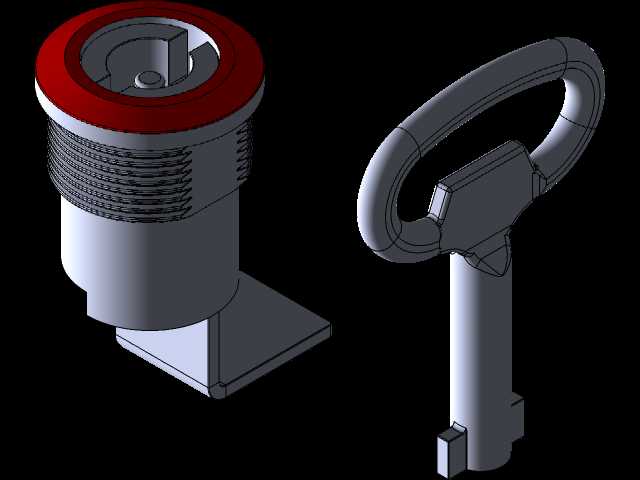

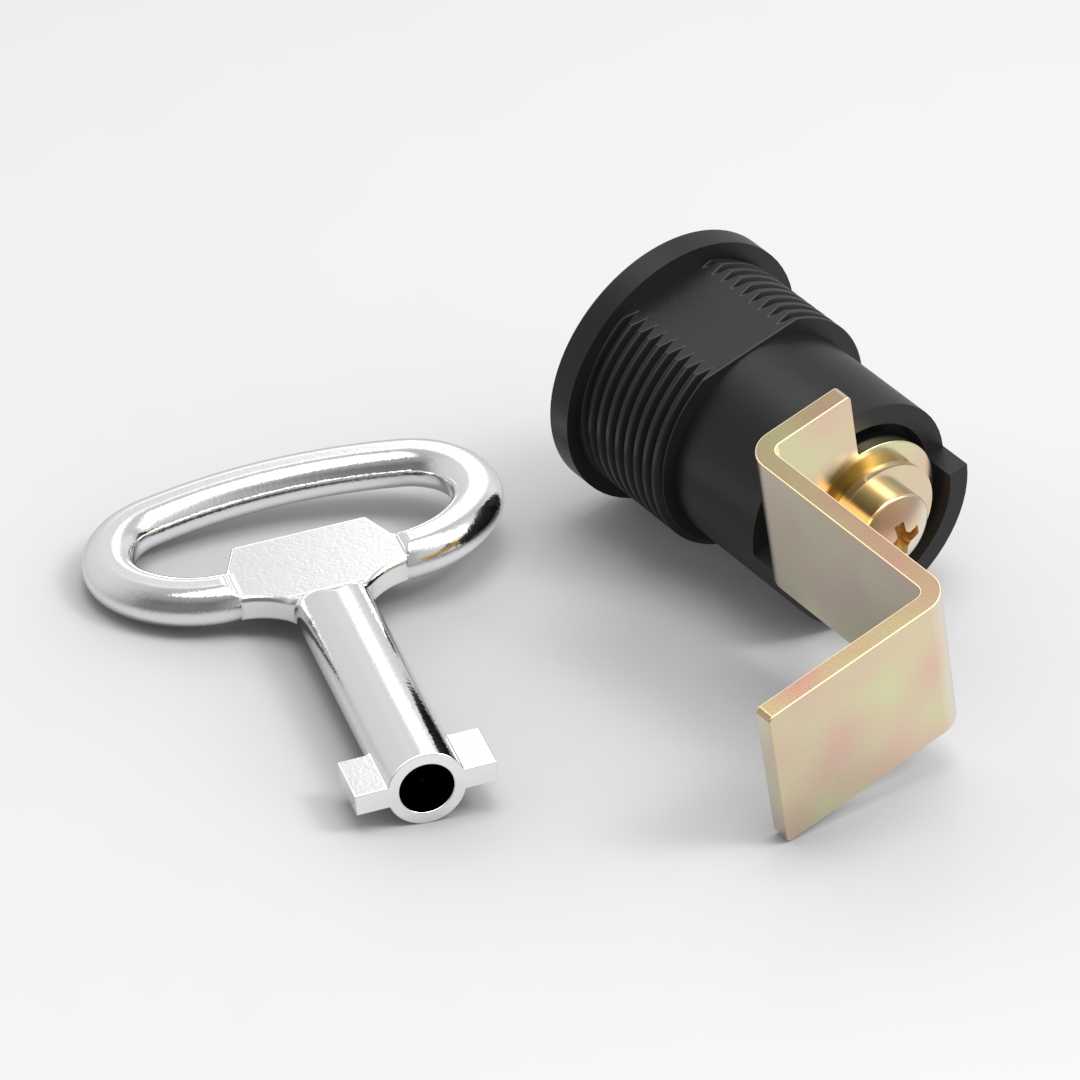

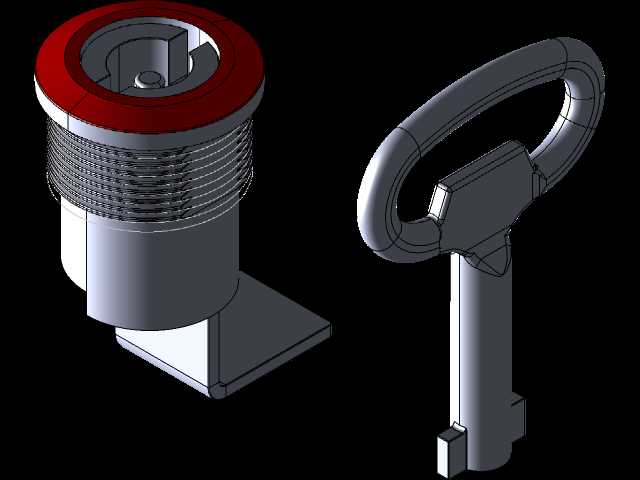

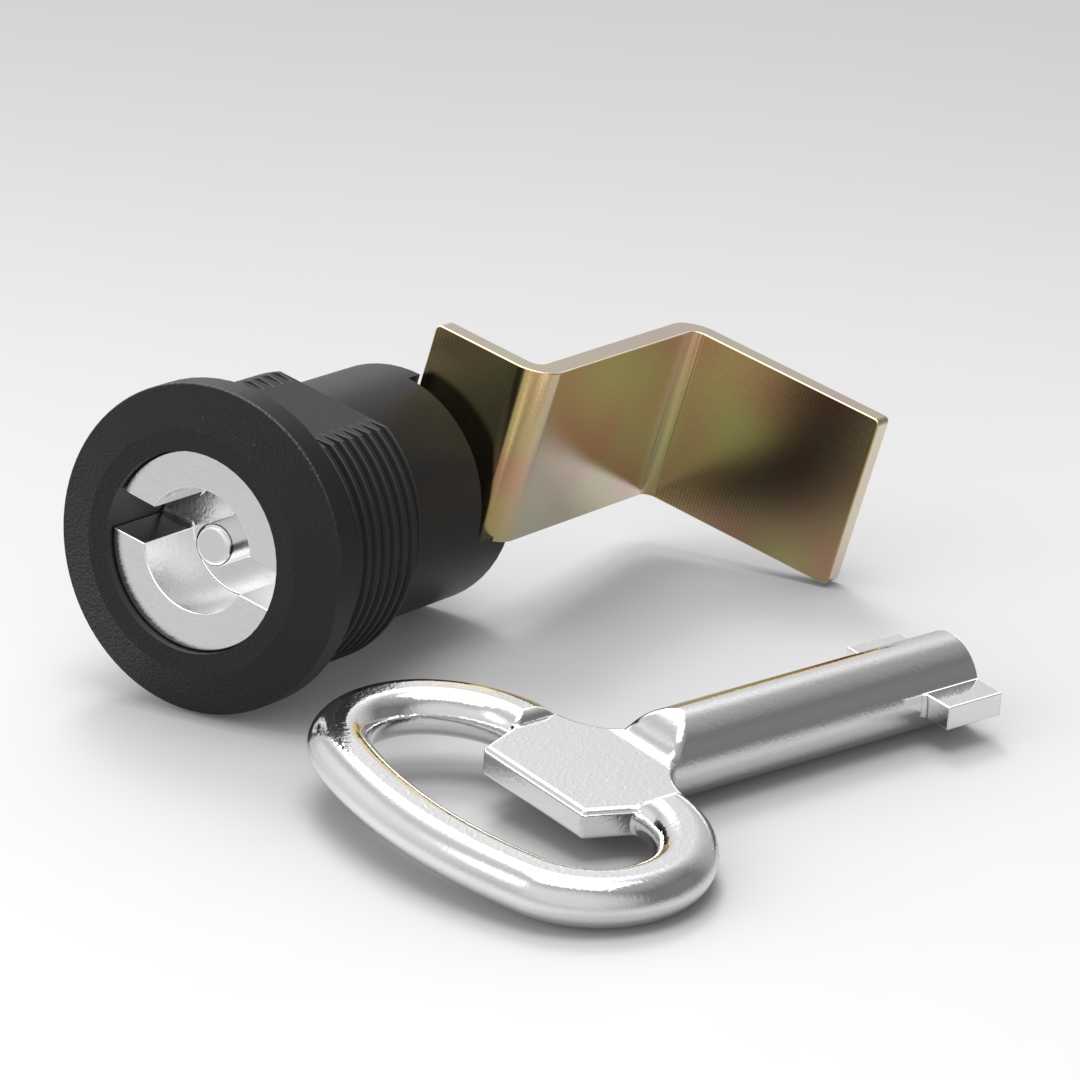

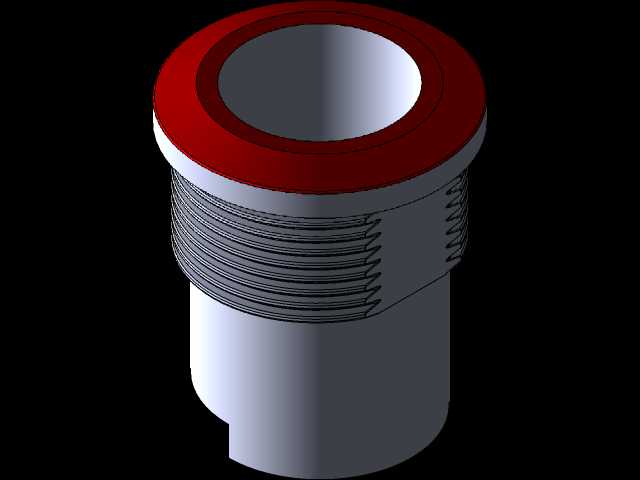

这款电动面板锁主要面向工业机柜、电气控制柜、自动化设备舱门、户外通讯箱体等场景设计，是各类需要权限管控的封闭舱体的核心锁止部件，承担着舱体封闭防护、非授权开启拦截、日常运维便捷启闭的核心作用，在电力、通讯、工业自动化、轨道交通配套设备领域都有广泛的应用空间，能够适配不同厚度的门板安装需求，兼顾户外场景的防尘防撬性能与室内场景的操作便捷性。从功能特性来看，这款锁采用圆柱式锁芯搭配弯折锁舌的结构，配套专用平板钥匙实现启闭操作，锁芯主体采用带外螺纹的圆柱结构，通过配套螺母即可完成在门板开孔处的固定，安装过程无需复杂的工装配合，普通运维人员即可快速完成装调。锁舌采用Z型弯折的金属结构，锁止状态下可勾住舱体内侧的安装边框，实现稳定的锁止限位，避免舱门因振动、外力冲击出现意外开启的情况；钥匙插入后旋转即可带动锁舌转动，完成解锁与锁止的状态切换，操作行程短，启闭反馈清晰，日常运维操作十分便捷。在设计思路上，这款锁优先考虑了安装适配性与使用可靠性，锁芯的外螺纹段预留了足够的长度调节空间，可适配不同厚度的门板安装需求，覆盖常规工业机柜1mm到5mm厚度的门板安装边界，安装开孔为标准圆形开孔，无需特殊的异形开孔加工，降低了柜体生产环节的加工成本。锁头外露部分做了圆滑的收边处理，没有尖锐的凸起棱角，避免日常操作过程中出现剐蹭风险；钥匙采用环形握柄的结构设计，握持受力均匀，旋转操作时不易打滑，即便戴着手套也能顺利完成启闭操作。需要说明的是，当前设计重点还原了锁具的外部装配结构与锁止动作的配合关系，内部用于保持锁止定位的弹簧、螺母等细小零件未做完全还原，在实际生产落地的过程中，可根据具体的锁止力度需求、防撬等级要求，补充内部弹性部件与限位结构的细节设计，调整锁舌的弯折角度与伸出长度，适配不同的舱体边框间隙，满足不同场景的使用需求。锁体的外露部分可根据使用场景做不同的表面处理，室内场景可采用常规镀锌处理控制成本，户外场景可搭配镀铬或者喷塑处理提升防腐蚀性能，延长户外使用的寿命。
