工业仪表管路用三阀组歧管结构设计

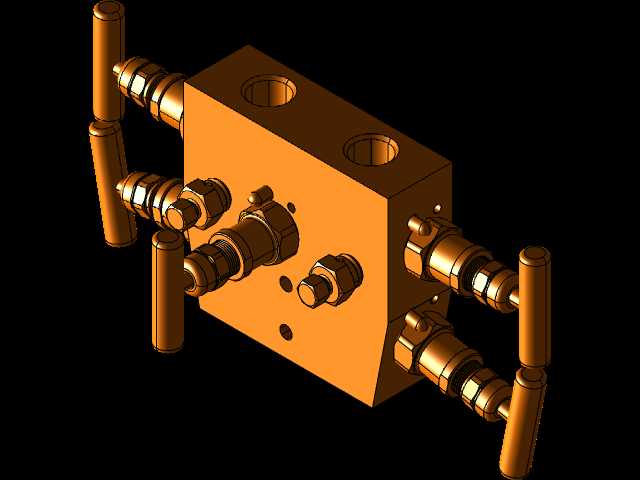

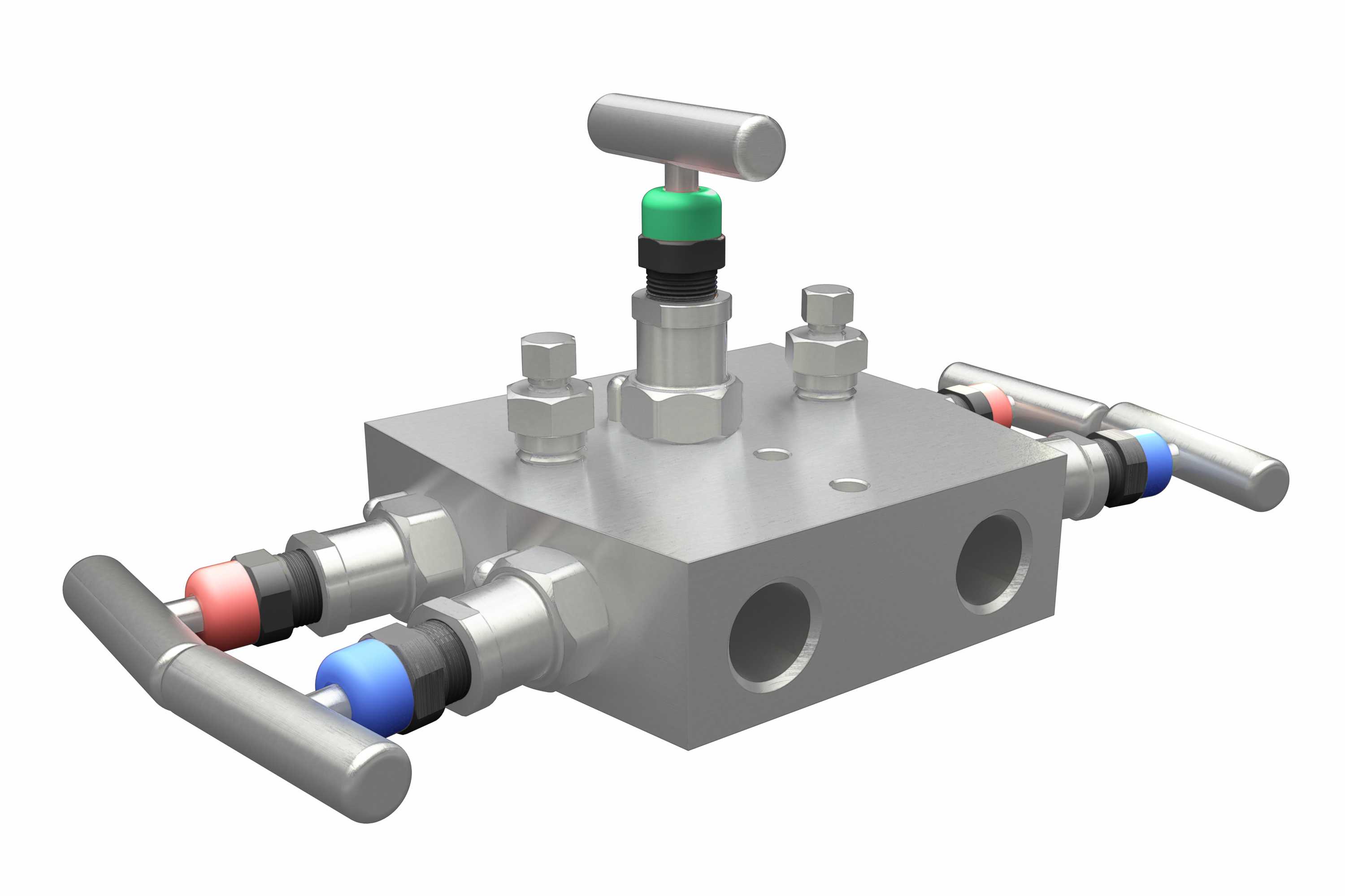

这款歧管结构主要应用于工业过程测控场景中，适配差压变送器、压力变送器等现场仪表的管路接驳需求，常见于石油炼化、化工生产、电力电站、市政水处理等行业的仪表测量回路，核心作用是完成仪表的引压、截止、平衡、排污操作，替代传统零散阀门拼接的管路方案，大幅减少现场管路的泄漏点位，提升测量系统的运行稳定性。从实际用途来看，该阀组可在不拆卸仪表的前提下完成在线零点校准、管路排污泄压、检修隔离操作，日常运行时两个截止阀保持开启状态，平衡阀处于关闭位置，差压信号可顺利传递至变送器；校准操作时先关闭两侧截止阀，再开启平衡阀，即可让变送器高低压腔压力一致完成零点校准，全程无需拆卸引压管路，有效降低现场维护的工作量。产品功能特性上，阀组采用一体化锻造的方体基座，所有流道均在基座内部加工成型，避免外接管路带来的密封风险，三个操作手柄分别对应两个引压截止通路与一个平衡通路，手柄采用加长防滑设计，即使操作人员佩戴防护手套也可轻松完成启闭操作，阀杆位置设置多级密封结构，可耐受常规工业工况下的静压与温度波动，基座侧面预留标准内螺纹接口，可直接对接引压管路与变送器接口，无需额外加工转接件。设计思路层面，整体采用对称式布局，将三个阀门的操作端集中布置在基座的顶面与正面，操作人员在仪表正面即可完成所有操作，无需绕至管路侧方调整，适配现场仪表架的紧凑安装空间；流道设计采用大转角圆弧过渡，减少介质流动时的压损，同时避免介质内杂质在流道拐角处堆积卡涩阀瓣；基座底部与侧面的安装接口采用统一的标准间距，可直接适配市面主流变送器的安装孔位，无需现场重新打孔适配。外形尺寸与安装边界上，整体基座为方正块体结构，横向与纵向的安装孔距符合仪表安装的通用规范，外伸的手柄长度控制在合理范围，安装后不会与相邻的仪表、管路产生干涉，基座厚度满足高压工况下的强度要求，同时整体重量控制在合理区间，单人即可完成现场安装作业，无需额外吊装辅助。
