热动力式蒸汽疏水阀工业结构设计

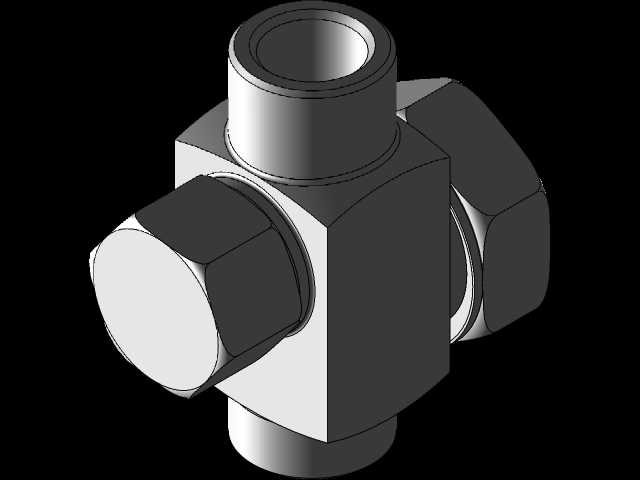

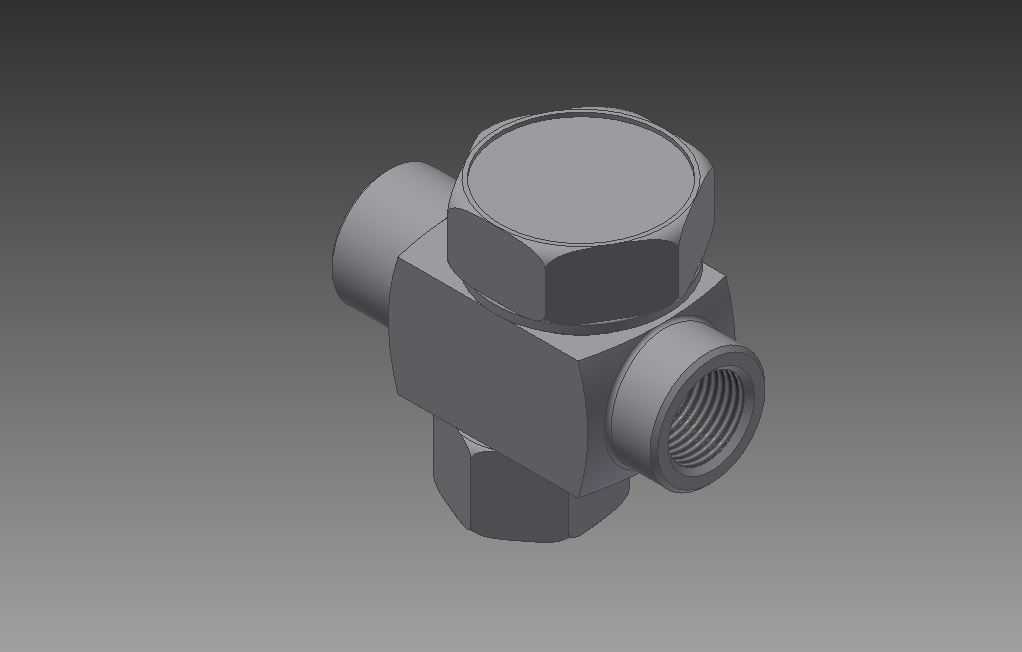

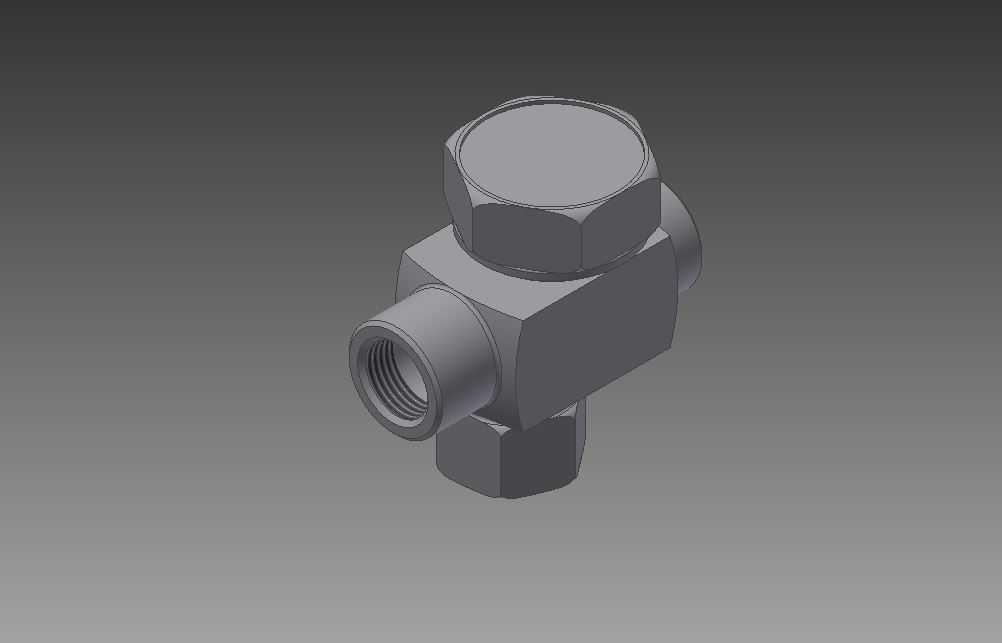

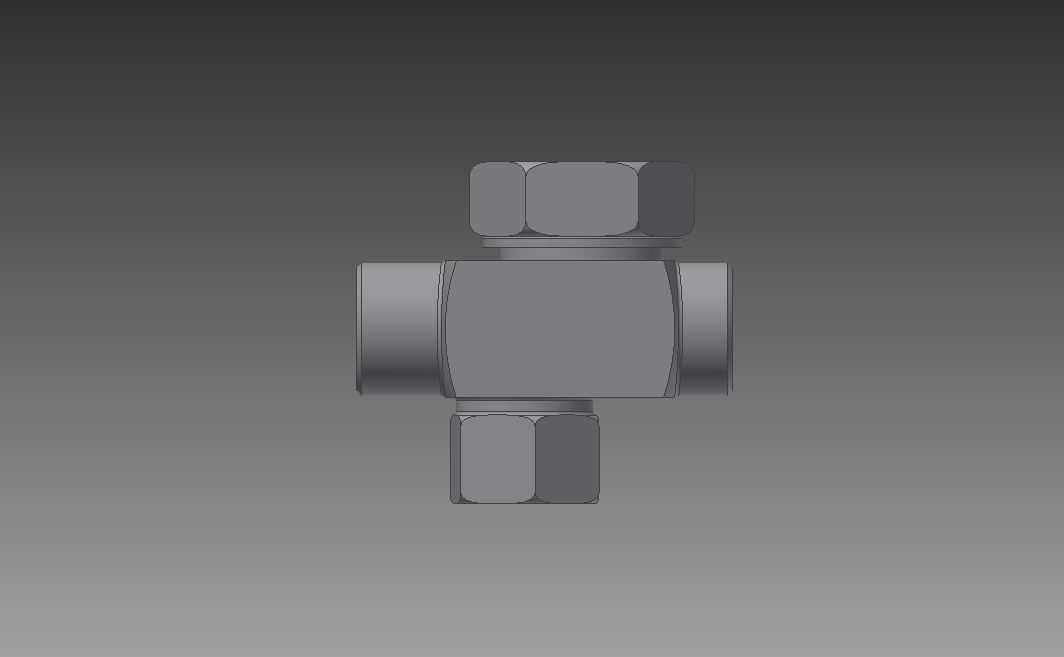

这款热动力式蒸汽疏水阀主要应用于工业蒸汽输送管网、换热设备、蒸汽加热系统、印染烘干生产线以及食品加工灭菌管路等场景，是蒸汽系统中实现阻汽排水的核心配套部件，其核心作用是在系统运行过程中自动排出管路及设备内产生的冷凝水，同时阻止未做功的新鲜蒸汽泄漏，既能够避免冷凝水积存引发的管路水击、设备换热效率下降问题，也能减少蒸汽无效损耗，提升整个蒸汽系统的热能利用效率。从功能特性来看，该款疏水阀采用热动力式工作原理，依靠蒸汽和冷凝水的热力学特性差异实现阀瓣的自动启闭，结构简单可靠，抗水击能力强，适用的工作压力范围宽，在过冷度较小的工况下也能稳定工作，同时自带内置过滤结构，可阻挡管路内的杂质进入阀腔，降低卡堵故障概率，日常维护频次低，适合长时间连续运行的工业蒸汽场景。在设计思路上，整体采用十字型对称阀体布局，三个接口分别对应蒸汽入口、冷凝水出口以及检修排污口，接口全部采用标准内螺纹连接形式，可直接与同规格的工业管路螺纹对接，无需额外定制转接配件；阀体外部采用六角形结构设计，既能够在安装时为扳手提供足够的夹持受力面，方便现场施工拧紧，也能增强阀体整体的结构强度，承受更高的管路压力；顶部采用螺塞式密封端盖，无需拆解整个阀体即可完成内部阀瓣、阀座的检查与更换，大幅降低后期运维的操作难度。外形尺寸方面，该款疏水阀整体结构紧凑，径向最大尺寸适配1/2至3/4英寸管径的安装空间，轴向安装长度符合通用工业管路的安装间距要求，不会占用过多管路排布空间，安装边界可适配水平、垂直等多种管路走向，安装时只需注意阀体上标注的流向箭头与管路内介质流向保持一致即可，无需额外调整安装姿态，适配绝大多数常规工业蒸汽管路的改造与新建项目安装需求。
