立式生物柴油生产搅拌反应装置

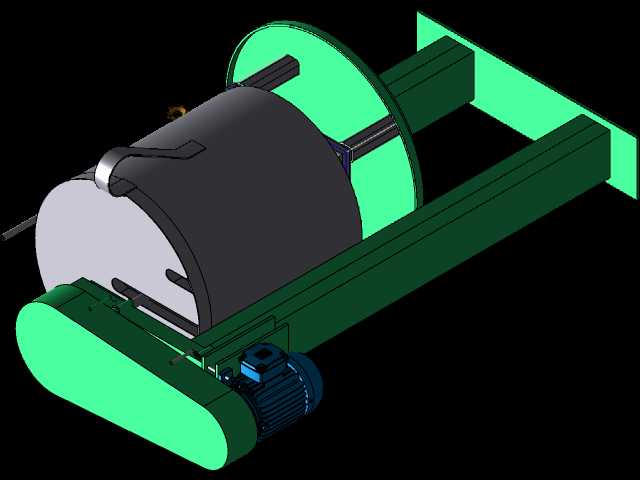

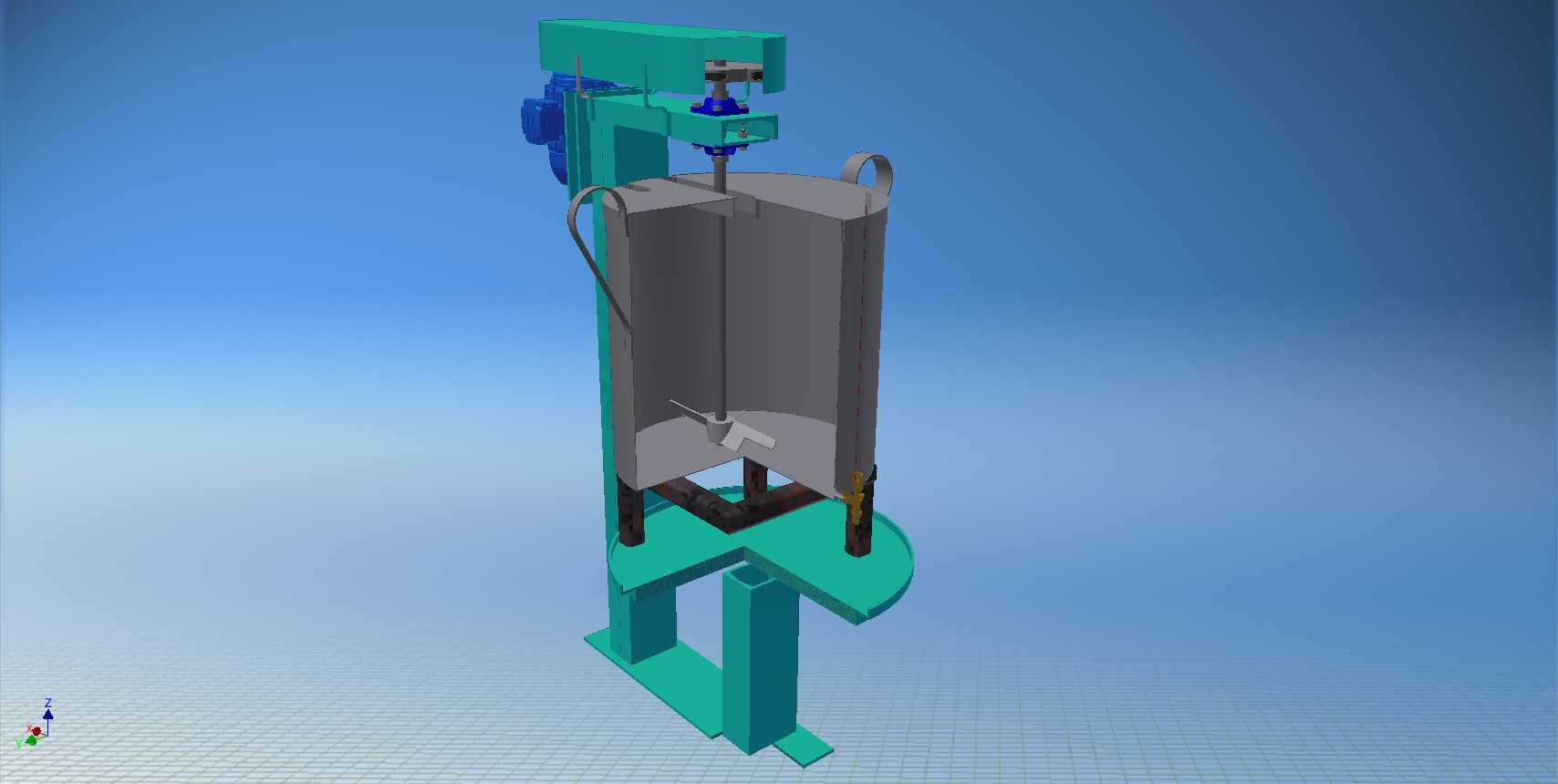

该装置主要面向生物柴油制备的中小规模生产场景，可部署在生物柴油加工车间、废弃油脂资源化处理站点，承担原料混合、酯交换反应过程中的搅拌混匀作业，是生物柴油生产工序中保障物料充分接触、提升反应转化率的核心配套设备。设备整体采用立式悬臂安装结构，主体由搅拌驱动单元、支撑机架、搅拌罐体、搅拌桨组件四个核心部分构成，支撑机架采用方管焊接成型的C型立式结构，底部设置水平安装底座，预留有螺栓固定孔位，可直接通过膨胀螺栓固定在车间硬化地面或配套操作平台上，安装时需保证机架垂直度偏差不超过千分之一，避免搅拌轴运行时出现偏磨抖动。搅拌罐体为敞口带吊耳的圆柱型结构，罐体侧壁设置两个对称的吊装吊耳，方便罐体的吊装移位与内部清理，罐体底部通过三个支腿放置在机架下部的承托平台上，承托平台为半圆弧托板结构，可适配不同直径的同规格罐体，方便生产过程中更换罐体或进行罐体的清洗维护。驱动单元布置在机架顶部的悬臂端，采用立式直连驱动结构，输出端通过联轴器连接搅拌主轴，搅拌主轴垂直伸入罐体内部，轴端安装推进式搅拌桨，桨叶角度经过优化设计，运转时可推动罐内物料形成上下循环的流场，避免油脂类物料因密度差出现分层，保证催化剂与原料油脂、甲醇的充分混合接触，让酯交换反应能够均匀进行。设备设计时充分考虑了生物柴油生产的物料特性，搅拌转速设置在适配中低粘度流体混合的区间，既能够保证物料混合效率，又不会因转速过高造成物料飞溅，机架与物料接触的相关部件做了防腐处理，可耐受生产过程中弱酸性、弱碱性物料的腐蚀，延长设备的使用寿命。设备整体占地尺寸紧凑，适合车间内狭小空间的部署安装，罐体与机架采用分离式设计，日常生产结束后可快速将罐体拆下进行清理，避免不同批次物料残留造成交叉污染，同时悬臂式的结构设计也方便操作人员观察罐内的反应状态，及时调整搅拌运行参数，适配生物柴油生产过程中不同反应阶段的搅拌需求。
