高精度RTK定位GPS接收板卡结构设计

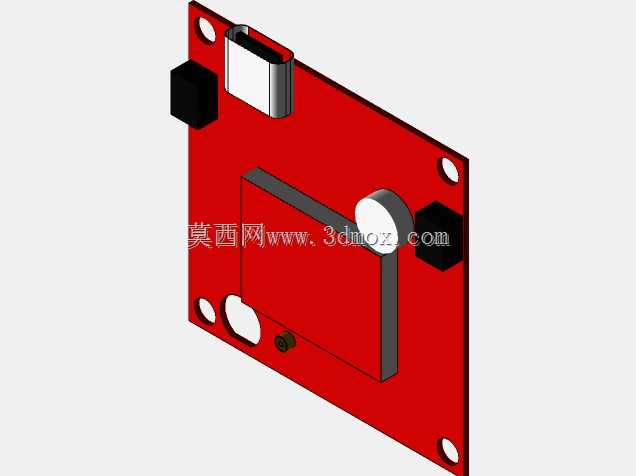

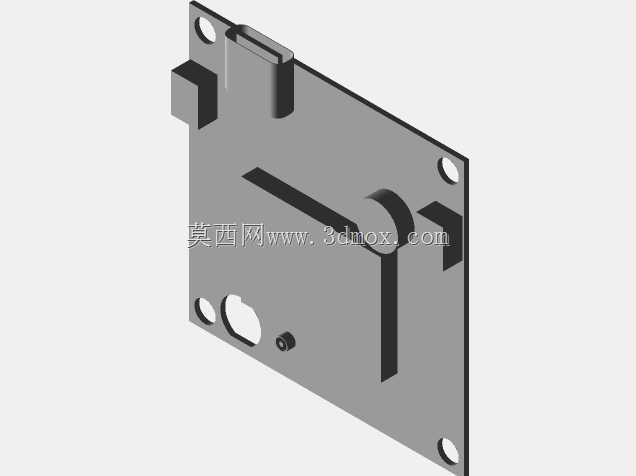

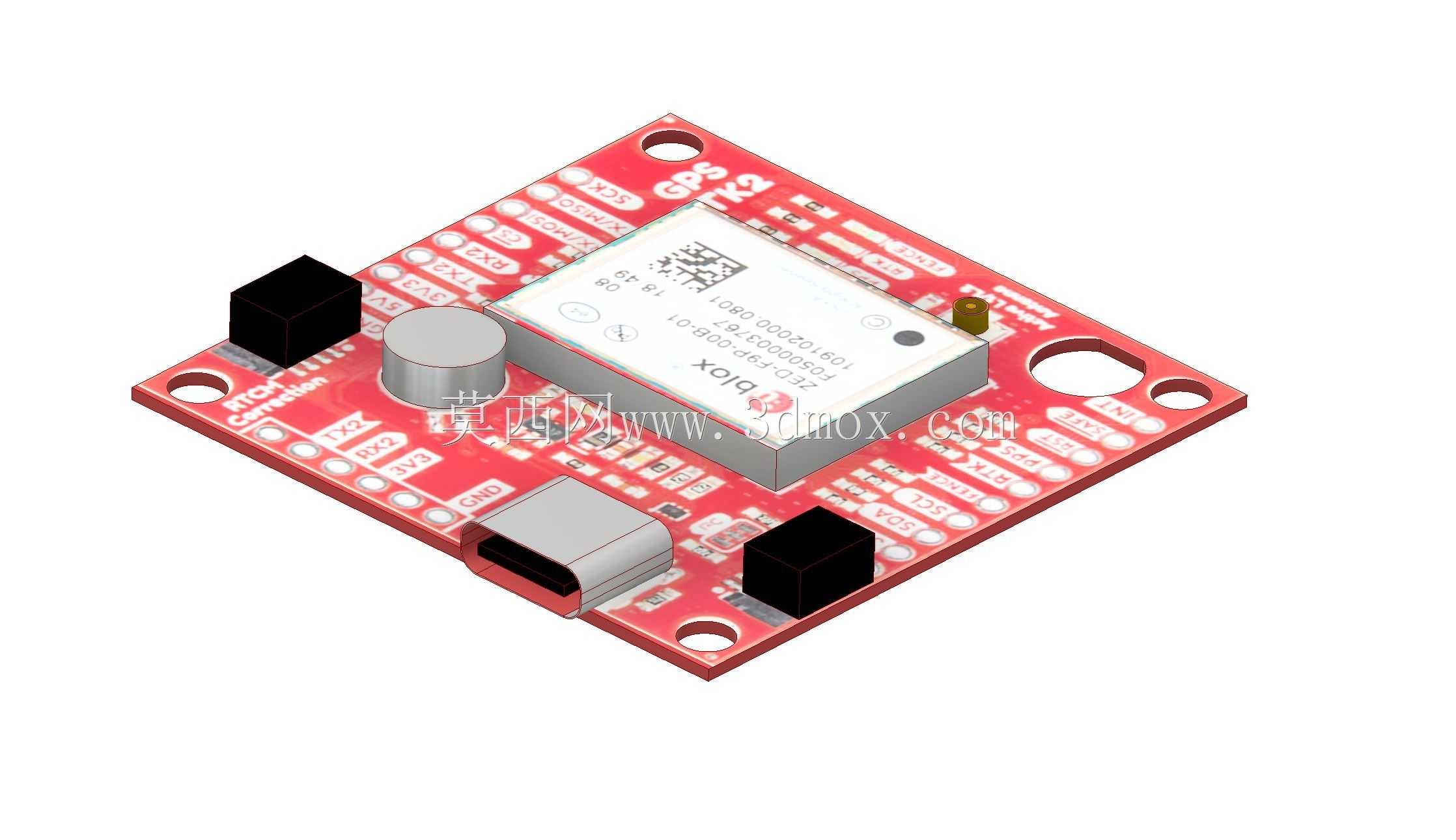

这款定位接收板卡的设计，首先围绕高精度差分定位的实际使用需求展开，核心搭载的定位模组可实现厘米级的定位精度输出，能够适配户外测绘、无人设备导航、精准农业作业、工程机械定位等多类场景的使用要求。从结构设计层面来看，板卡采用标准的PCB载板集成方案，将核心定位模组、接口电路、防护元件、连接端口全部整合在单块红色FR4基板上，整体外形方正，四个边角预留了标准安装孔位，安装孔的孔径与孔位间距完全适配行业通用的模块安装规范，不需要额外设计转接支架就可以直接固定在设备舱内的安装柱上，大幅降低了集成阶段的结构适配工作量。板卡边缘设置的Type-C连接端口，既可以实现供电输入，也能完成定位数据的传输与固件升级操作，端口位置做了局部结构加强，避免反复插拔过程中出现焊盘脱落的问题。板载的三个黑色接插件分别对应差分信号输入、脉冲输出、备用电源连接的功能，接插件的选型采用了带锁扣的卧式座子，能够在设备振动工况下避免接线松脱，适配户外移动设备的复杂使用环境。核心定位模组采用金属屏蔽罩封装，既可以隔绝板上其他电路的电磁干扰，保证卫星信号接收的稳定性，也能提升模组的抗物理冲击能力，屏蔽罩与PCB之间采用回流焊固定，接缝处做了连续焊处理，进一步提升屏蔽效能。板卡上预留的状态指示灯位置，可以直观显示搜星状态、差分锁定状态、电源状态，方便现场调试阶段快速排查问题。从安装边界来看，板卡整体厚度控制在较低水平，板上最高元件为金属屏蔽罩，其余元件高度均低于屏蔽罩顶面，在集成到设备内部时，只需要预留对应屏蔽罩高度的净空区域即可，不需要为其他元件额外预留高度空间。板卡的布线设计充分考虑了卫星信号的传输特性，射频走线做了阻抗匹配处理，天线馈点位置靠近板边，方便外接高增益GNSS天线，同时板上预留的备用电池位置，可以在主电源断开后维持星历数据存储，大幅缩短设备冷启动的搜星时间。在实际使用中，这类板卡既可以作为独立定位模块集成到移动测绘设备中，也可以嵌入到自动驾驶农机、无人巡检车、工程机械设备的控制系统内，为设备提供连续稳定的高精度位置信息，结构设计上充分兼顾了集成便利性、环境适应性与功能可靠性，没有冗余的结构设计，所有元件布局都围绕功能实现与安装便捷性展开。
