移动机器人轮驱减速电机组件结构

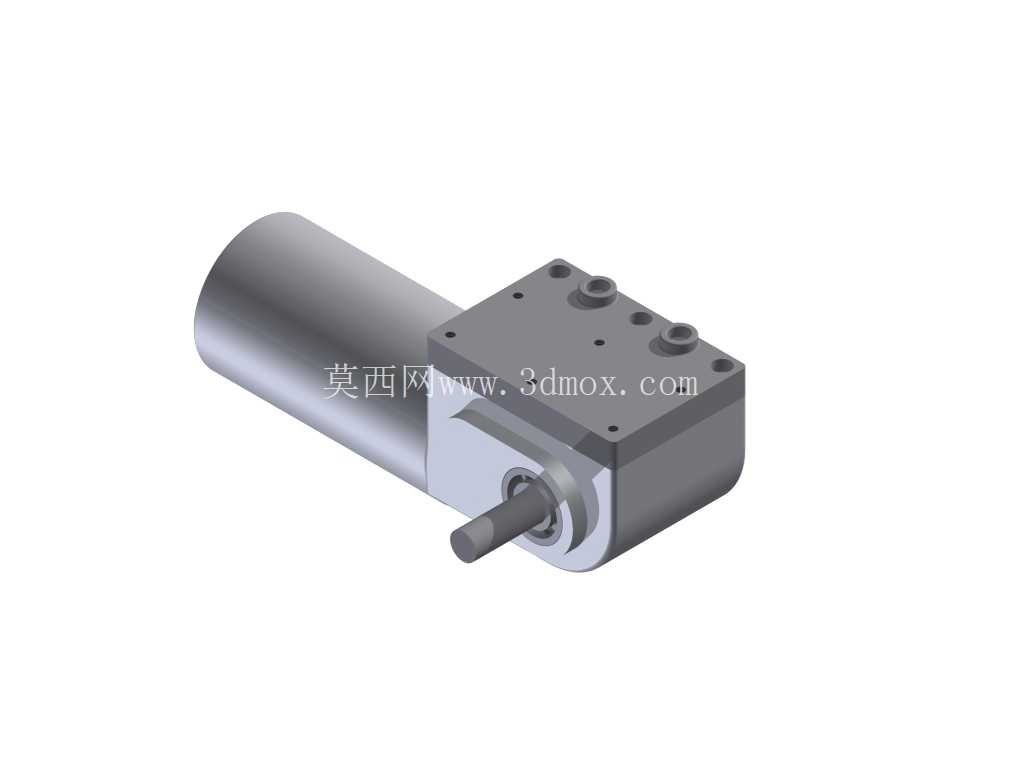

　　在小型移动作业机器人的底盘动力选型环节，轮边驱动单元的集成度直接决定了底盘的空间利用率与负载适配能力，这套适配10英寸大轮胎的轮驱减速组件，正是针对室内外轻型移动作业场景开发的动力输出部件，可直接对接轮椅驱动轮的安装接口，也可拓展用于巡检机器人、小型转运AGV、户外作业移动平台的动力系统搭建。从结构布局来看，组件采用直流驱动电机与蜗轮蜗杆减速箱一体化集成的设计，电机筒体沿减速箱侧方平行布置，输出轴从减速箱端面垂直伸出，这种布局能在保证足够减速比的前提下，将动力单元的轴向安装长度压缩到适配轮边安装的尺寸范围，避免动力单元突出底盘框架过多，影响机器人的通过性与外观防护设计。

　　输出轴采用标准圆柱轴伸设计，轴端预留键槽安装位，可直接与轮毂的连接法兰对接，无需额外设计转接轴套，降低轮组装配的复杂度；减速箱壳体采用方形安装基准面，四个角位预留沉头安装孔，可直接固定在底盘的侧装支架上，安装面的平面度公差控制在0.1mm以内，保证电机轴与轮轴的同轴度，避免长期运行出现偏磨、异响等问题。设计过程中优先考虑了轮式移动场景的负载特性，减速机构采用大模数蜗轮蜗杆传动副，可提供足够的输出扭矩，满足10英寸轮胎在平地、缓坡等不同路面的驱动力需求，同时自带反向自锁特性，当机器人停在有坡度的路面时，无需额外加装抱闸机构即可实现位置锁止，简化了底盘的制动系统设计。电机筒体与减速箱的连接采用定位止口加螺栓紧固的结构，保证两者的装配同轴度，减速箱内部的轴承位采用一体化镗孔加工，减少装配累积误差，提升传动效率与运行寿命。从安装边界来看，组件的整体外轮廓无突出的尖锐结构，所有安装孔位均做沉头处理，装配后螺栓头不会突出壳体表面，避免与轮胎、底盘线束等周边部件发生干涉；电机尾部的出线端预留了标准的线缆走线空间，可适配不同线径的动力线与编码器线，方便底盘布线时的固定与防护。

　　在实际应用场景中，这类集成式轮驱组件可大幅缩短移动机器人底盘的开发周期，结构设计人员无需单独进行电机选型、减速箱匹配、安装支架设计等重复工作，直接基于该组件的安装尺寸进行底盘框架的布局设计即可，同时左右两侧对称的驱动单元可直接配对使用，实现差速转向功能，适配双轮差速驱动的移动机器人底盘构型。组件的壳体采用硬质铝合金材质，在保证结构强度的前提下尽可能降低自重，减少底盘的非簧载质量，提升机器人行驶过程中的稳定性，输出轴的材质采用调质合金钢，可承受轮端传递的径向载荷与冲击载荷，适配户外不平整路面的行驶需求。

　　设计时还考虑了后期维护的便利性，减速箱的端盖采用可拆卸结构，后期可直接打开端盖检查蜗轮蜗杆的磨损情况，补充润滑脂，无需将整个动力单元从底盘上拆卸下来，降低现场维护的工作量。对于需要搭建轻型移动机器人底盘的结构工程师而言，这类集成化的驱动组件可直接作为标准动力单元选用，无需从零开始设计传动结构，可将更多精力放在底盘的整体布局、防护设计、传感器安装等系统层面的工作上，同时组件的安装接口与市面上常用的轮椅轮、AGV驱动轮尺寸兼容，可快速完成原型机的搭建与测试，验证底盘的动力性能与通过性。
