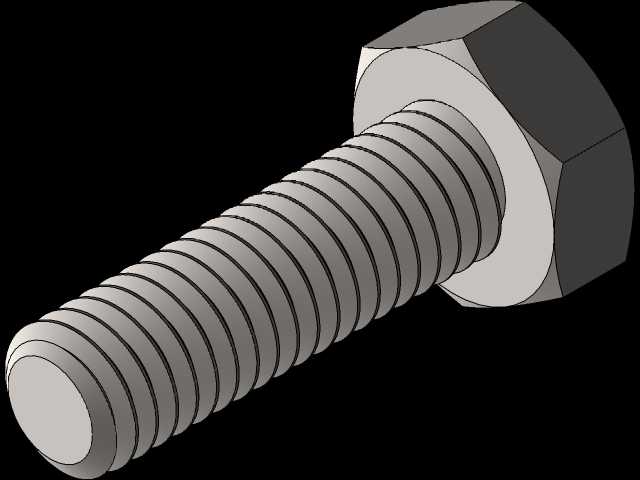

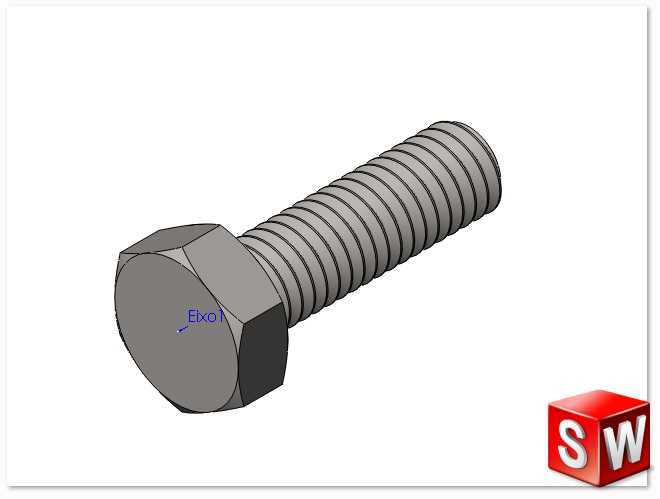

外六角M6标准紧固件螺栓结构设计

这款外六角M6螺栓是机械装配领域应用极为广泛的基础紧固元件，日常在各类机电设备组装、金属框架拼接、家电产品固定、汽车零部件连接、工装夹具搭建场景中都能见到它的身影，承担着被连接件之间的锁紧定位、载荷传递核心作用，可实现两个及以上带通孔零件的可拆卸刚性连接，配合对应规格的螺母或者预制内螺纹孔使用，能够承受一定的轴向拉力与横向剪切力，保障装配结构的稳定性与可靠性。从设计思路来看，这款螺栓遵循公制螺纹标准规范，头部采用正六角形结构，该结构设计充分考虑了实际装配的操作便利性，普通开口扳手、套筒扳手、活动扳手都可以稳定夹持头部施力，六角形的六个受力面能够均匀分散拧紧时的扭矩，避免局部应力集中导致的头部变形，同时六角头部的厚度与对边尺寸经过合理匹配，既保证了足够的结构强度承受拧紧扭矩，又不会过度占用装配空间，在狭窄的装配工位中也能顺利完成操作。螺杆部分采用标准公制粗牙螺纹设计，牙型角为60度，螺纹牙经过规整的结构优化，螺纹升角控制在合理范围内，既保证了螺纹啮合时的自锁性能，在常规振动工况下不易出现松脱，又能保证螺纹配合的顺畅性，装配时无需过大的旋入力即可完成啮合。螺栓的端面与杆部过渡位置做了微小的圆角处理，能够有效降低装配时的应力集中现象，避免长期受载情况下在过渡位置出现断裂失效。在安装边界方面，这款M6螺栓的公称直径为6mm，装配时需要在被连接件上预制直径6.2mm-6.5mm的光孔，预留足够的装配余量避免杆部与孔壁发生卡滞，六角头部的对边尺寸为10mm，装配时需要预留至少11mm的扳手操作空间，头部厚度约为4mm，设计沉孔安装结构时需要匹配对应的沉孔深度与直径，保证头部安装后不会突出装配平面。螺杆的有效螺纹长度覆盖常用的装配厚度区间，可适配总厚度在螺纹有效长度范围内的不同连接件组合，当被连接件总厚度较小时，可配合平垫、弹垫使用，既可以增大接触面积分散压紧力，避免压伤较软的被连接件表面，弹垫还能提供额外的防松阻尼，提升振动工况下的连接可靠性。这款螺栓的整体结构简洁规整，没有多余的复杂结构，加工工艺成熟，量产成本低，同时性能稳定可靠，是小载荷紧固场景下的首选连接件，在各类通用机械、电子设备、家居五金、交通设施等领域都有着不可替代的作用。
