卧式带储气罐真空发生装置结构设计

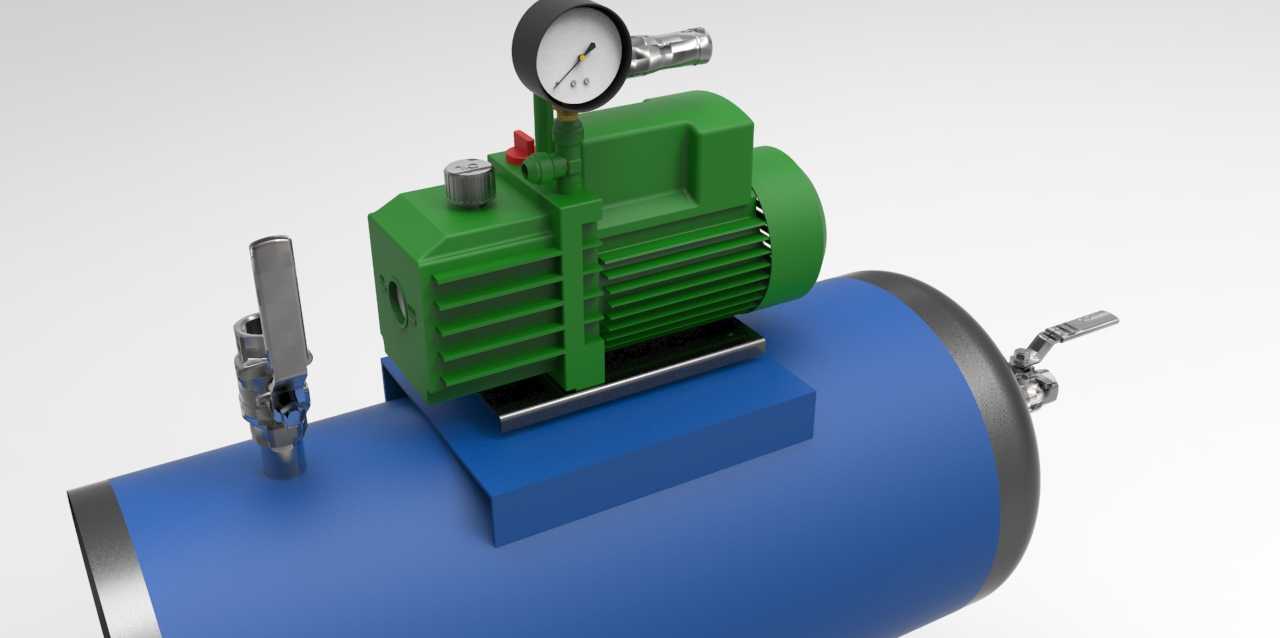

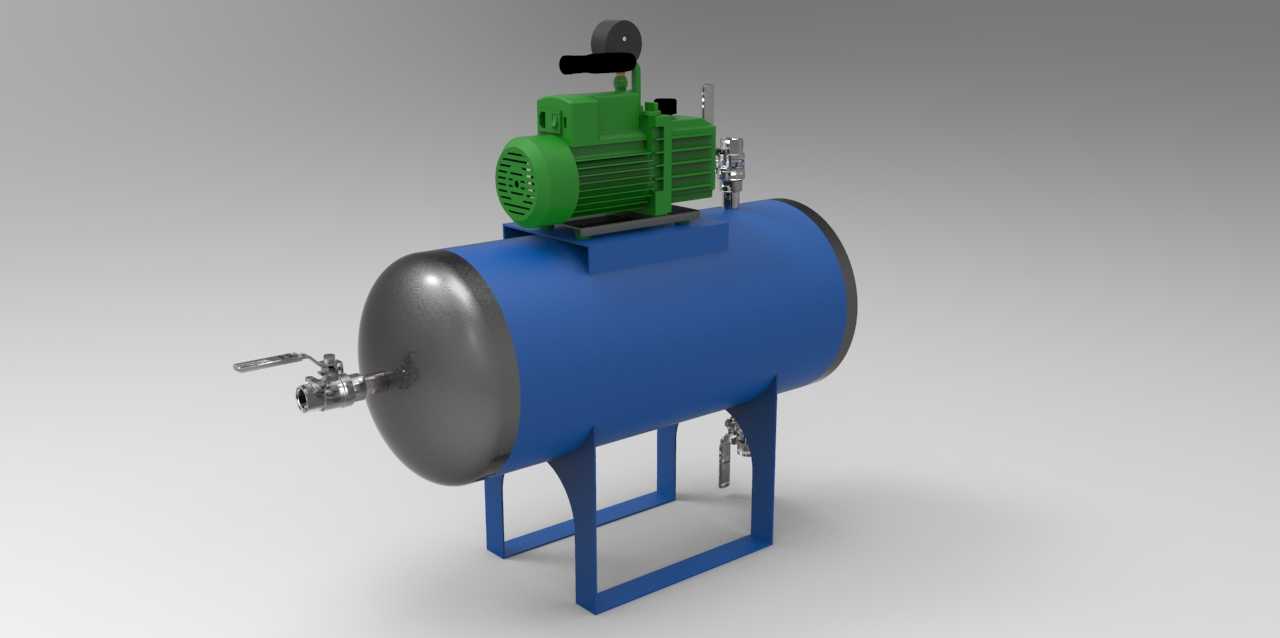

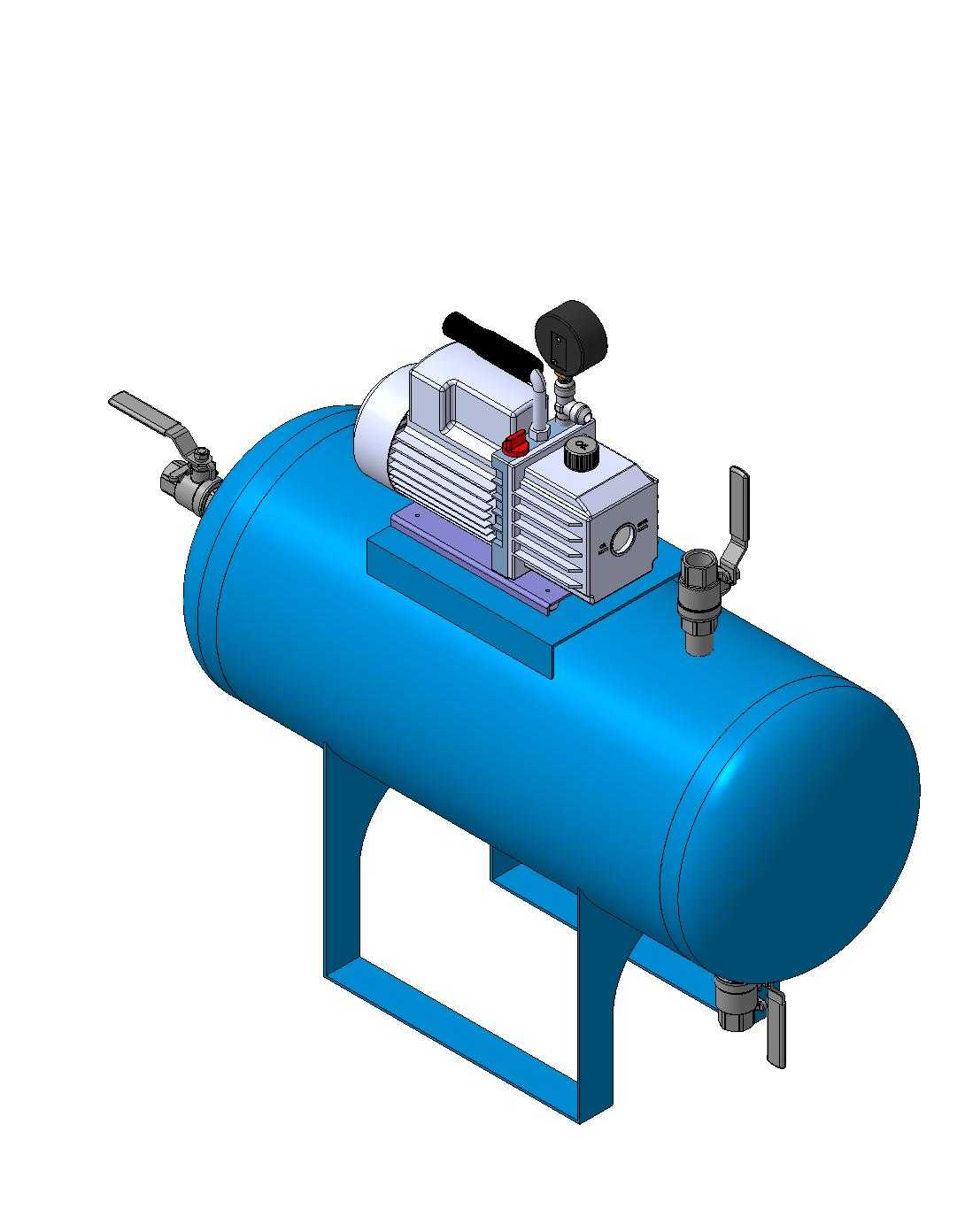

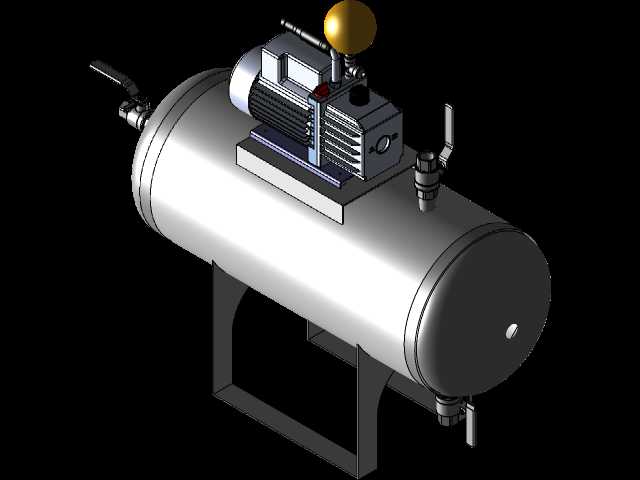

该款卧式集成式真空发生装置，主要面向中小型工业生产场景中的负压供给需求设计，常见应用于电子元器件的真空吸附拾取、小型包装线的抽真空封装、实验室真空环境搭建、小型工件的真空夹持固定、汽修场景的真空助力以及小型注塑件的真空脱泡等作业场景，能够为各类需要稳定负压源的工序提供持续可靠的真空输出。设备核心由旋片式真空发生泵头与卧式承压储气罐体两部分集成构成，泵头部分采用风冷散热结构设计，顶部设置有便携提手与操作开关，侧面集成了压力调节旋钮、负压显示表以及安全泄压阀，能够实时反馈罐内压力状态，同时支持根据不同作业需求调整输出负压阈值，当罐内压力达到设定上限时泵头自动停机，低于下限时自动启动补压，既降低了设备运行能耗，也减少了泵头频繁启停带来的机械磨损。储气罐体采用卧式椭圆封头结构设计，底部通过一体式冲压成型的支架支撑，支架预留了地脚安装孔位，可直接通过膨胀螺栓固定在地面或设备机架上，安装边界清晰，无需额外定制安装底座。罐体两端分别设置了进气接口与出气接口，接口处配置了手动球阀，方便设备维护时切断气路，罐体底部设置有排污阀，可定期排出罐内积存的冷凝水与杂质，延长设备整体使用寿命。整体设计将泵头直接固定在储气罐顶部的安装平台上，省去了外部连接管路的冗余设计，结构紧凑占地面积小，同时集成式的结构也减少了管路漏气的风险，设备运行时的振动通过罐体与支架的刚性结构传导分散，运行稳定性更强。泵头的散热鳍片朝向设备外侧，能够保证空气流通带走运行产生的热量，即使长时间连续运行也不会出现过热保护停机的问题，适配长时间连续作业的生产需求。设备的各个操作部件均布置在泵头顶部与侧面的易操作区域，日常巡检、压力调整、开关操作都无需俯身或拆卸外罩，维护操作十分便捷。
