两级手动液压动力输出装置结构设计

该两级液压手泵主要应用于无外接动力源的野外作业场景、小型设备检修维护场景、应急液压动力供给场景，可作为小型液压机具、液压拆装工具、轻型液压执行元件的独立动力源，在无电力供给、无压缩空气配套的工况下，仅依靠人力操作即可输出稳定的高压液压油，驱动配套液压部件完成顶升、夹紧、拆装、张拉等作业动作，适配工程机械野外抢修、小型机电设备现场维护、户外施工临时液压动力供给等多种使用需求。

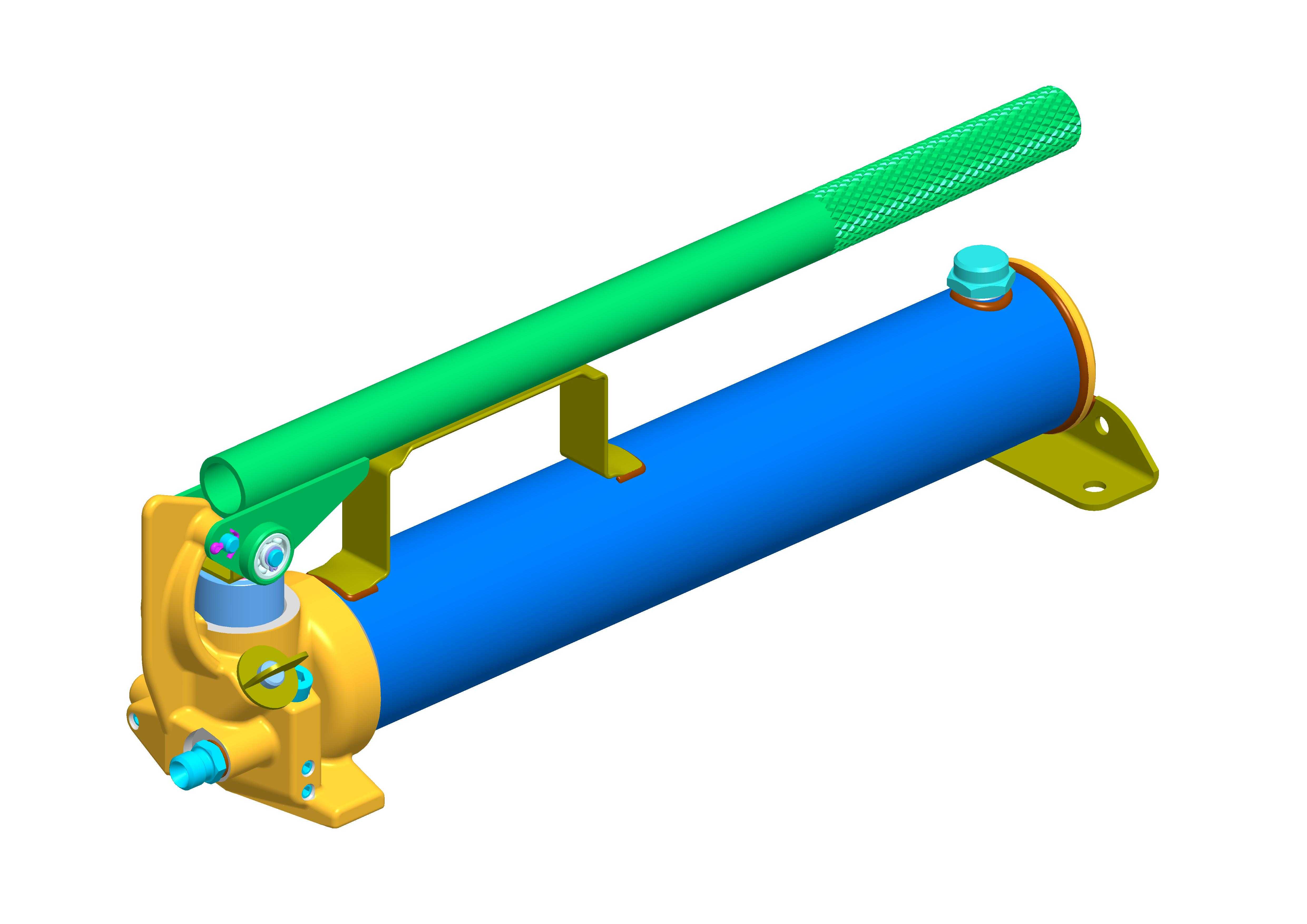

设备采用两级式液压结构设计，低压大流量级可在空载状态下快速输出大流量油液，带动配套执行元件快速走完空行程，大幅缩短空载操作的耗时；当执行元件接触负载、系统压力升高到设定阈值后，自动切换为高压小流量级输出，在人力可承受的操作力度下输出更高的系统压力，兼顾空载动作效率与重载作业的压力输出能力，相比单级手动液压泵，操作效率提升明显，重载操作时的人力负荷更合理。整体结构采用卧式布局，长条形的油缸主体作为结构承载基础，操作杠杆布置在装置上部，握持操作的力臂长度经过优化，匹配普通人上肢施力的合理范围，操作时无需施加过大的手臂力量即可达到额定输出压力。装置的安装底座设置在油缸两端底部，预留有标准安装固定孔位，可直接通过螺栓固定在移动小车、设备机架或者专用工作台面上，安装边界规整，整体外形无突出的尖锐结构，外部的管路接口均设置在装置侧部，方便连接高压油管与配套液压元件，同时避免操作时与活动部件发生干涉。

设计过程中充分考虑手动操作的人机工程特性，操作杠杆的摆动角度设置在人体手臂舒适活动范围内，避免操作时出现过度抬臂或者弯腰的不良姿态；内部的高低压切换阀组集成在泵体内部，减少外部管路连接点，降低液压油泄漏的风险，所有运动副均设置有耐磨导向结构，长期反复操作下的磨损量更小，使用寿命更长；油缸主体采用等径设计，内部活塞的密封件选用通用标准规格，后期维护更换成本低，整体结构紧凑，重量控制在单人可搬运的范围内，方便不同作业场景之间的转移携带。
