工业柜用四分之一转快开式锁具结构

这类四分之一转快开锁具，是工业柜体、机箱机柜、小型设备舱门领域应用极广的锁闭部件，核心适配各类需要频繁启闭、对锁闭操作效率有要求的防护舱体场景，常见于工业控制柜、通讯基站机箱、户外设备防护柜、小型机电设备舱门、低压配电箱体等场景，承担舱门的锁闭固定、防误开、基础防护的功能。

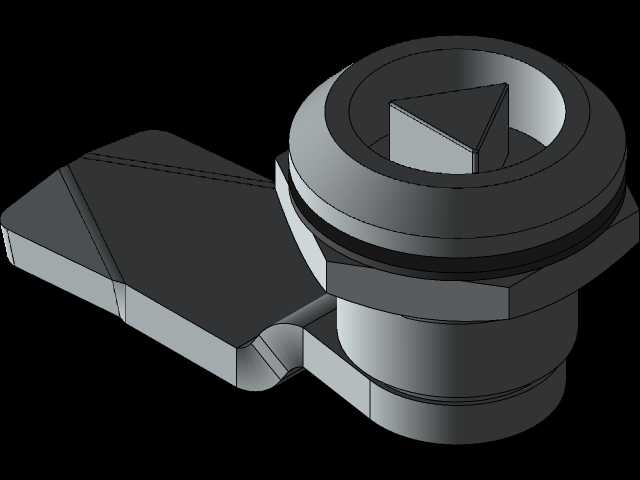

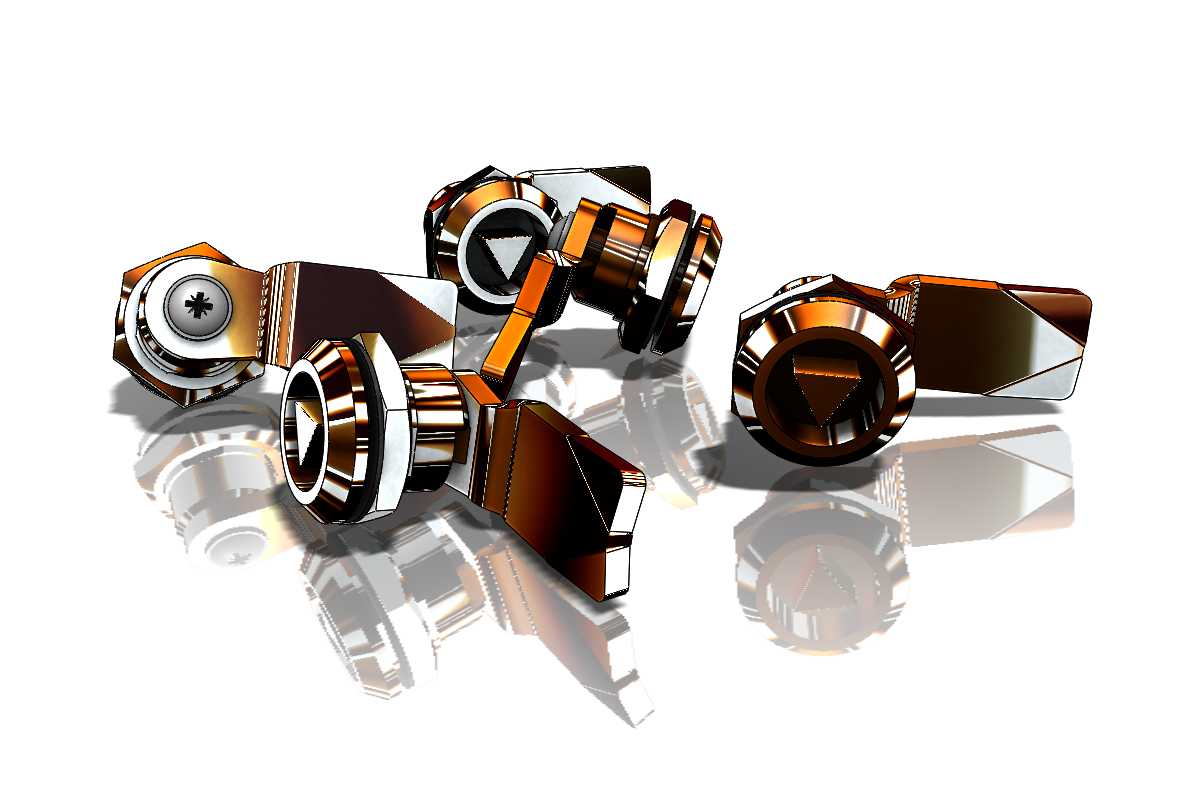

从功能特性来看，这类锁具仅需转动九十度即可完成锁闭与解锁操作，相比传统多圈旋转的锁具操作效率提升明显，无需额外钥匙即可通过手柄直接操作的款式，还能适配无专人管理的公共设备舱日常启闭需求，锁舌部分在锁闭状态下会与柜体门框的卡扣位紧密贴合，提供足够的锁闭拉力，避免舱门因设备运行振动、户外风力影响出现意外松脱的情况，不同的锁头端面造型还能区分操作权限，三角、一字、十字等不同槽型对应不同的操作工具，避免非授权人员随意开启设备舱。

从设计思路层面，这款锁具采用了模块化的结构设计，锁芯主体、转动手柄、锁舌三个核心部件可独立拆分，安装时仅需在舱门面板上开出对应直径的安装圆孔，将锁体从外侧穿入后在背面用锁紧螺母固定即可完成安装，无需复杂的焊接或螺丝固定工序，适配不同厚度的门板安装需求，锁舌的伸出长度可根据门框与门板的间隙进行微调，保证不同加工精度的柜体都能获得合适的锁闭紧度。手柄部分采用了符合人体工学的弯折造型，转动时受力均匀，操作人员佩戴劳保手套也能轻松完成转动操作，金属表面做了镀覆处理，具备基础的防锈防腐蚀能力，可适配户外轻度潮湿的使用场景。

在安装边界方面，这类锁具的主体安装直径通常在18至22毫米区间，适配门板厚度范围在1至5毫米之间，锁闭后锁舌的伸出长度在6至10毫米，对应的门框卡扣位仅需预留对应深度的卡槽即可，无需额外预留过大的安装空间，整体外露部分的突出高度不超过15毫米，不会在设备外侧形成突兀的突出结构，避免搬运、安装过程中钩挂外物，也能减少外力碰撞导致锁具损坏的概率。锁体内部的转动结构做了限位设计，转动到九十度位置时会有明显的卡位反馈，操作人员无需观察锁舌状态即可通过手感判断是否完成锁闭，大幅降低日常操作的判断成本。
