枪械战术皮卡丁尼导轨结构设计

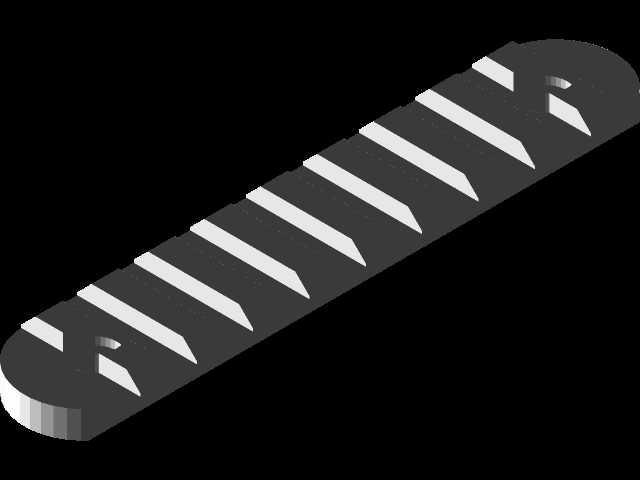

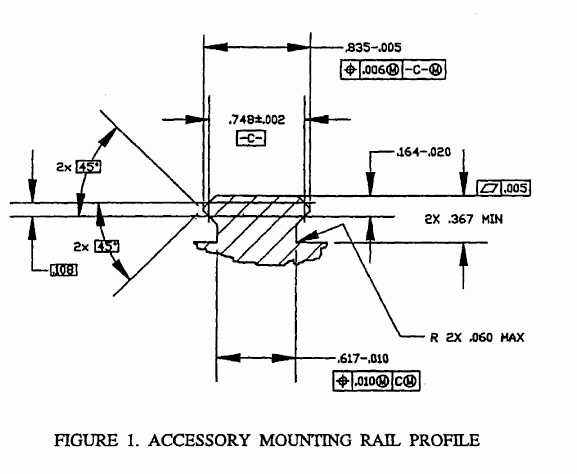

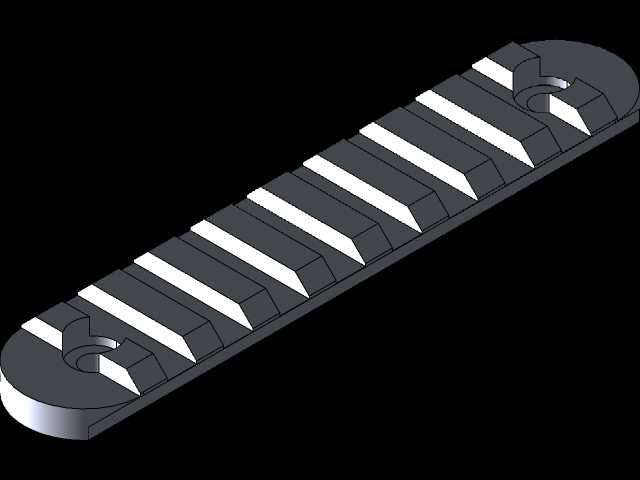

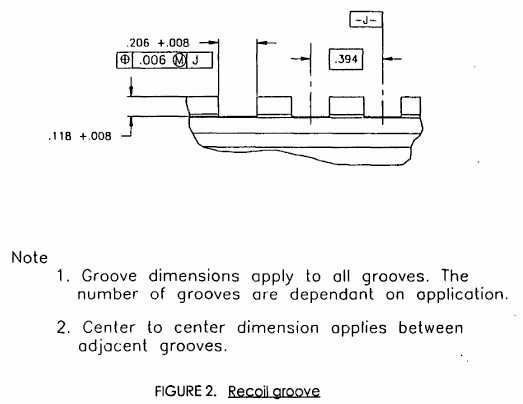

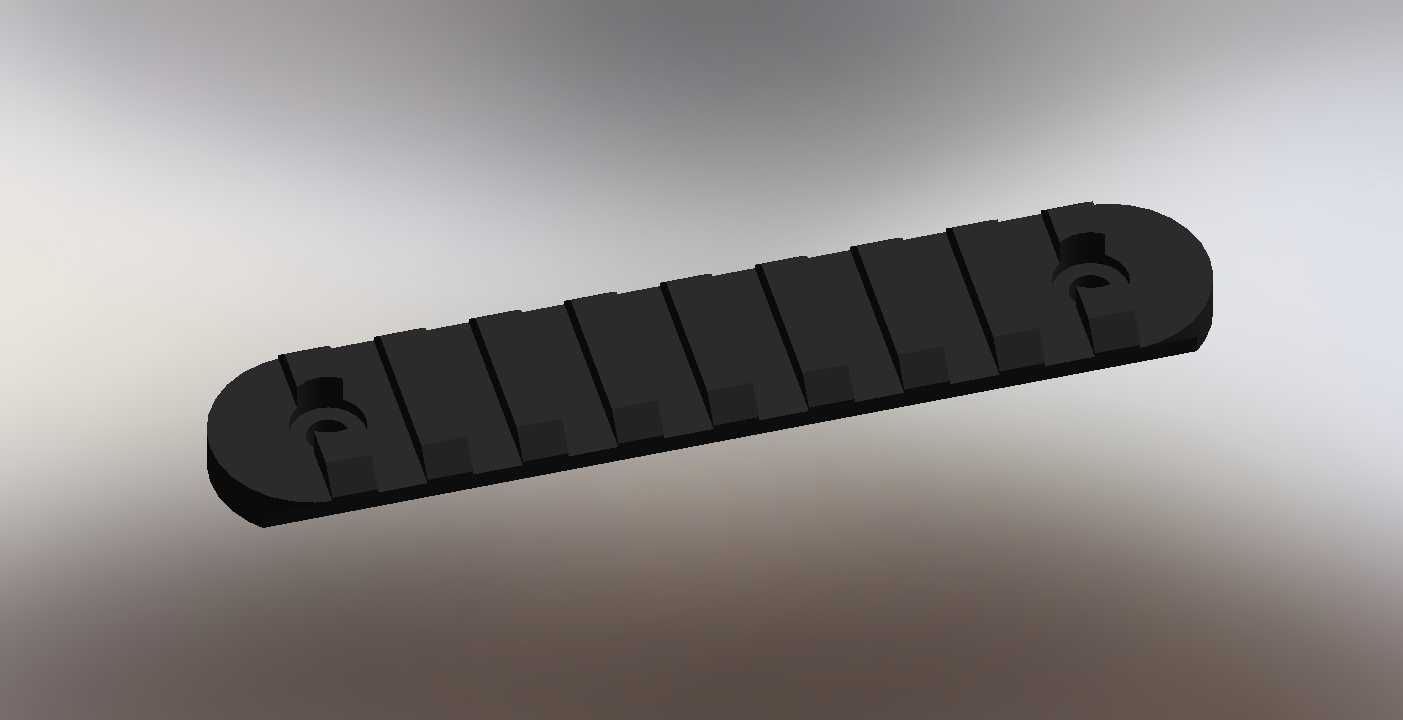

皮卡丁尼导轨是轻武器领域应用最广泛的战术附件安装接口，这款导轨结构采用一体化长条式设计，整体为扁平矩形截面，两端做圆弧过渡处理，可有效避免尖锐边角对操作人员造成划伤，也能降低携行过程中勾挂装具的概率。导轨主体沿长度方向均匀排布标准规格的横向卡槽，卡槽间距、槽深、槽宽均严格遵循通用战术接口规范，可兼容市面上绝大多数战术附件，包括瞄准镜、战术手电、激光指示器、前握把、两脚架等装备，无需额外改装即可实现快速装拆与位置调整。导轨两端分别设置同轴安装孔，孔位周边做局部加厚处理，可通过标准紧固件将导轨稳固锁定在枪械护木、机匣顶部或侧方的安装位上，安装后整体贴合度高，不会出现松动移位问题，能承受枪械射击时产生的连续后坐冲击，保证附件安装精度不受影响。设计过程中充分考虑了不同枪械的安装边界，导轨整体长度适配多数突击步枪、冲锋枪的顶部安装空间，厚度控制在合理范围内，安装后不会过度抬高瞄准线，适配射手正常瞄准姿态。卡槽的棱边做了微小倒角处理，既保证附件锁紧时的定位强度，又能减少附件装拆过程中的磨损，延长导轨整体使用寿命。导轨底部为平整贴合面，可与枪械安装基面完全贴合，受力均匀分散，避免局部应力集中导致的导轨变形。在实际应用场景中，该导轨可满足军警作战、射击运动、枪械改装等多场景使用需求，射手可根据任务属性快速搭配不同战术附件，无需更换专用枪械平台即可实现多任务适配，大幅提升枪械的功能扩展性。相较于传统的燕尾槽接口，这款皮卡丁尼导轨的卡槽定位精度更高，锁紧后附件的晃动量极小，能保证瞄准类附件的归零稳定性，在连续射击后仍能保持附件位置精度，无需频繁校准。导轨整体结构简洁，没有多余的冗余结构，在保证结构强度的前提下尽可能控制自重，不会给枪械增加过多额外负担，影响射手的携行与操作灵活性。
