仿管钳结构NASA扶手夹持装置

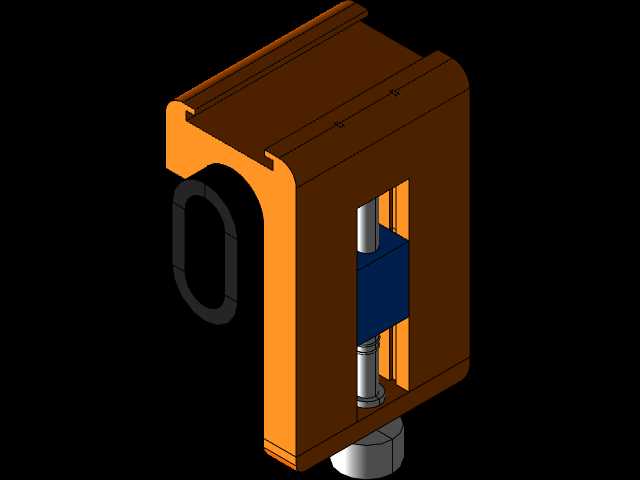

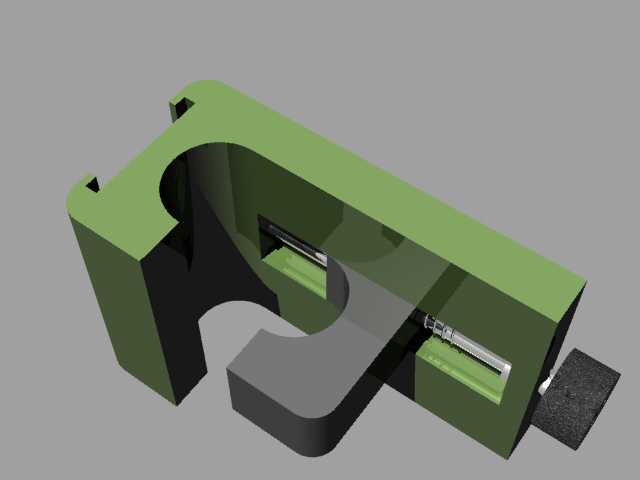

这款夹持装置的设计灵感源自日常维修作业中常用的管子扳手结构，主要面向航天作业场景下的扶手类杆件快速夹持需求，可适配空间站舱内外扶手、地面模拟训练架扶手等不同场景的圆柱类杆件固定作业，能够在无额外动力源的情况下依靠手动操作实现快速装夹与松脱，为作业人员提供稳定的附着支点或临时挂载点位。装置整体采用对称式半开放框架结构，主体框架为一体化成型的刚性支撑结构，外侧设置有定位卡槽，可直接卡入对应规格的扶手杆件外侧，框架内部集成有两组对称布置的滑动夹紧块，夹紧块接触面做了防滑纹理处理，能够在夹紧过程中增大与杆件表面的摩擦力，避免出现打滑松脱的问题。夹紧块的驱动结构采用了和管钳一致的斜楔自锁原理，当外力推动驱动杆向夹紧方向移动时，斜楔结构会推动两组夹紧块同步向中心收拢，持续增大对杆件的夹持力，当外力撤除后，斜楔结构的自锁角度会自动锁止夹紧状态，无需额外设置锁止销或固定结构即可保持稳定的夹持力，需要松脱时只需反向推动驱动杆即可带动夹紧块复位，快速脱离杆件。从安装边界来看，装置整体外形为带圆弧缺口的矩形块体，圆弧缺口的直径适配标准规格的扶手杆件，整体厚度控制在较小范围内，不会占用过多的安装空间，框架外侧的定位凸台可与扶手上的定位槽配合，实现夹持位置的快速对准，避免装夹过程中出现位置偏移。装置的内部传动结构全部隐藏在主体框架内部，外部无突出的尖锐结构，能够避免在作业过程中剐蹭航天服或其他设备表面，所有活动部件的运动行程都做了限位设计，不会出现部件脱出的问题，整体结构简单可靠，无需复杂维护即可在高低温、真空等极端环境下稳定工作，既可以作为作业人员的临时手持固定工具，也可以作为挂载支架固定小型作业设备、检测仪器等载荷，适配多种不同的作业需求。
