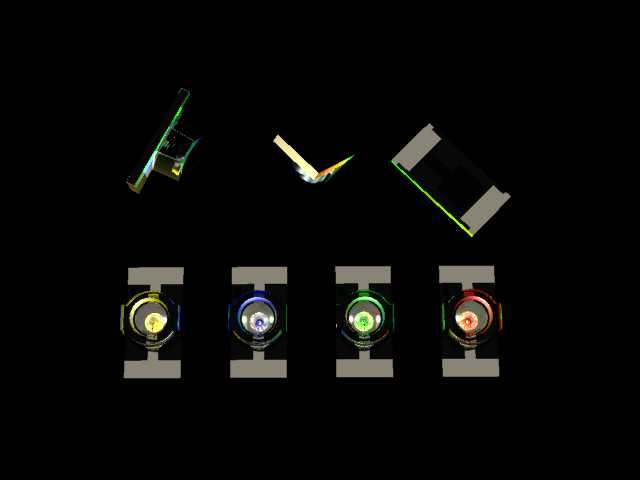

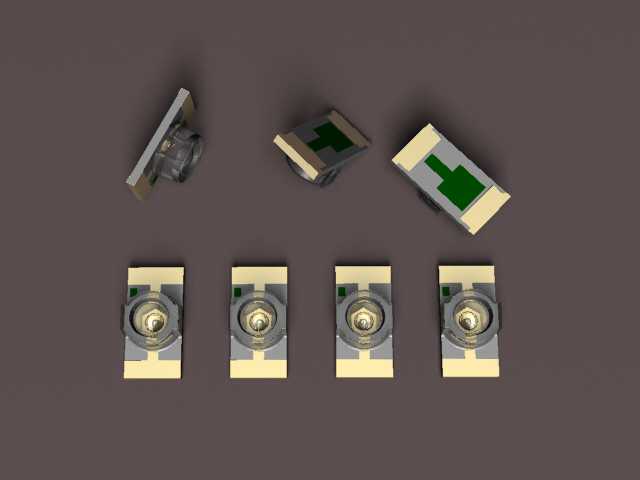

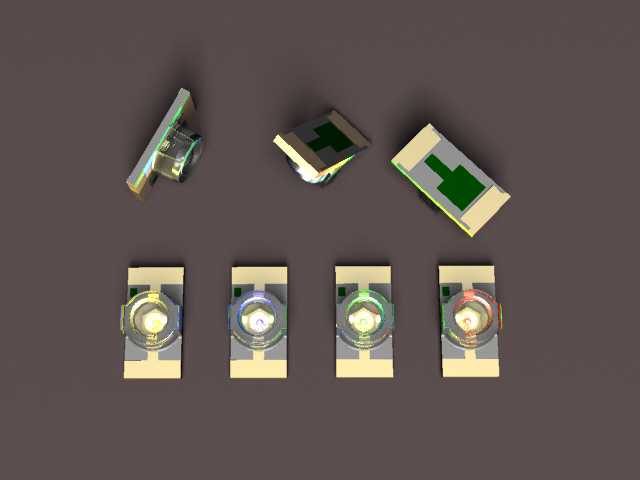

带圆形透镜的1206封装表面贴装LED

这款带圆形透镜的1206封装表面贴装LED，是面向高密度电子组装场景设计的发光元器件，广泛应用在消费电子、工业控制、车载电子、智能照明等领域的电路板上，承担状态指示、信号传输、局部照明等核心功能。在日常接触的智能家电控制面板、工业设备运行指示灯、车载内饰氛围灯、便携数码产品的提示灯组中，这类贴片LED都是核心的发光载体，适配回流焊的标准化生产工艺，能够满足大批量自动化产线的快速组装需求，无需额外的人工插装工序，大幅提升终端产品的组装效率。

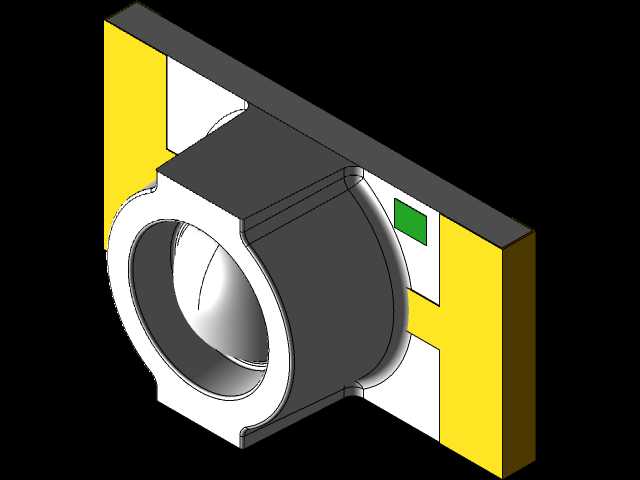

设计过程中，工程师首先围绕1206标准封装的安装边界做基准约束，严格遵循行业通用的1206封装尺寸规范，长宽尺寸控制在3.2mm×1.6mm的标准区间内，焊盘位置完全匹配通用SMT贴装的坐标要求，不需要为其单独设计定制化的PCB焊盘，能够直接复用成熟的1206元件封装库，降低终端产品的PCB设计成本。顶部集成的圆形透镜是这款设计的核心亮点，区别于普通无透镜的平片贴片LED，透镜采用光学级弧度设计，能够对内部发光芯片的出射光线做定向聚拢，有效提升光线的出射效率与指向性，既可以在同等功耗下获得更高的轴向发光亮度，也能减少光线向侧边的无效散射，避免相邻元件之间出现光干扰问题，尤其适合多灯密集排列的指示灯阵列场景。

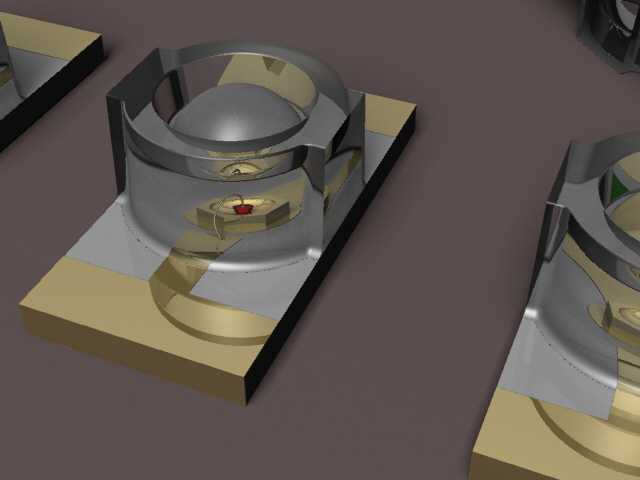

结构设计上，透镜与底部的封装基座采用卡扣式的密封配合，基座两侧的金属焊端同时兼顾电气连接与机械固定的双重作用，焊接完成后能够牢牢贴合在PCB表面，抗振动、抗冲击性能符合工业级电子元件的可靠性要求，能够适应温湿度变化较大的复杂工作环境。内部的发光芯片被完全封装在基座与透镜形成的密闭空腔内，隔绝外界的水汽、粉尘侵蚀，有效延长元件的使用寿命。整体结构没有多余的突出部件，贴装完成后元件整体高度控制在极低的区间内，完全适配超薄型电子产品的内部空间要求，不会对产品的外壳装配造成干涉，同时也能满足自动化光学检测的识别要求，在SMT产线的检测环节中能够快速识别元件的贴装精度与焊接质量，减少生产环节的不良品流出。
