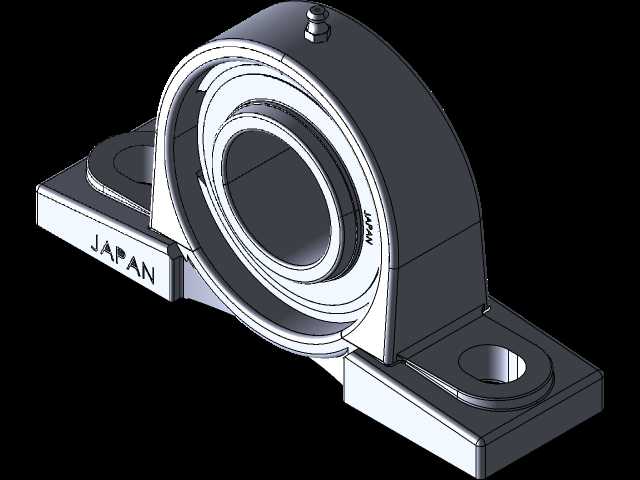

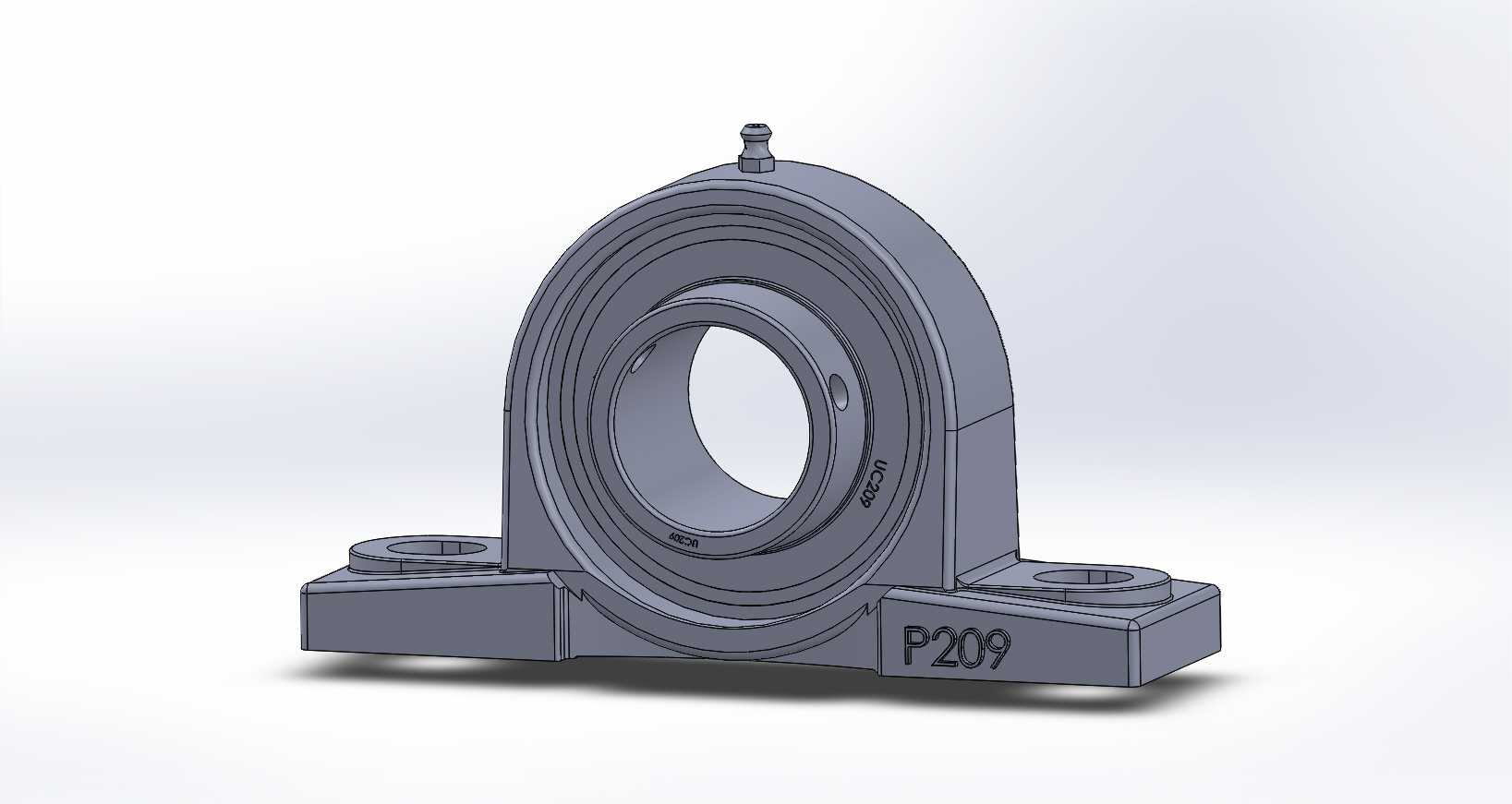

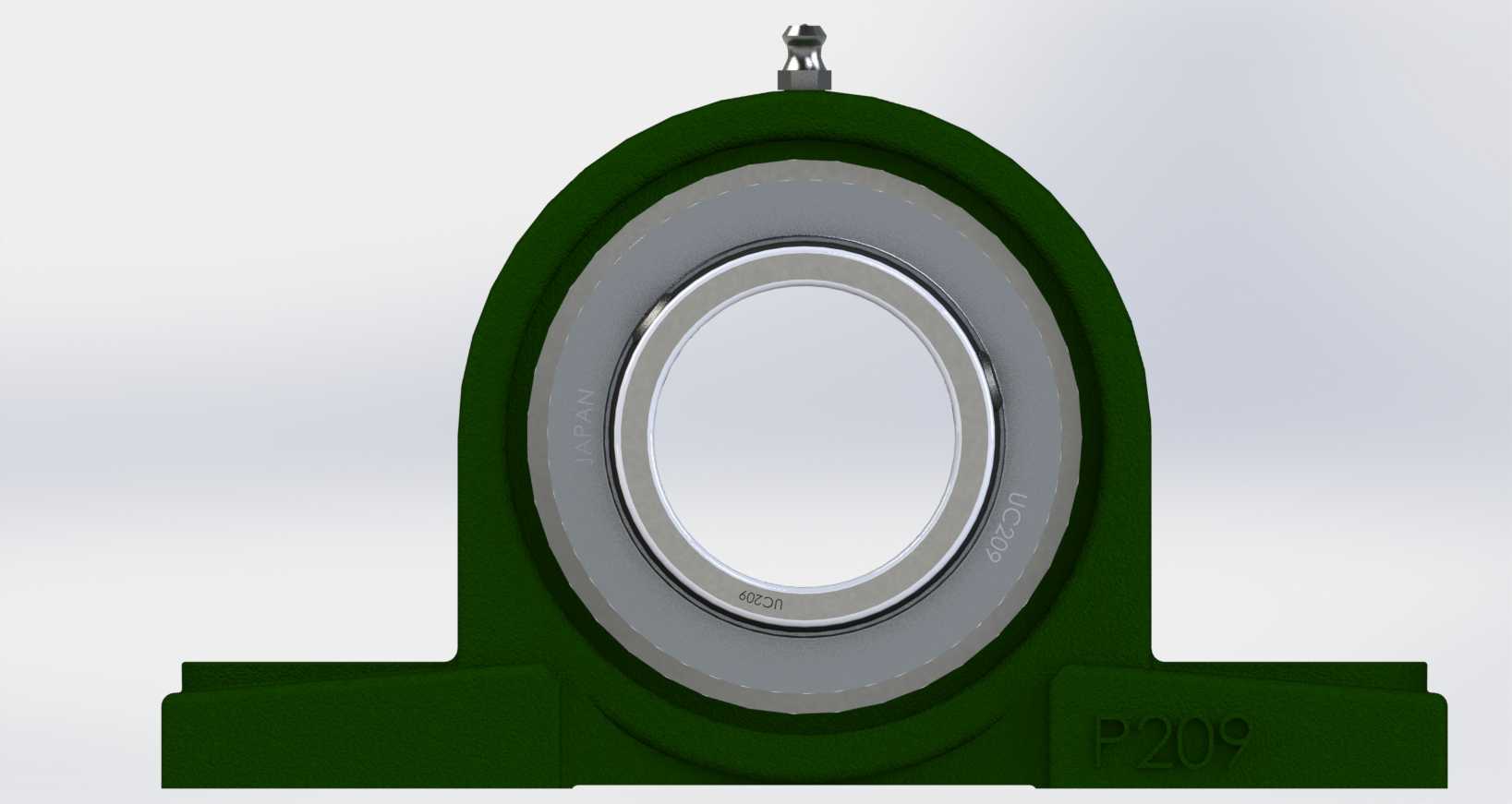

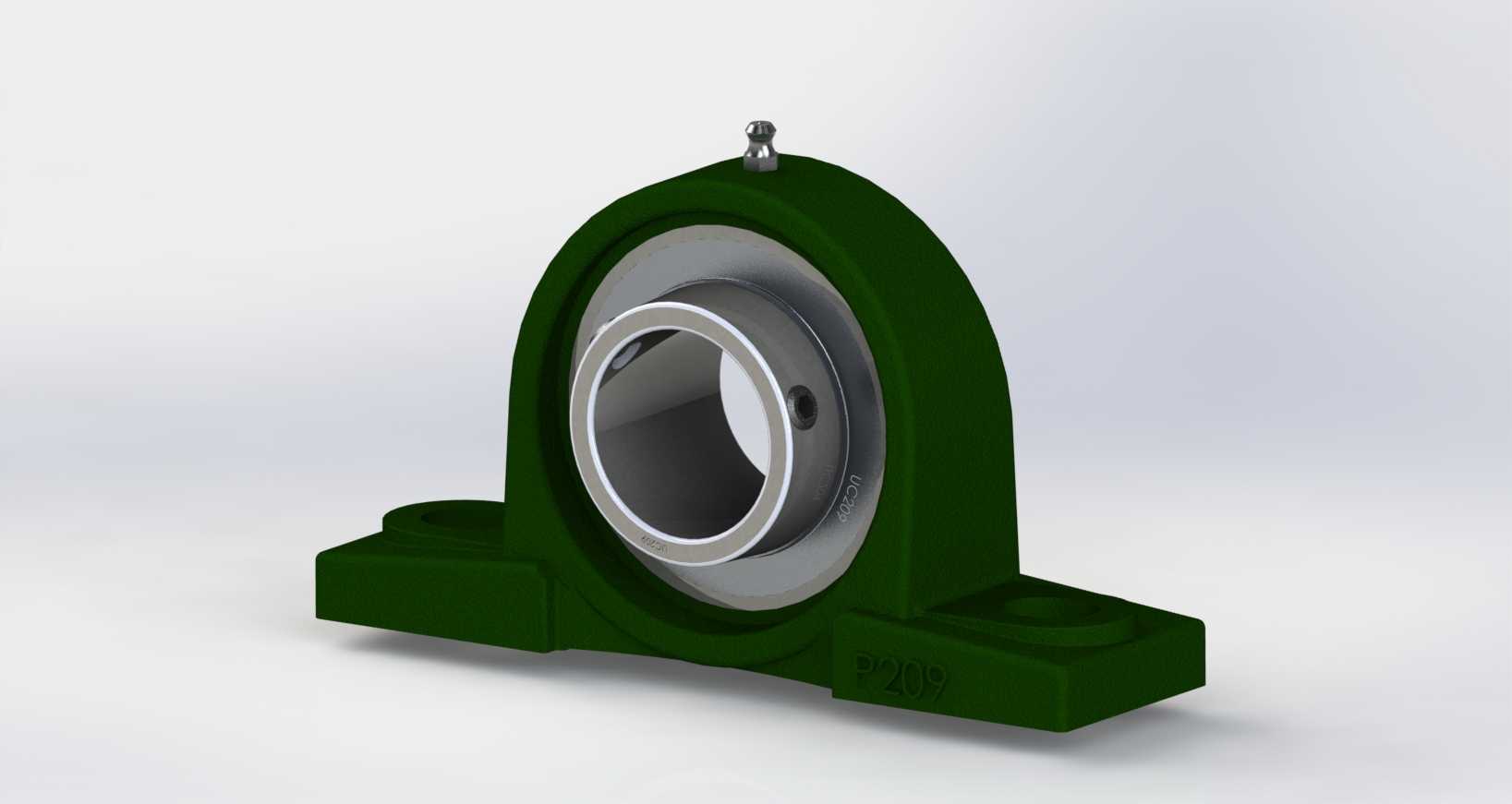

P209立式带座外球面轴承组件

这款P209轴承箱是配套UC209外球面球轴承使用的立式安装支撑组件，广泛应用在农业机械、输送设备、食品加工生产线、纺织机械以及中小型风机等需要长轴支撑的传动场景中，主要作用是为旋转轴提供稳定的径向支撑，同时补偿轴安装过程中产生的少量同轴度偏差，降低轴系运转的振动与噪音，延长整套传动部件的使用寿命。

从实际使用功能来看，该轴承箱采用立式高脚座结构设计，底座设置两个对称的安装螺栓孔，可直接通过螺栓固定在设备的安装机架平面上，不需要额外加工复杂的轴承安装位，大幅降低了设备主机的加工难度与装配成本。箱体顶部预留的注油嘴结构，可在设备不停机的状态下定期补充润滑脂，维持轴承内部的润滑状态，适配长期连续运转的工况需求。

设计过程中，工程师充分考虑了外球面轴承的安装公差配合，轴承座的内孔与UC209轴承的外球面采用适配的间隙配合，既保证轴承可以顺利压装入座，又能允许轴承外圈在一定角度范围内自适应微调，抵消轴加工、安装时产生的角度偏差，避免轴承受额外的附加载荷。箱体的壁厚经过载荷校核，在满足额定径向承载能力的前提下尽可能优化结构重量，两侧的加强筋结构从底座延伸至轴承座圆弧部位，提升了整体的结构刚性，在承受冲击载荷时不易出现变形开裂的问题。

外形与安装边界方面，该轴承箱整体为对称式立式结构，底座的安装孔间距、安装孔直径都适配行业通用的P209系列轴承座安装标准，可直接替换同规格的老旧损坏部件，不需要修改原有设备的安装位尺寸。轴承座的中心高经过精准设计，保证配套轴安装后与设备其他传动部件的中心高保持一致，轴孔位置预留了足够的密封圈安装空间，可适配不同密封形式的UC209外球面轴承，阻挡外界粉尘、水汽进入轴承内部，适配多粉尘、潮湿的复杂工业工况。整体铸造成型后经过表面喷漆处理，具备基础的防锈防腐蚀能力，可在常规室内工业环境下长期使用。
