RAE40核电站FA106带座外球面轴承

　　核电站一回路、二回路及辅助系统中，大量旋转设备长期运行在高温、高湿、辐照及振动耦合工况下，支承部件的可靠性直接决定机组可用率。RAE40-FA106属于带顶丝锁紧的外球面球轴承单元，常见于风机、泵组、输送辊道、阀门执行机构及核级辅助传动装置，其核心作用是为转轴提供径向支承，同时补偿一定范围内的轴挠曲与座孔对中误差。

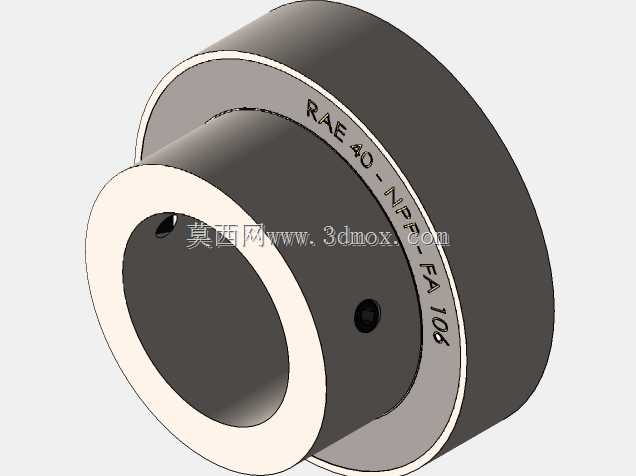

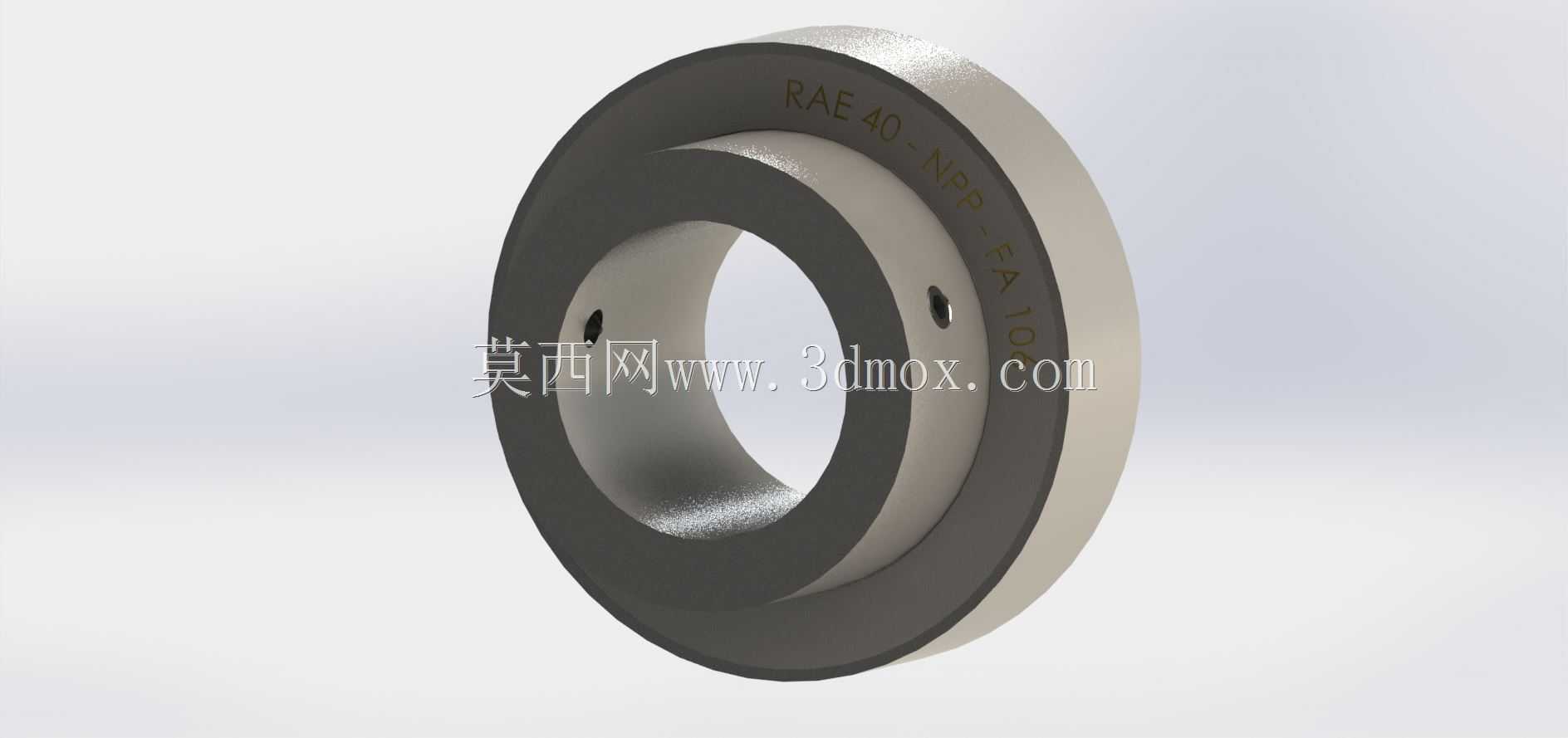

　　从结构上看，该轴承由球面外圈、内圈、钢球、保持架、密封圈及顶丝组成。外圈外径为球面，可装入FA106对应铸造轴承座的凹球面内，形成自动调心副；当机架加工误差、热膨胀或载荷引起轴与座孔不同轴时，外圈能在轴承座内微量摆动，避免滚珠承受附加边缘载荷。内圈一侧延伸并开设两个锁紧螺钉孔，安装时将内圈套入轴颈，拧紧顶丝即可实现轴向固定，这种方式结构简单、装拆快捷，适合中等载荷、转速平稳的传动轴系。

　　建模时先以回转特征建立内外圈主体，再按轴承样本确定内孔、外径、宽度及球面半径。内圈球面滚道与外圈沟道需保证同心度，沟曲率半径略大于钢球半径，以形成合理接触角。钢球沿圆周均匀阵列，保持架采用浪形或冠形结构，兜孔间隙控制在既能分隔钢球又不阻碍运转的范围。密封圈位于内圈延伸端与外圈之间，唇口与内圈槽形成接触密封，可阻挡润滑脂外泄并抵御粉尘、水汽侵入；核电站环境对密封可靠性要求更高，模型中应保留密封沟槽与挡边，便于后续分析密封件压缩量。

　　安装边界方面，轴承外圈球面与轴承座孔为面接触，座孔球面直径、宽度及开口尺寸需与轴承匹配；轴颈公差一般取过渡或间隙配合，顶丝对应轴上应加工小平面或凹点，以提高锁紧可靠性并减少轴面损伤。轴向定位依靠内圈顶丝，因此轴承座只限制外圈球面的径向位置，允许其调心转动，不应额外压紧外圈端面，否则会丧失调心功能。装配时需控制顶丝拧紧力矩，过大可能造成内圈局部变形，过小则在启停冲击下松脱。

　　载荷特性上，该类轴承主要承受径向载荷，也可承受一定双向轴向载荷，但不适用于重载冲击或高精度主轴场合。在核电站辅助设备中，轴系对中偏差、基础沉降及热位移较为常见，外球面轴承的调心能力可降低安装精度要求，提高运维效率。选型时需结合轴径、转速、当量动载荷、润滑方式及环境温度校核额定寿命；核岛相关区域还需考虑材料相容性、润滑脂耐辐照性及老化鉴定要求。

　　三维模型应完整表达内外圈滚道、钢球分布、保持架、密封圈、顶丝孔及刻印标识等细节。装配关系中，钢球与滚道保持相切接触，保持架兜孔与钢球留适当间隙，密封圈与内外圈形成装配约束。外形尺寸需明确内孔直径、外圈球面直径、轴承总宽、内圈伸出长度、顶丝规格及中心高，这些参数直接决定轴、轴承座、密封罩及周边支架的设计。干涉检查时应关注轴承外圈摆动范围内是否与座孔挡边、端盖或管路发生碰撞，尤其在轴挠度较大时需预留调心角度。

　　工程应用中，该轴承常与立式或卧式轴承座组成单元，用于核电厂通风风机、冷却水泵、给料机构及核级空气处理机组。维护时可通过外圈油槽油孔补充润滑脂，密封圈结构则减少了频繁维护需求。建模过程中保留这些结构特征，有助于开展装配仿真、干涉检查、载荷边界设定及维修空间评估，也为后续转化为工程图、进行公差分析和备件替换提供准确依据。
