Markem压印机高度调节弧形挡块

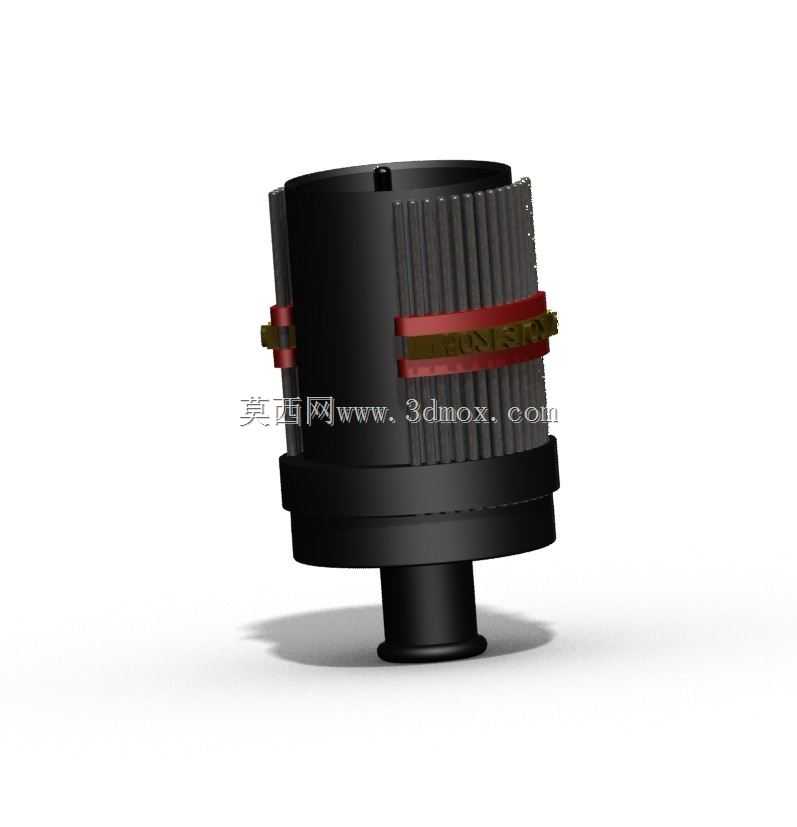

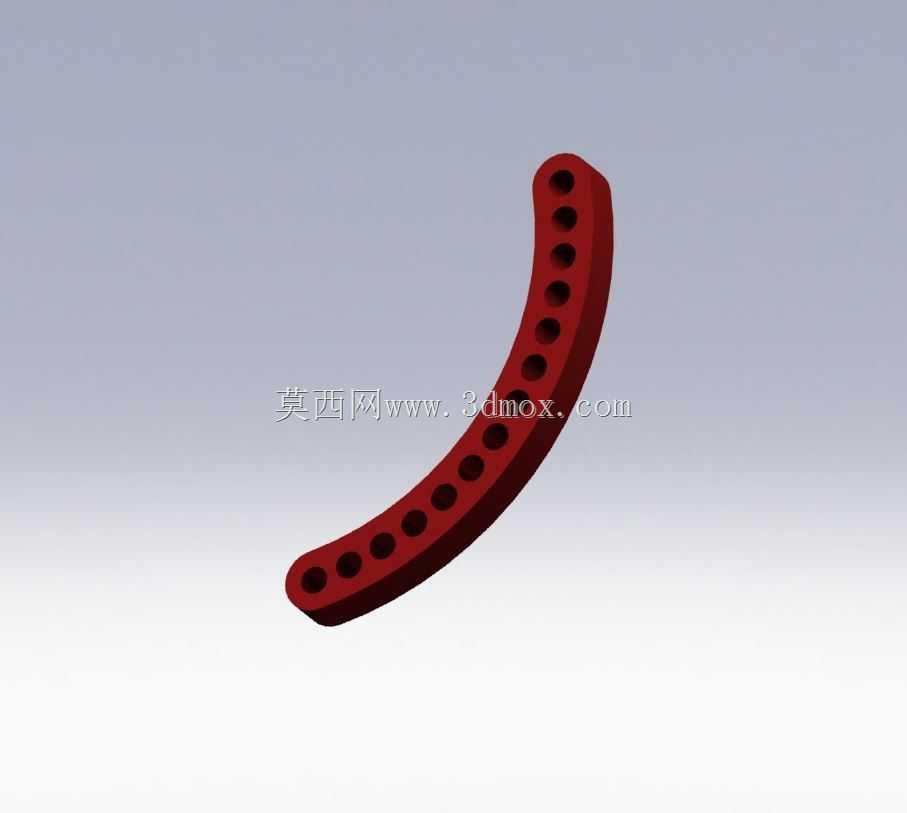

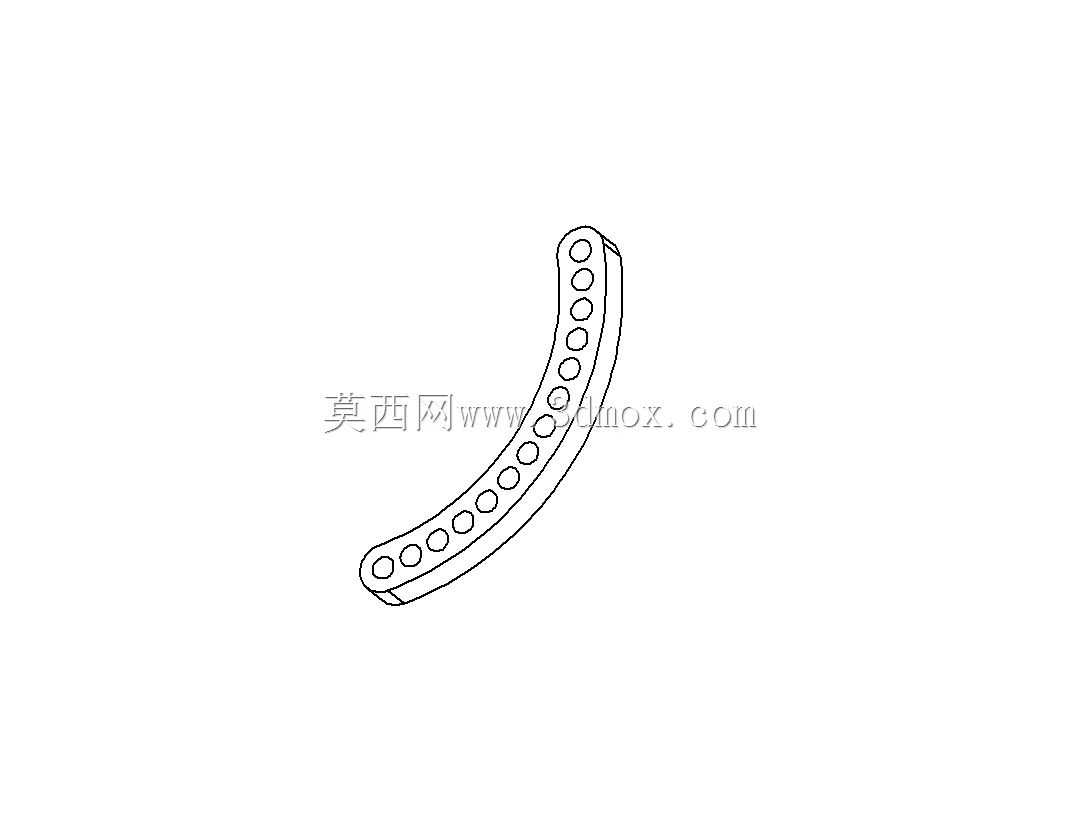

　　该弧形挡块面向Markem压印工位的支架调节需求，核心作用是在压印文本高度设定过程中提供稳定的机械限位与支承。现场使用时，支架的压印执行端需要根据被印工件表面位置、字符排布高度以及压头行程做微量调整，这类挡块通过自身弧形轮廓与成排孔位，把连续的高度变化转化为可重复的安装位置，避免每次换产都依赖人工反复测量。从结构形态看，零件整体呈弯弧条状，弧面走向贴合支架摆动或升降时的运动轨迹，孔位沿弧线均匀分布，可在不同转角或高度位置穿入紧固件。这样的布置不是单纯为了外观规整，而是让调节点始终落在受力路径附近，减少悬臂偏载，保证压印瞬间挡块不会因侧向力发生窜动。孔间距在设计时需兼顾调节分辨率与结构刚性：孔距过小会削弱截面强度，

　　孔距过大则难以满足精细高度设定，因此沿弧长方向的孔位需要在两者之间取得平衡。零件两端及弧背的实体区域承担主要压紧与定位功能，中间开孔段用于灵活选择固定点。安装边界方面，该挡块需要嵌入Markem支架对应的弧形槽或贴合安装面，紧固件穿过选定孔位后与支架基体锁紧，因此弧的曲率半径、孔中心到弧面的距离、整体厚度以及端部轮廓都必须与支架预留空间一致。若弧半径偏差过大，贴合面会出现间隙，锁紧后容易产生附加应力；若孔位相对位置偏移，则会造成部分调节位置无法装配，直接压缩设备可用的高度调节范围。在实际工况中，压印动作伴随短时冲击和反复加载，挡块虽然不是直接执行压印的零件，却决定了压印深度和文本位置的一致性。

　　高度设定过低会导致压痕过重甚至损伤工件表面，设定过高又会使字符残缺、着墨不均。通过该挡块建立的档位化调节，操作人员能够在换批、更换字粒或调整承印物厚度时快速复原到验证过的位置，减少试印次数。设计这类零件时，首先要从支架运动关系入手，确认挡块是限制直线位移还是限制转角，再据此确定弧形基准。若支架绕固定铰点摆动，挡块的弧面理论上应围绕同一铰点展开，使任意孔位锁紧后都能保持一致的压紧方向；若支架存在复合运动，则需要进一步校核弧段与相邻零件的干涉边界。端部形状应避免尖角，既降低装配时磕碰风险，也减少应力集中对长期使用的影响。成排孔的直径需按所选紧固件规格确定，孔壁到外缘的最小壁厚要满足反复锁紧所需的强度，尤其在弧段较窄位置，

　　不能为了增加孔位而过度削弱截面。建模过程中，弧形主体可先建立中心轨迹，再按截面扫掠形成实体，随后以阵列或沿曲线分布的方式生成孔位。需要注意的是，沿弧线阵列时不能只保证弧长间距相等，还要检查每个孔的法向方向是否与安装面匹配，否则紧固件头部贴合不良会影响锁紧可靠性。完成基本形态后，应对不同安装位置做装配验证：在最低、中间和最高调节档位分别检查挡块与支架、压头及工件避让空间的关系，确认全行程内无卡滞。对于需要承受频繁冲击的部位，可在结构允许的范围内适当增加局部厚度，或在接触面设置定位边，提高重复装配精度。该零件的价值不在于复杂曲面，而在于把压印生产中常见的高度调整需求转化为可靠的机械结构。它通过弧形轮廓匹配支架运动，通过多孔位提供分级调节，通过足够的安装边界保证锁紧稳定，最终服务于压印文本高度的一致性与换产效率。
