圆柱形编码机用马克姆式支撑构件

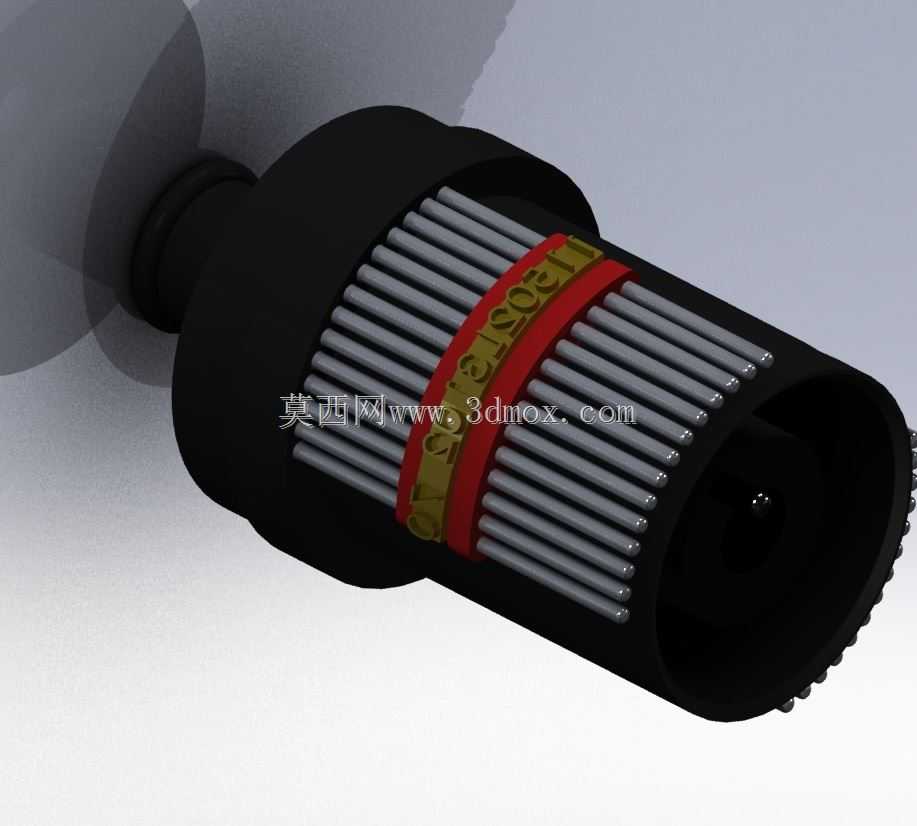

　　该构件以圆柱筒体作为主体承载形态，主要服务于编码机内部辊轴类组件的定位与支撑，在压印标记、包装输送等需要周向排布和稳定承托的工位中较为常见。实际装配时，筒体两端分别对接设备机架与传动侧，内部容纳成排平行辊轴，辊轴沿圆周方向均匀布置，使穿过其中的带状或柱状工件能够在低摩擦状态下被导向、承托并保持姿态稳定。红色环带位于筒体中段，既作为周向定位标识，也可在装配时提供视觉对齐基准，帮助操作者快速确认辊轴组的安装方向与相位。端部黑色壳体承担轴端封闭、轴承限位和与相邻模块连接的作用，外圆边缘设置细密齿纹，便于手动微调或与锁紧件配合，防止运行中出现周向转动。从结构思路看，这类支架并非单纯追求外观规整，

　　而是围绕“容纳—导向—限位—对接”四个环节展开。筒体直径决定了可通过工件的最大包络范围，也限制了内部辊轴的数量与单根辊轴长度；辊轴间距过小会增加摩擦与装配难度，过大则容易使柔性工件下垂或偏移，因此需要结合工件厚度、材料硬度和输送速度综合权衡。两端接口的同轴度直接影响辊轴组回转平顺性，若同轴度偏差较大，辊轴端部会产生附加弯矩，长期运行后容易出现磨损不均、卡滞甚至异响。安装边界方面，筒体轴向长度需预留端盖、轴承和锁紧螺母的空间，径向外侧则要留出手动操作与维护间隙，尤其是带齿纹的端部，应保证工具或手指能够接近而不与周边护罩、管线干涉。在包装设备中，这类构件常布置在打码、贴标或压印单元前后，用于稳定标签带、薄膜或包装材料的走带路径；

　　在编码机内部，它也可作为标记辊组的支撑骨架，使多根细轴保持平行排列，确保压印或标记过程中接触压力均匀。设计时还需考虑辊轴的拆装性，筒体上的开口位置应允许单根辊轴从侧向取出，而不必整体拆卸支架，这对现场维护尤为重要。黑色端壳与金属辊轴形成材质区分，既有利于减重，也能在视觉上快速判断部件边界。红色环带除标识功能外，还可作为磨损检查区域，若环带表面出现异常划痕或偏移，往往提示内部辊轴运转不同心或工件走带偏斜。整体结构没有复杂曲面，特征以回转体、阵列辊轴和局部齿纹为主，建模时需重点控制圆周阵列的角度均分、辊轴与筒壁的间隙以及两端接口的配合尺寸。对于结构设计人员而言，这类模型的价值不在于造型复杂度，

　　而在于它体现了支撑件如何在有限空间内同时满足导向、承托、定位和维护需求；对于设备选型人员，则可据此判断其适用的工件尺寸范围、安装空间占用以及与相邻传动模块的接口匹配方式。在实际工况中，支架还需承受辊轴传递的径向力，尤其是在压印瞬间，工件对辊轴的反作用力会集中作用于筒体中段，因此筒体壁厚与端部连接刚度必须匹配，避免出现弹性变形导致辊轴轴线偏斜。若用于高速包装线，还应关注辊轴端部的跳动控制，微小的跳动都可能在标记或压印位置上表现为条纹偏移。由此可见，圆柱形支架虽然外形简洁，但其尺寸链、装配关系和工况约束并不简单，需要在建模阶段就把安装边界、维护空间和受力状态一并纳入考量。
