自行车浮动式碟刹制动盘结构设计

这款浮动制动盘是山地自行车、公路自行车碟刹系统的核心制动部件，主要应用在中高端运动自行车的轮组制动场景中，承担着骑行过程中减速、驻车的核心功能，是保障骑行安全的关键零部件。不同于传统一体式制动盘，浮动结构的设计能够有效解决制动过程中摩擦生热带来的盘片形变问题，当刹车块夹紧盘片产生高温时，内外盘片之间的浮动连接结构可以允许盘体产生微小的轴向位移，抵消热膨胀带来的形变应力，避免刹车抖动、蹭碟等问题，大幅提升制动过程的平顺性与稳定性。

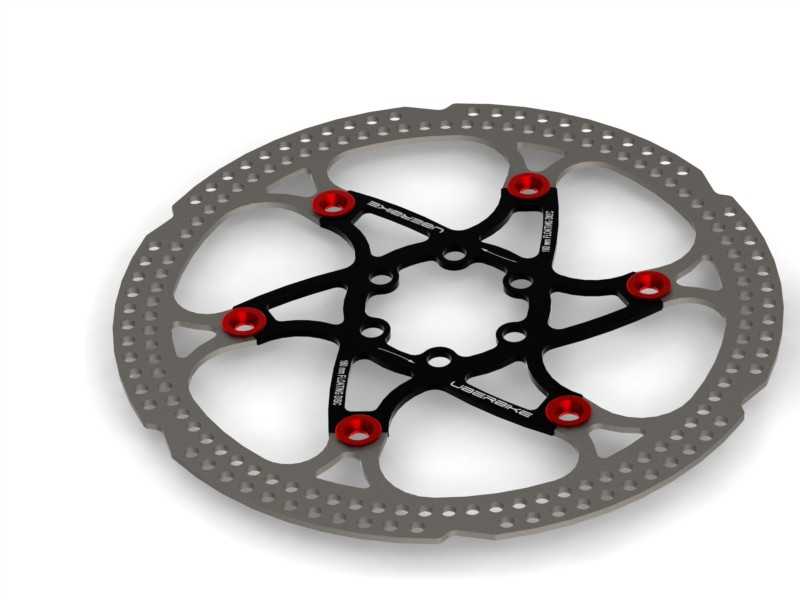

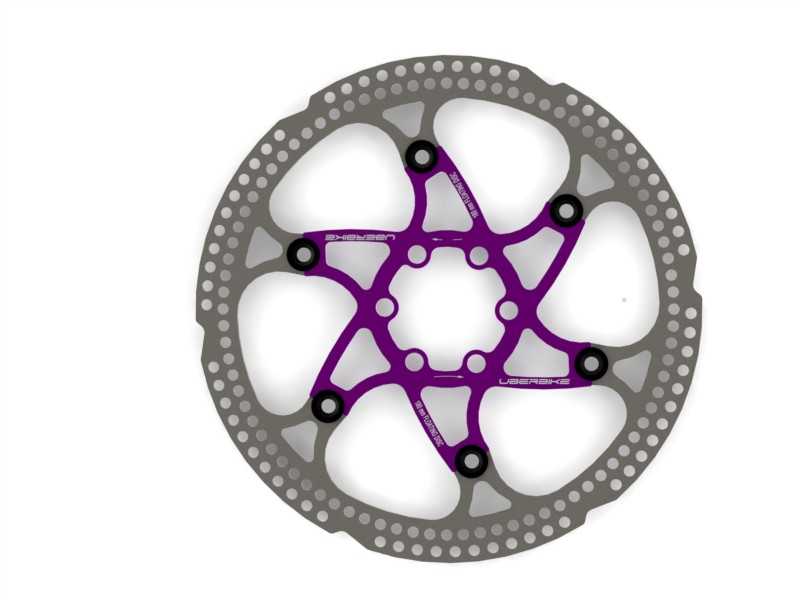

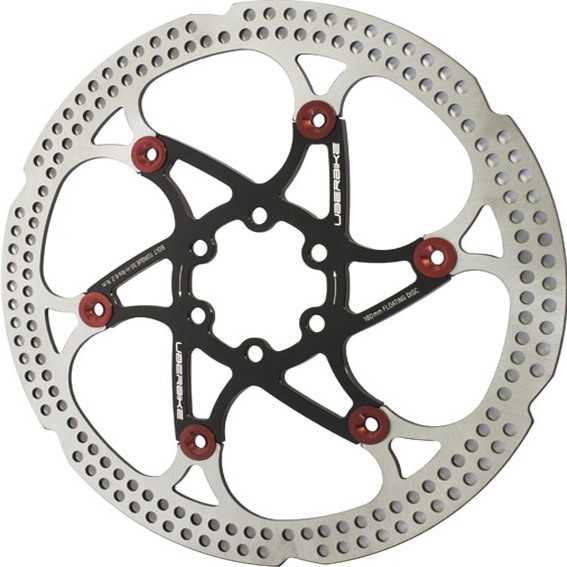

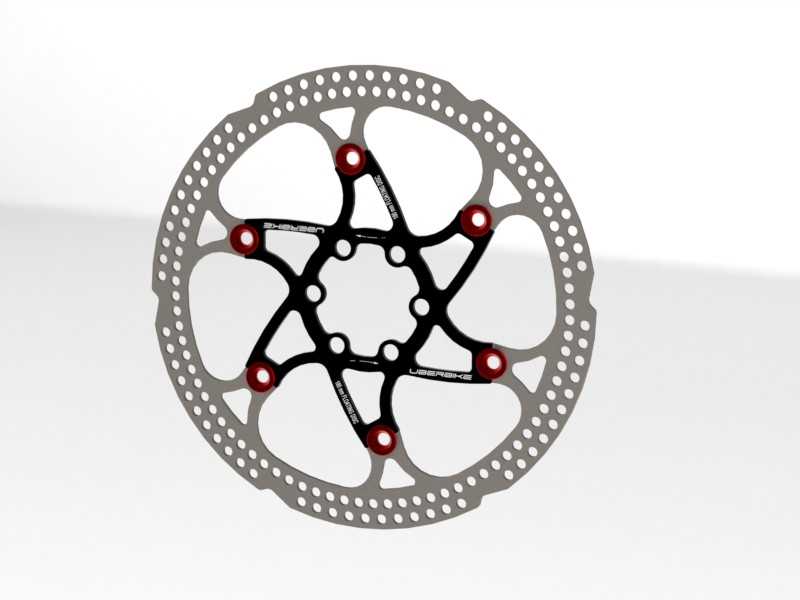

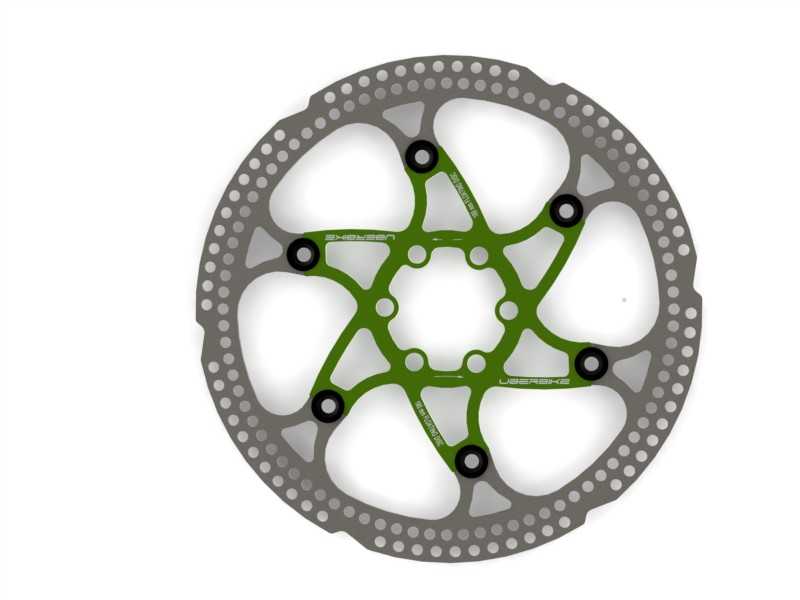

从结构设计来看，该制动盘采用内外分体式结构，外侧为带散热孔的摩擦工作面，密集排布的镂空孔洞一方面可以快速导出制动摩擦产生的热量，降低热衰减对制动性能的影响，另一方面也有效减轻了盘体自重，降低轮组转动惯量，提升骑行时的加速与减速响应效率。内侧为安装固定座，通过六组带红色衬套的浮动连接结构与外盘相连，星形的支撑结构在保证结构强度的前提下最大化去除冗余材料，兼顾轻量化与刚性需求，安装座中心的定位孔与周边固定孔位完全适配主流规格的自行车花鼓安装接口，无需额外改装即可直接替换同规格传统制动盘。

尺寸参数上，该制动盘摩擦工作面直径为180mm，更大的摩擦半径可以提供更强的制动力矩，适配山地越野、长距离下坡等需要大制动力的骑行场景；盘体摩擦部分厚度为2mm，符合主流碟刹夹器的间隙设计标准，安装后无需额外调整夹器位置即可正常使用；安装座与外盘的浮动间隙为2.5mm，预留了充足的热膨胀形变余量，即使长时间连续制动产生高温，也不会出现盘片卡死、摩擦异响的问题；安装孔位的螺栓中径为44mm，完全符合国际通用的六钉碟刹安装标准，适配市面上绝大多数品牌的山地车、砾石车、旅行车轮组花鼓，安装便捷通用性强。

在实际使用场景中，这款浮动制动盘相比普通一体式碟刹盘，在连续下坡制动的工况下热稳定性提升明显，不会因为高温出现制动力大幅衰减的情况，浮动结构也能过滤掉一部分制动时产生的震动，传递到车把的震感更轻微，长时间骑行操控手感更舒适。同时镂空的摩擦盘面在雨天骑行时可以快速排走盘面的积水与泥沙，减少水滑效应带来的制动延迟，制动响应速度更快，在复杂路况下的安全冗余更高。
