阿尔法罗密欧1900B电机连杆活塞杆三维设计

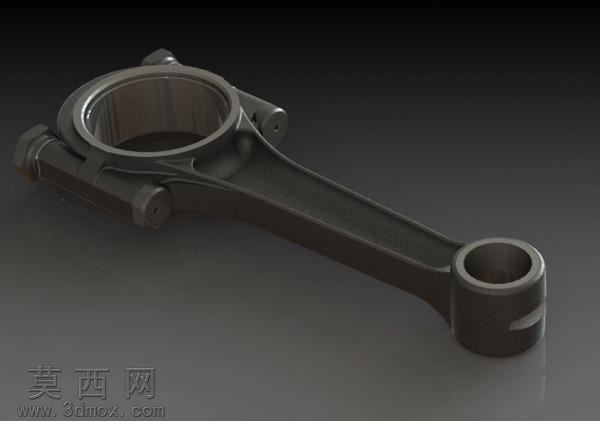

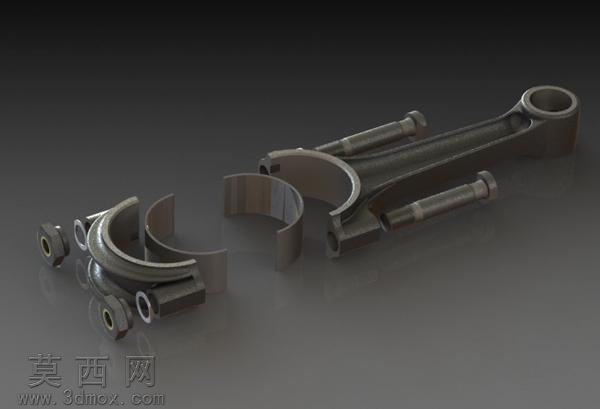

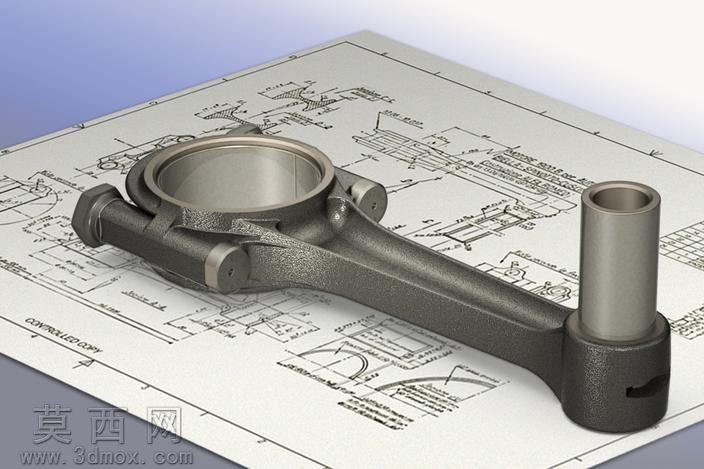

本作品为阿尔法·罗密欧1900B车型配套的电机活塞杆（连杆总成）三维建模成果，建模过程严格遵循原厂零部件测绘尺寸与工程图纸规范，完整还原了该经典车型动力传递核心部件的结构特征。建模阶段以SolidWorks为核心工具，采用自底向上的建模思路，首先拆分连杆主体、大头端轴瓦座、小头端衬套孔、连接螺栓、定位销等独立结构单元，对大头端的剖分式轴瓦安装结构做了精准的特征还原，通过拉伸、切除、旋转、扫描等基础特征命令构建主体轮廓，针对杆身的工字形变截面过渡区域，采用放样特征配合引导线控制截面渐变曲率，保证杆身受力结构的形态准确性，同时对大头端的螺栓定位沉孔、小头端的润滑油孔、端面的定位凸台等细节特征做了1:1还原，所有配合面的尺寸公差均参考原厂维修手册的参数设置，确保虚拟装配时各部件的配合间隙符合实际工程要求。材质与渲染阶段，针对连杆主体的锻钢材质，调整材质球的金属粗糙度、漫反射颜色与环境反射参数，还原锻钢件经机加工后的哑光金属质感，对大头端轴瓦的铜合金材质、螺栓的镀锌表面质感做了区分设置，渲染时搭配工程图纸背景，采用三点布光方案突出部件的结构轮廓与材质差异，清晰展现各部分的结构衔接关系。设计过程中充分考虑该部件在动力系统中的功能属性，杆身的过渡圆角、大头端的加强筋结构均按照内燃机连杆的受力优化逻辑做了结构校验，还原了该经典老车零部件的设计细节，可用于经典车修复参考、动力结构教学演示、相关零部件的逆向设计参考等场景，模型的特征树结构清晰，各特征参数可编辑调整，方便后续根据不同的改装或测绘需求做参数修改。
