无链自行车内置变速齿轮箱结构设计

这款无链自行车专用变速齿轮箱，是面向轻量化个人通勤代步场景开发的核心传动部件，主要适配无链条结构的城市休闲自行车，替代传统链条+拨链器的外露变速方案，解决传统自行车传动结构易沾污、掉链、维护频次高的痛点，可适配日常通勤、短途休闲骑行等多种民用骑行场景，也可拓展适配小型人力代步载具的动力传输需求。

从实际用途来看，该齿轮箱承担动力输入、转速扭矩转换、动力输出的核心作用，骑行者踩踏产生的动力从输入端传入箱体内部，通过不同齿数齿轮组的啮合切换，实现多档位传动比调整，让骑行者可根据不同路况、骑行阻力选择合适的档位，爬坡时切换低传动比档位获得更大输出扭矩降低踩踏负担，平路高速骑行时切换高传动比档位提升轮端转速，获得更顺畅的骑行体验。

功能特性上，该齿轮箱采用全封闭箱体结构，将所有传动齿轮、换挡机构完全包裹在金属壳体内，可完全隔绝外界泥水、灰尘对传动部件的侵蚀，大幅降低传动部件的磨损速度，日常使用无需频繁清理油污、调整传动张紧度，维护成本远低于传统外露式变速结构。内部的加速齿轮组可选用聚酰胺、尼龙等高强度工程塑料材质，在保证传动强度满足人力骑行负载要求的前提下，有效降低整体结构重量，同时工程塑料齿轮啮合时的噪音更低，骑行过程中不会产生金属齿轮的高频啮合异响，提升骑行静谧性。箱体两端采用锥齿轮结构作为动力输入输出接口，可直接适配无链自行车的传动轴结构，无需额外加装转换连接件，动力传输路径更短，传动效率更高。

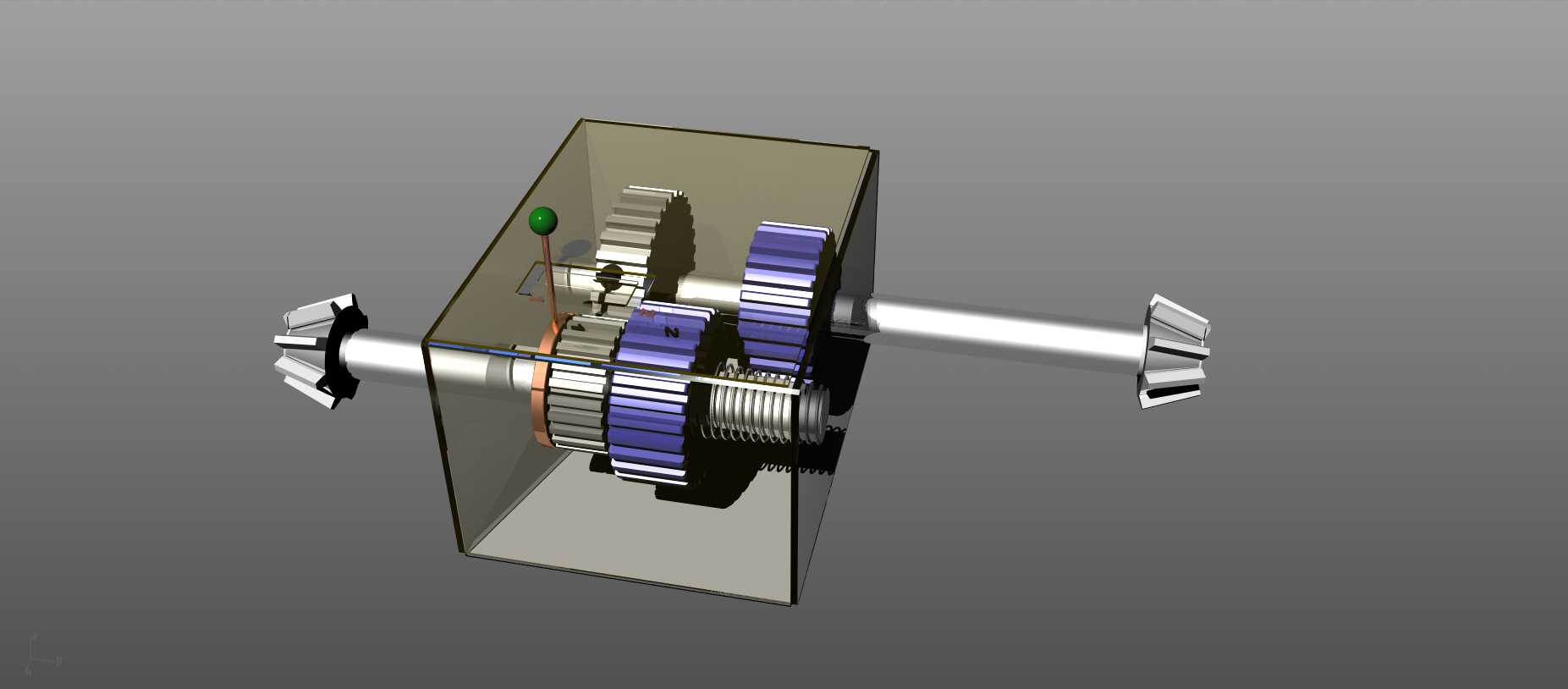

设计思路上，整体采用同轴式布局，输入轴与输出轴处于同一轴心线上，可直接嵌入自行车车架的中置安装位，无需对车架结构做大幅改造，适配多数常规自行车车架的安装空间。内部齿轮组采用滑移换挡结构，通过换挡拨叉带动滑动齿轮组沿轴向移动，与不同齿数的固定齿轮啮合实现档位切换，换挡结构简单可靠，故障率低，换挡操作的反馈清晰，无需复杂的拉线调节即可实现精准换挡。箱体外壳采用薄壳式结构，在保证结构刚度、可承受内部齿轮传动产生的径向与轴向载荷的前提下，尽可能压缩箱体壁厚，降低整体重量与占用空间。

外形尺寸与安装边界方面，整体箱体采用方正紧凑型设计，轴向总长度适配常规自行车中置安装位的横向空间，径向尺寸控制在可完全隐藏于车架立管与下管之间的范围内，不会突出车架轮廓影响骑行时的脚部踩踏空间，也不会额外增加车身的横向宽度。箱体两端预留标准的传动轴安装接口，输入接口可直接连接脚踏曲柄组件，输出接口可直接连接后轮传动轴，安装时仅需通过固定螺栓将箱体与车架预设的安装点位连接即可，无需额外定制安装支架，适配性强。
