三位半LCD数字显示模块结构设计

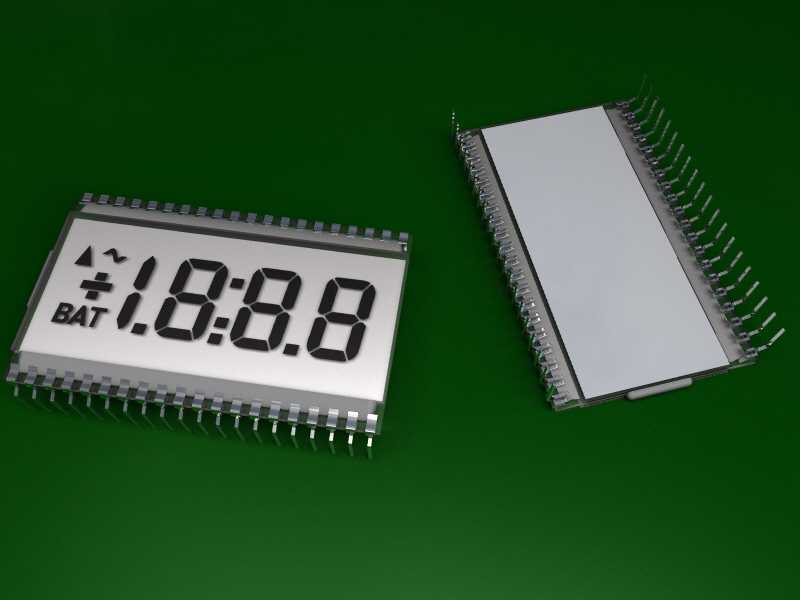

这款三位半LCD数字显示模块，是面向小型嵌入式数显场景开发的核心显示部件，目前广泛应用在便携式测量仪表、小型家电控制面板、低功耗工业传感数显终端、民用消费类电子计数装置等场景中，能够在低功耗运行的前提下，清晰输出数字类测量、计数、状态参数信息，适配电池供电的长时间运行设备需求。从实际使用场景来看，这类段码式LCD显示模块凭借极低的驱动功耗、清晰的日光下可读效果、稳定的长期运行表现，成为不需要复杂图形显示、仅需输出数字量参数设备的首选显示方案，相比同尺寸的LED数码管，它的运行功耗仅为前者的几十分之一，能够大幅延长电池供电设备的续航周期，同时段码显示的对比度更高，在户外强光环境下也不会出现反光看不清内容的问题。在产品功能特性上，该模块采用标准段码式液晶设计，三位半的显示规格可以实现从-1999到1999的数值显示范围，完全覆盖温度、电压、电流、压力、计数等常见物理量的显示需求，模块自带的BAT低电量标识段，可以同步显示设备供电状态，无需额外增设状态指示灯，进一步简化终端设备的面板布局。设计过程中，工程师充分考虑了批量生产的安装便利性与通用性，模块整体采用规整的长方体外形，双侧引出标准间距的金属插针，既可以直接焊接在主控PCB板上，也可以通过配套的插座实现可拆卸连接，方便后期维护更换。外形尺寸上，模块整体轮廓控制在长50.8mm、宽30.48mm、厚2.8mm的超薄规格内，几乎不会占用终端设备的内部安装空间，即使是厚度极薄的便携式设备也能轻松适配；核心显示区域的字符尺寸达到12.7mm×7.1mm，数字笔画粗壮清晰，正常使用距离下用户无需凑近就能快速读取显示数值，兼顾了小体积与良好的可读性。在安装边界设计上，模块的插针排布完全遵循通用段码LCD的行业标准间距，外围结构预留了足够的焊接操作空间，外壳边缘做了微小的倒角处理，避免组装过程中刮伤操作人员或者损坏周边元器件，模块背面的平整设计可以直接贴合在设备面板的透明视窗后方，不需要额外设计复杂的固定结构，仅通过周边的卡扣或者少量粘胶就能完成牢固固定，大幅降低终端厂商的结构设计难度与组装成本。同时该模块的驱动逻辑兼容主流的LCD驱动芯片，不需要开发专属的驱动程序，工程师在做整机设计时可以直接套用成熟的驱动电路方案，有效缩短产品的开发周期。
