低净空五吨电动葫芦起重机构

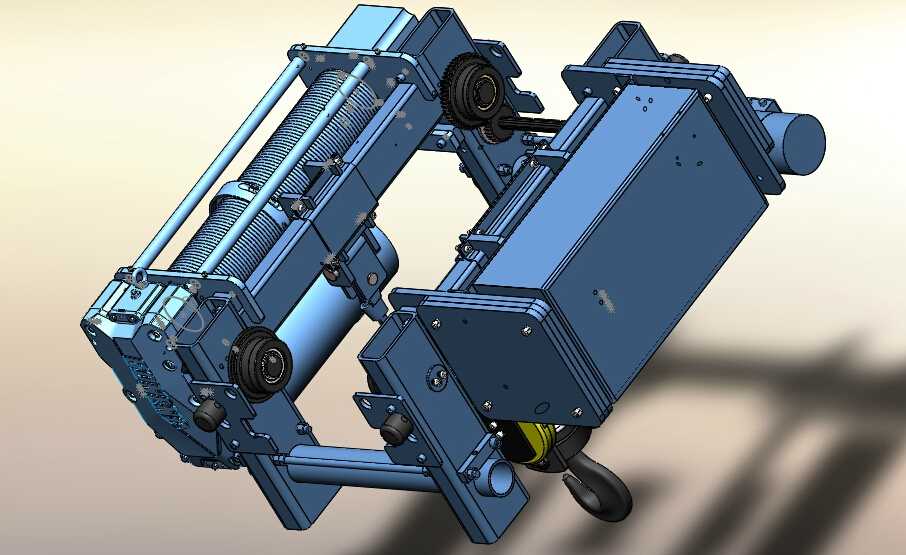

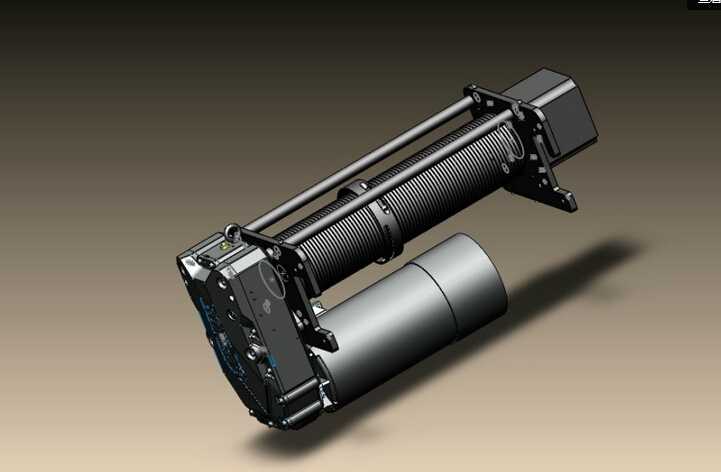

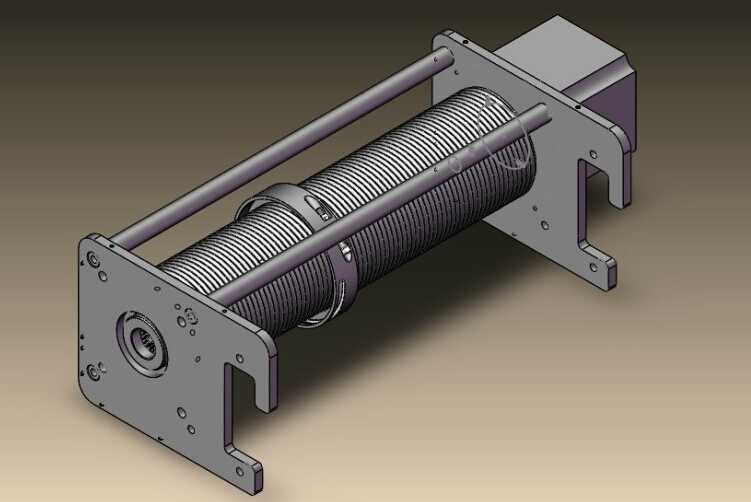

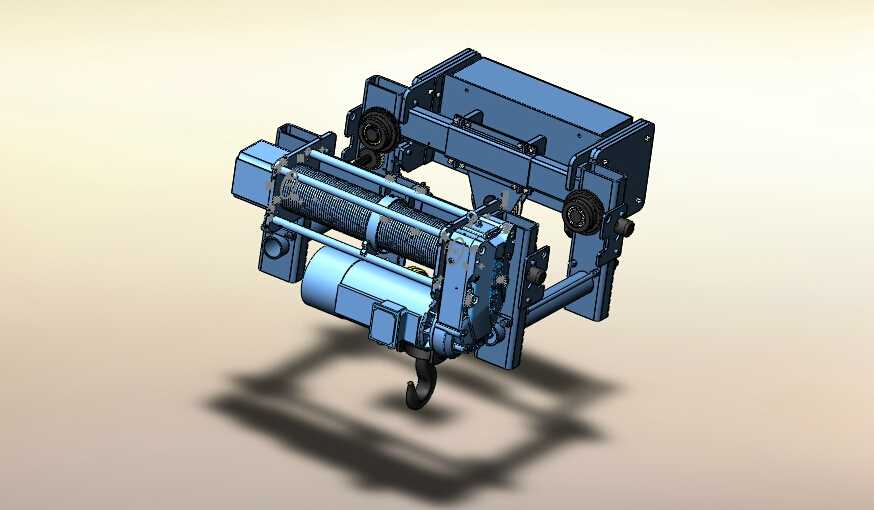

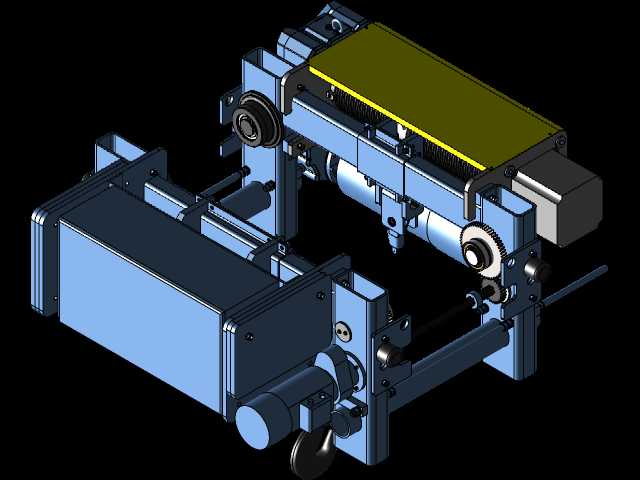

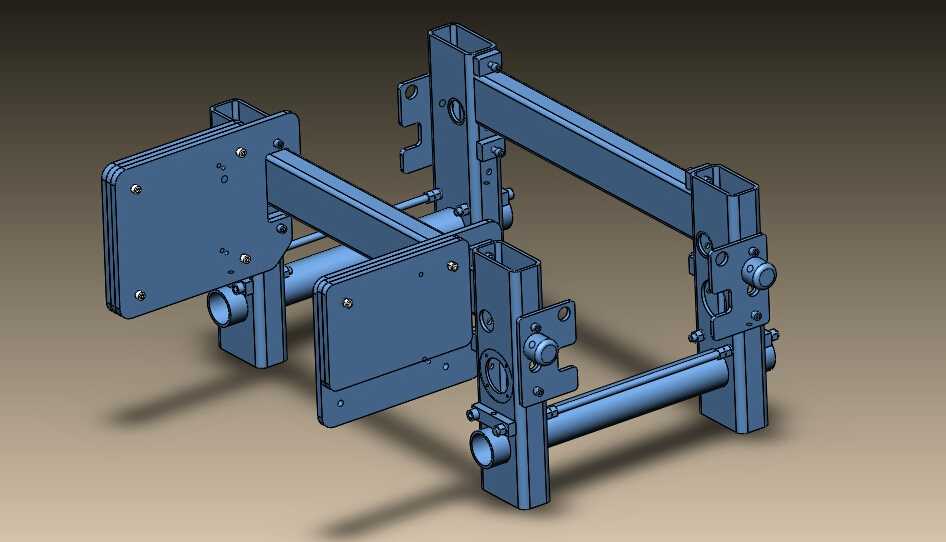

这款低净空起重设备主要面向厂房层高受限、起重作业空间局促的工业场景，常见于老旧厂房改造、低矮车间内的重型物料转运、生产线边的工件上下料、仓储库区的重型货物堆垛等作业场景，能够在常规电动葫芦无法满足净空要求的环境下完成额定五吨载荷的垂直起升与横向沿轨移动作业，有效压缩起重作业所需的顶部空间占用，最大化利用厂房内的有效起升高度，避免因厂房净空不足导致的起升高度不够、无法吊运高大工件的问题。设备整体采用集成化布局设计，将起升驱动电机、卷筒卷扬机构、运行行走机构、吊钩滑轮组整合为紧凑的整体结构，相比传统同吨位电动葫芦大幅缩短了设备本体的垂直高度尺寸，在安装到工字钢轨道之后，吊钩最高位置到轨道顶面的距离远小于常规葫芦产品，能够在有限的厂房高度下获得更大的有效起升行程。设计过程中充分考虑了载荷传递的合理性，卷筒采用多层缠绕的钢丝绳排布结构，配合排绳导向装置避免钢丝绳乱绳、咬绳问题，延长钢丝绳使用寿命；起升电机内置制动机构，断电时可自动锁止，防止载荷下坠，保障作业安全；两侧的行走轮组适配标准起重工字钢轨道，轮距与轨道宽度匹配合理，运行过程中无卡滞、偏磨问题，侧边设置的导向轮能够抵消运行过程中的横向窜动，保证行走平稳。吊钩组件配备滑轮组倍率匹配额定载荷，吊钩带有防脱锁扣，防止吊装索具意外滑脱，吊钩可沿垂直方向自由转动，方便吊装时调整工件角度。安装边界方面，设备整体宽度适配常规厂房起重轨道的安装间距，两侧行走机构的安装尺寸符合通用起重轨道的参数要求，无需对现有厂房轨道做大规模改造即可直接换装，设备本体的电气接线端预留标准接口，可配套不同的控制方式实现地面手柄操作、无线遥控操作等不同作业模式，适配不同车间的操作习惯。整体结构的受力部件均经过载荷校核，机架采用钢板焊接成型后做去应力处理，保证长期重载作业下结构无变形，各转动部位均设置润滑注油点，方便日常维护保养，有效降低设备全生命周期的使用成本。
