欧姆龙滚轮摆杆型微动开关结构设计

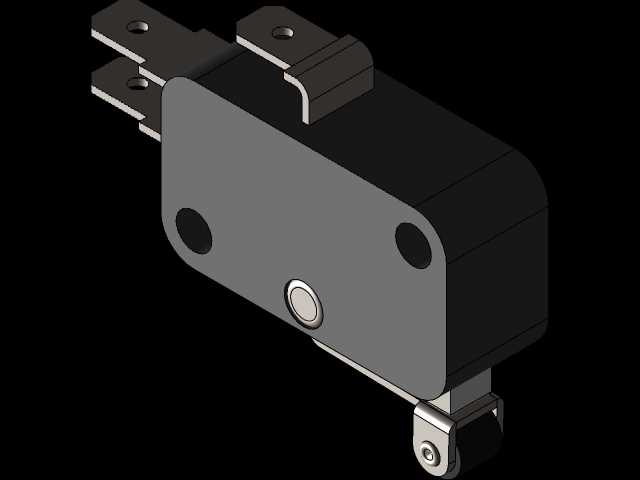

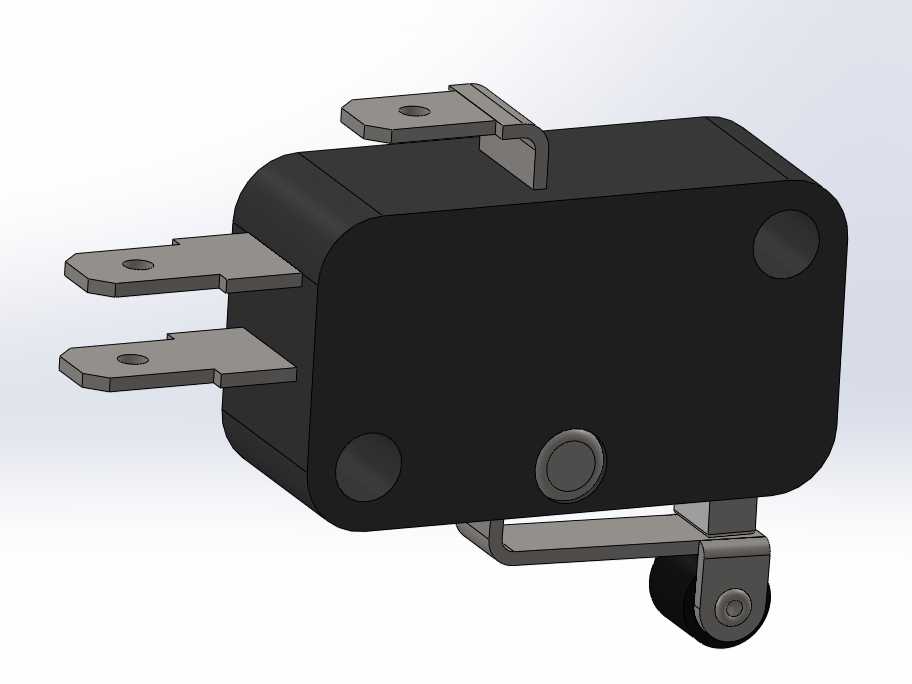

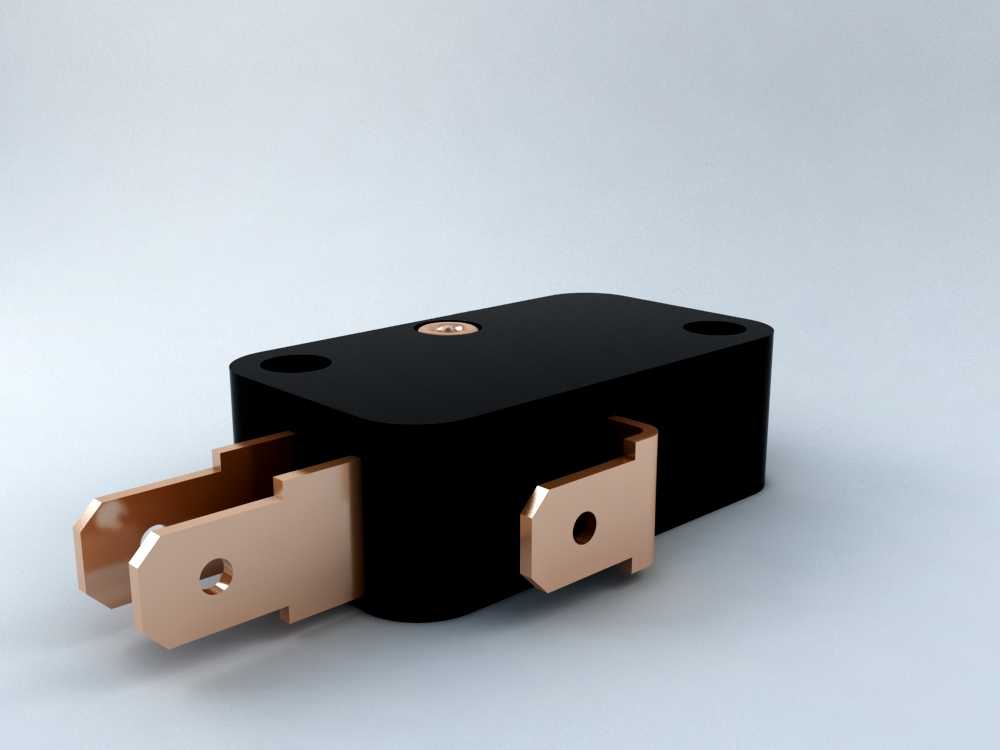

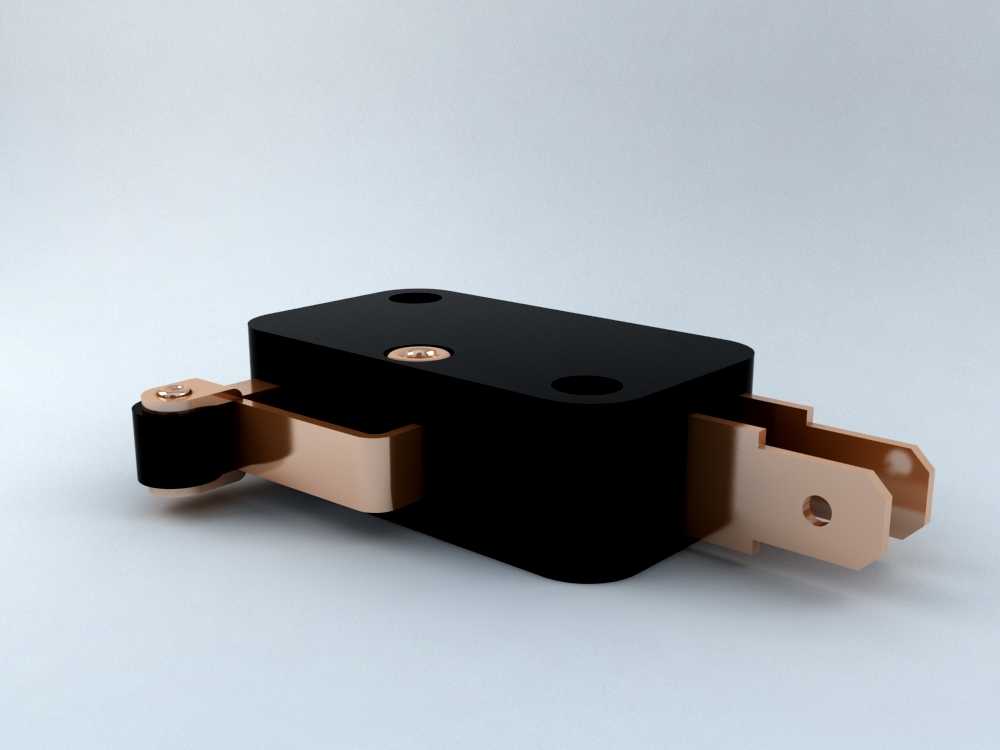

这款滚轮摆杆型微动开关是工业控制回路中极为常用的小电流主令电器，广泛应用在各类自动化设备的行程限位、位置检测、状态反馈场景中，覆盖小家电、工业机床、物流输送线、汽车电控、医疗器械等多个领域，能够通过外部机械部件的微小位移触发触点通断，实现电路的快速切换，为设备的动作逻辑提供精准的位置信号输入。从实际用途来看，它既可以作为小型设备的电源通断触发元件，也可以在自动化产线中作为工件到位检测、机构行程终点限位的信号源，依靠内部瞬动机构实现触点的快速跳变，避免缓慢通断带来的电弧烧蚀问题，保障长期使用的接触可靠性。产品功能特性上，这款开关具备15A 1/2HP 250VAC、0.5A 125VDC、0.3A 250VDC的负载适配能力，能够覆盖多数低压控制回路的通断需求，滚轮式摆杆的触发结构可以适配斜向、横向的机械触发动作，滚轮的滚动接触形式能够大幅降低触发过程中的摩擦损耗，相比直动式结构拥有更长的触发行程和更柔和的触发手感，适合触发部件运动速度较快、接触角度存在偏差的使用场景。在设计思路层面，这款开关采用了经典的长方体基座结构，外壳选用高强度绝缘工程塑料材质，兼顾绝缘性能与结构强度，能够抵御常规工业环境下的碰撞、粉尘侵蚀；三个快插式接线端子采用平行排布设计，分别对应公共端、常开端、常闭端，适配标准插簧接线，能够大幅提升现场接线的效率，无需焊接即可完成稳固的电气连接；底部的摆杆转轴采用铆接固定结构，既保证了摆杆转动的顺畅度，也避免长期使用后的结构松脱；外壳上的两个圆形沉孔为安装定位孔，可配合螺丝完成开关在安装面板上的固定，安装孔位间距符合行业通用标准，能够直接替换同规格的其他品牌产品。外形尺寸与安装边界上，这款开关整体结构紧凑，主体长宽高尺寸适配多数设备的狭小安装空间，摆杆的摆动角度覆盖常规触发需求，滚轮突出主体的高度经过精准计算，既保证足够的触发行程余量，也不会因为突出过多导致在设备运行中被意外磕碰触发；接线端子的伸出长度与间距符合安规要求，不同极性端子之间的爬电距离满足低压电气的安全标准，避免使用过程中出现短路风险；整体结构没有多余的突出棱角，安装后能够与设备面板贴合平整，不会对周边其他部件的运动造成干涉。
