面板安装式100欧姆可调电位计结构设计

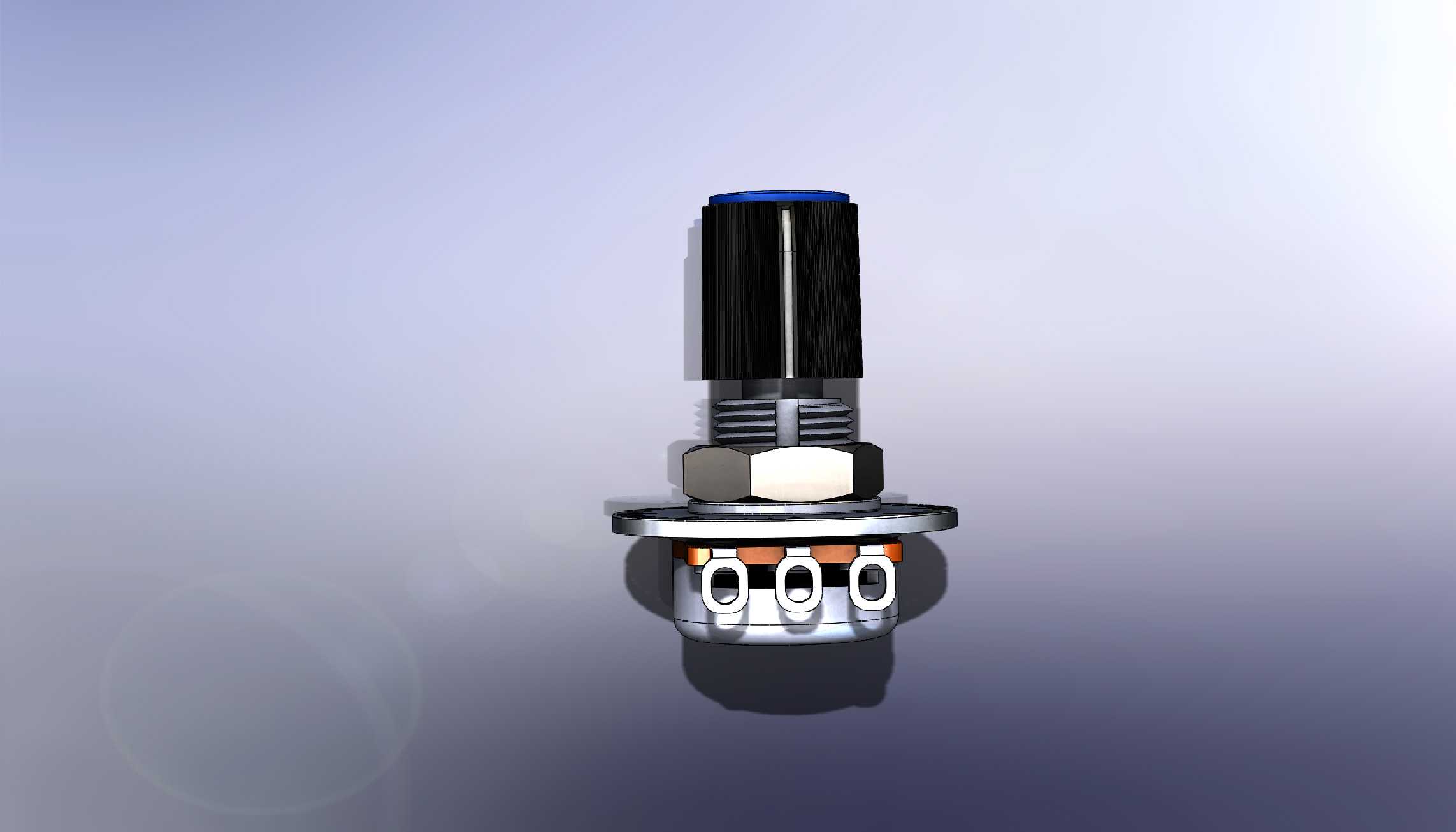

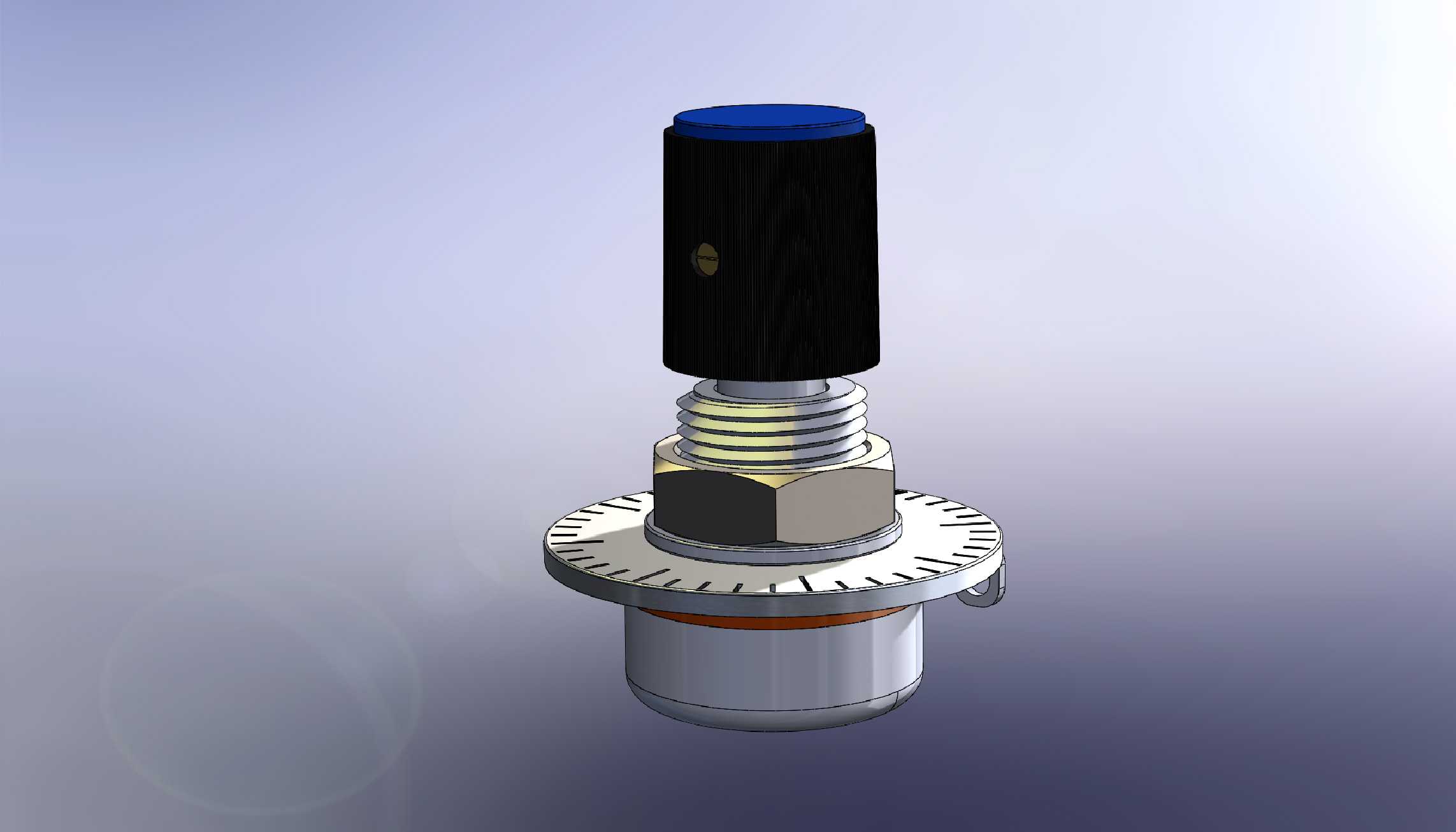

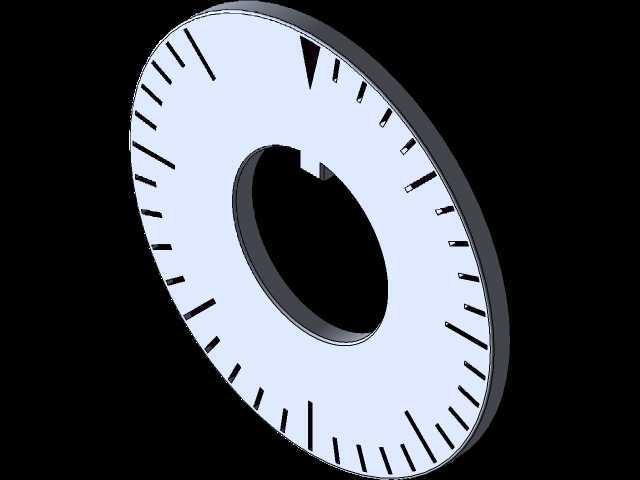

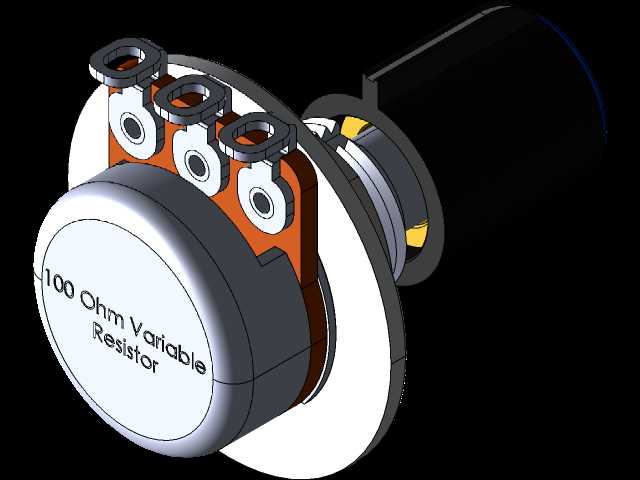

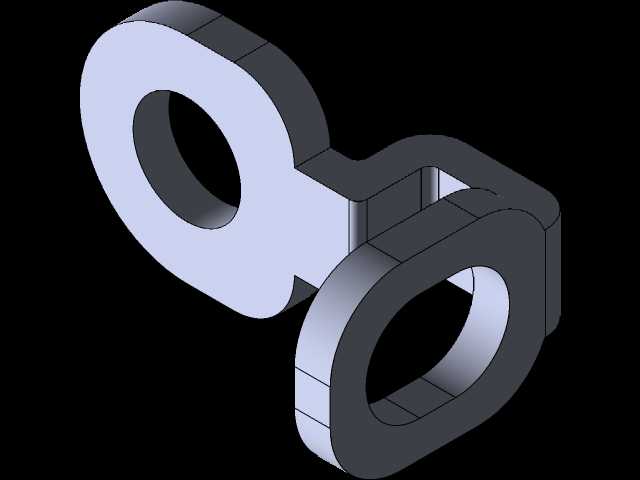

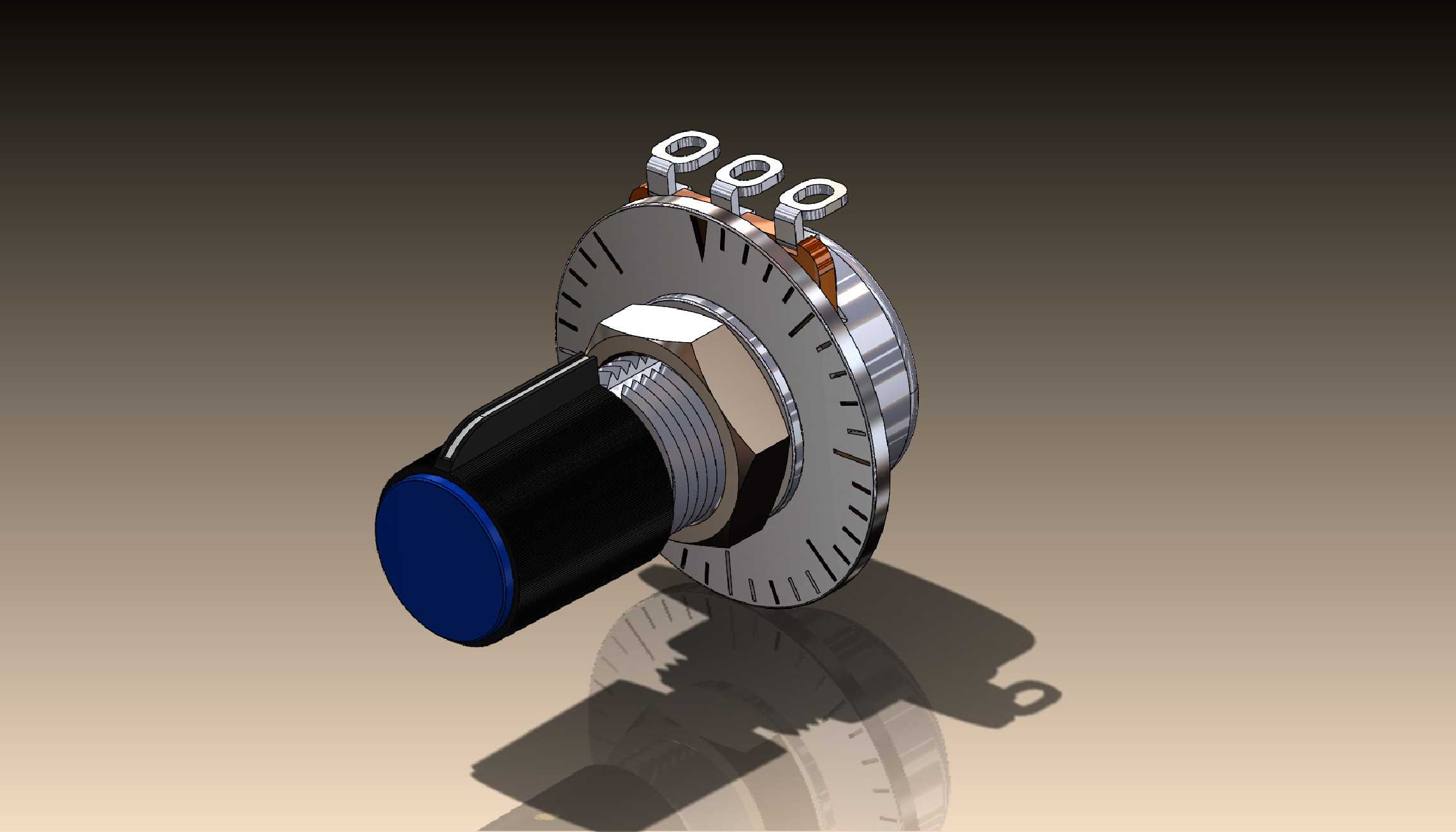

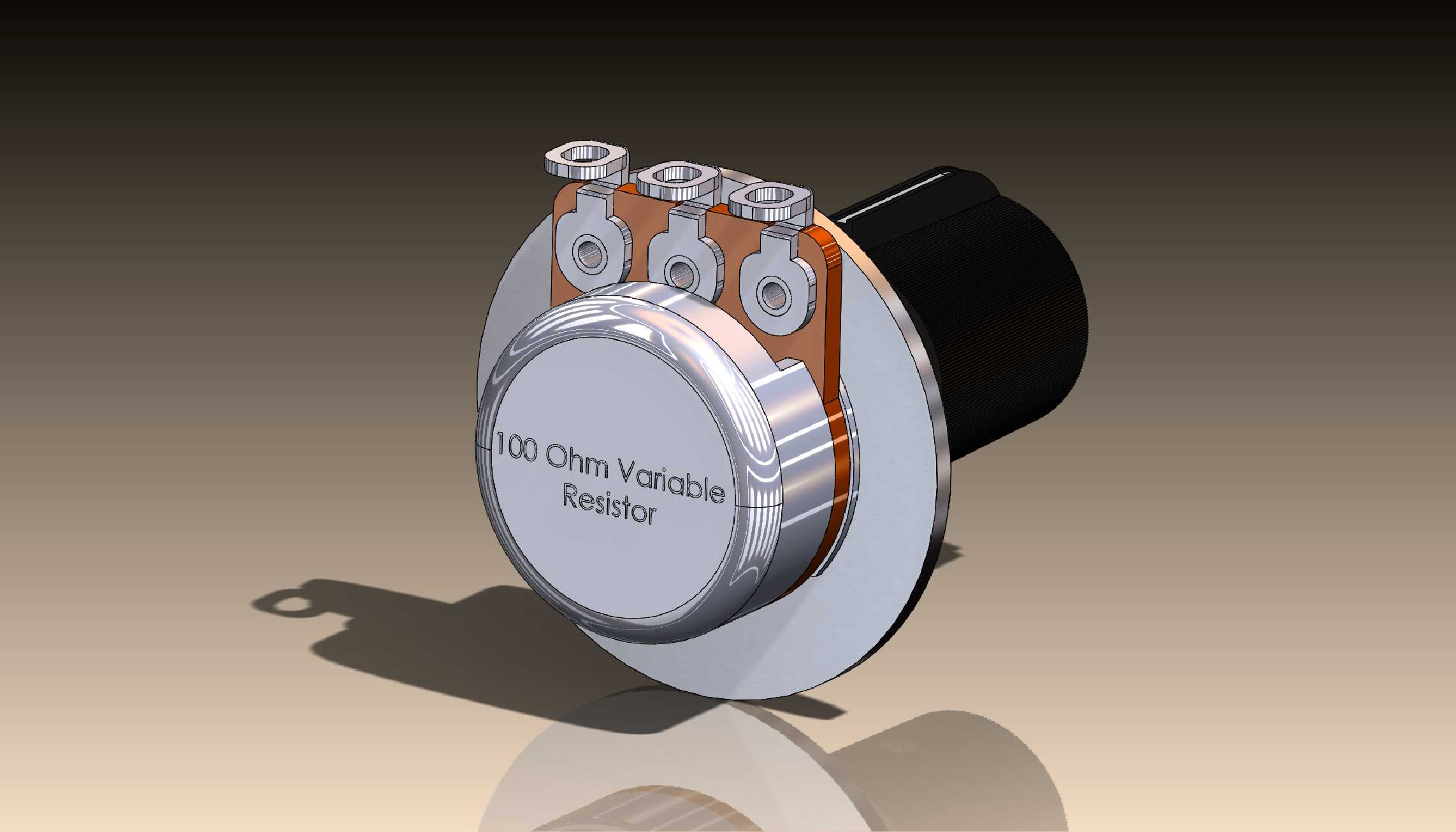

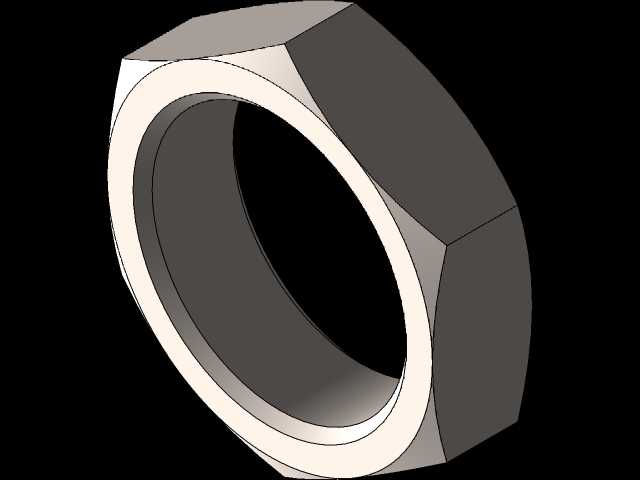

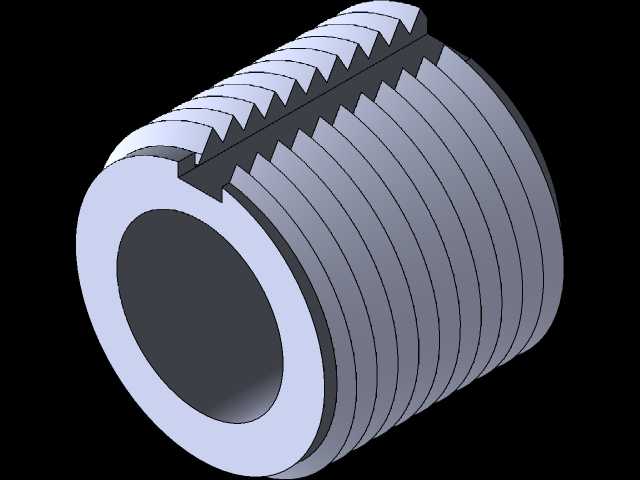

这款面板安装式可变电阻器是工业控制、仪器仪表领域常用的调节类电子元件，核心作用是通过旋转动作改变接入电路的电阻值，实现对电路参数的连续调节，常见应用场景包括实验台电源的电压电流调节、工业设备的参数校准旋钮、音频设备的音量调节模块、温控装置的阈值设定单元等，在各类需要手动连续调整电参数的面板设备中都有广泛部署。产品整体采用轴向前置的面板安装结构，前端搭配带防滑纹理的黑色绝缘旋钮，旋钮端面做了蓝色标识区方便操作人员快速识别调节位置，主体外壳为金属材质，既可以屏蔽外界电磁干扰对电阻精度的影响，也能提升元件的结构强度，适配工业场景下的频繁操作需求。元件背部设置三个接线端子，分别对应电阻两端固定引脚与中间滑动抽头，接线端采用焊片式结构，既可以直接焊接导线，也能搭配接线端子实现快速装配，端子旁设置绝缘隔层，避免接线过程中出现短路隐患。设计过程中优先考虑面板安装的适配性，主体带标准螺纹的安装轴段可以穿过设备面板的预制开孔，通过配套的锁紧螺母即可完成固定，安装后旋钮突出面板的高度符合人体工学操作范围，旋转时的阻尼力度经过调校，既不会因为过松导致参数漂移，也不会因为过涩提升操作难度。元件外圈印有刻度标识，配合面板上的基准标记可以直观显示当前调节的阻值比例，方便操作人员快速定位到目标参数区间。安装边界方面，元件主体的径向尺寸适配常规面板开孔规格，背部接线端的伸出长度预留了足够的接线操作空间，不会和面板内侧的其他元件产生干涉，整体结构紧凑，不需要额外占用过多柜内空间，同时金属外壳的接地设计可以有效提升电路的抗干扰能力，在复杂电磁环境的工业现场也能保持稳定的阻值输出。滑动接触片采用耐磨合金材质，经过数千次旋转测试后依然能保持稳定的接触性能，避免长期使用后出现接触不良、阻值跳变的问题，适配工业设备长周期运行的使用需求。
