3瓦445nm多模激光头驱动控制电源装置

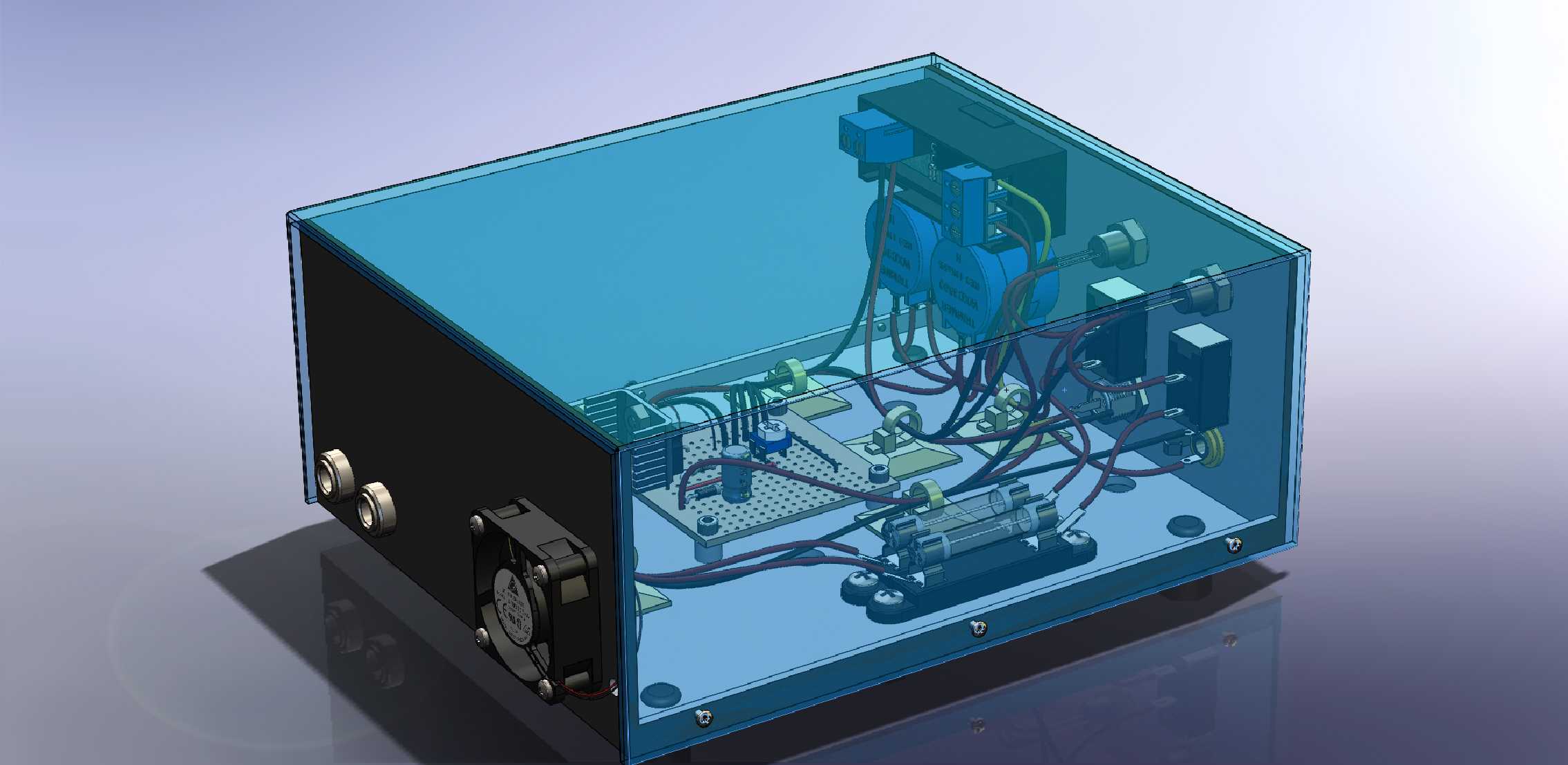

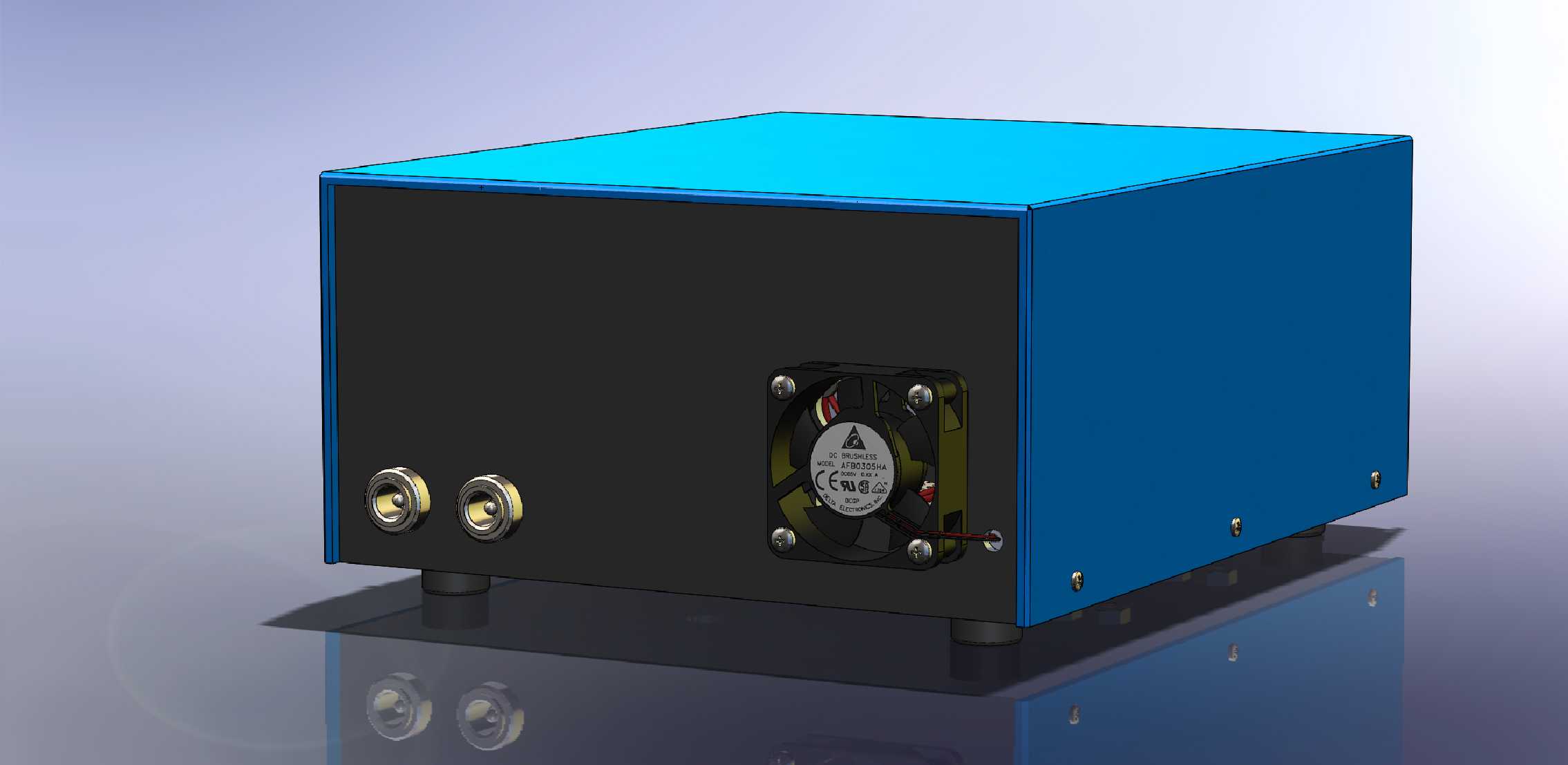

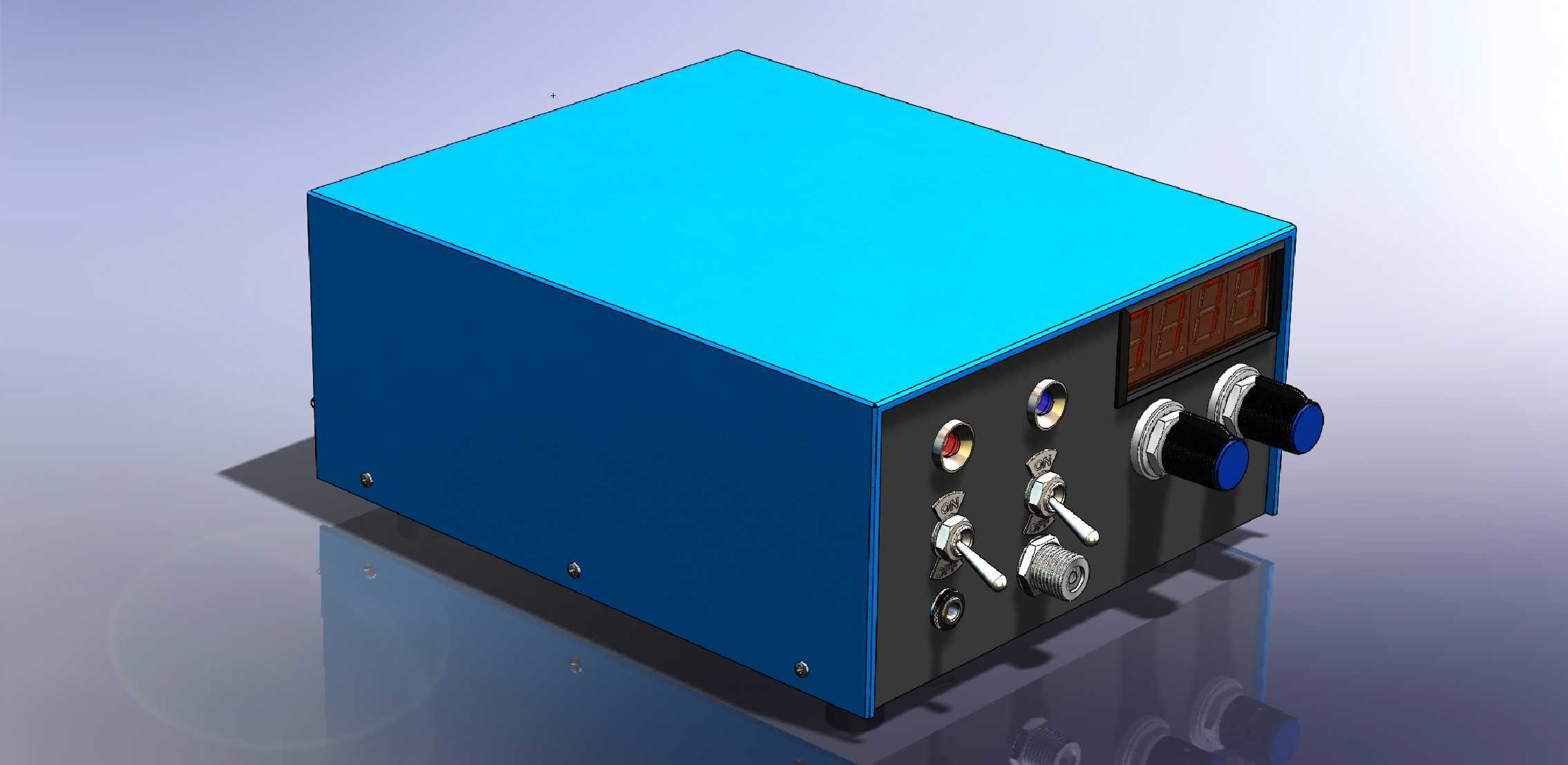

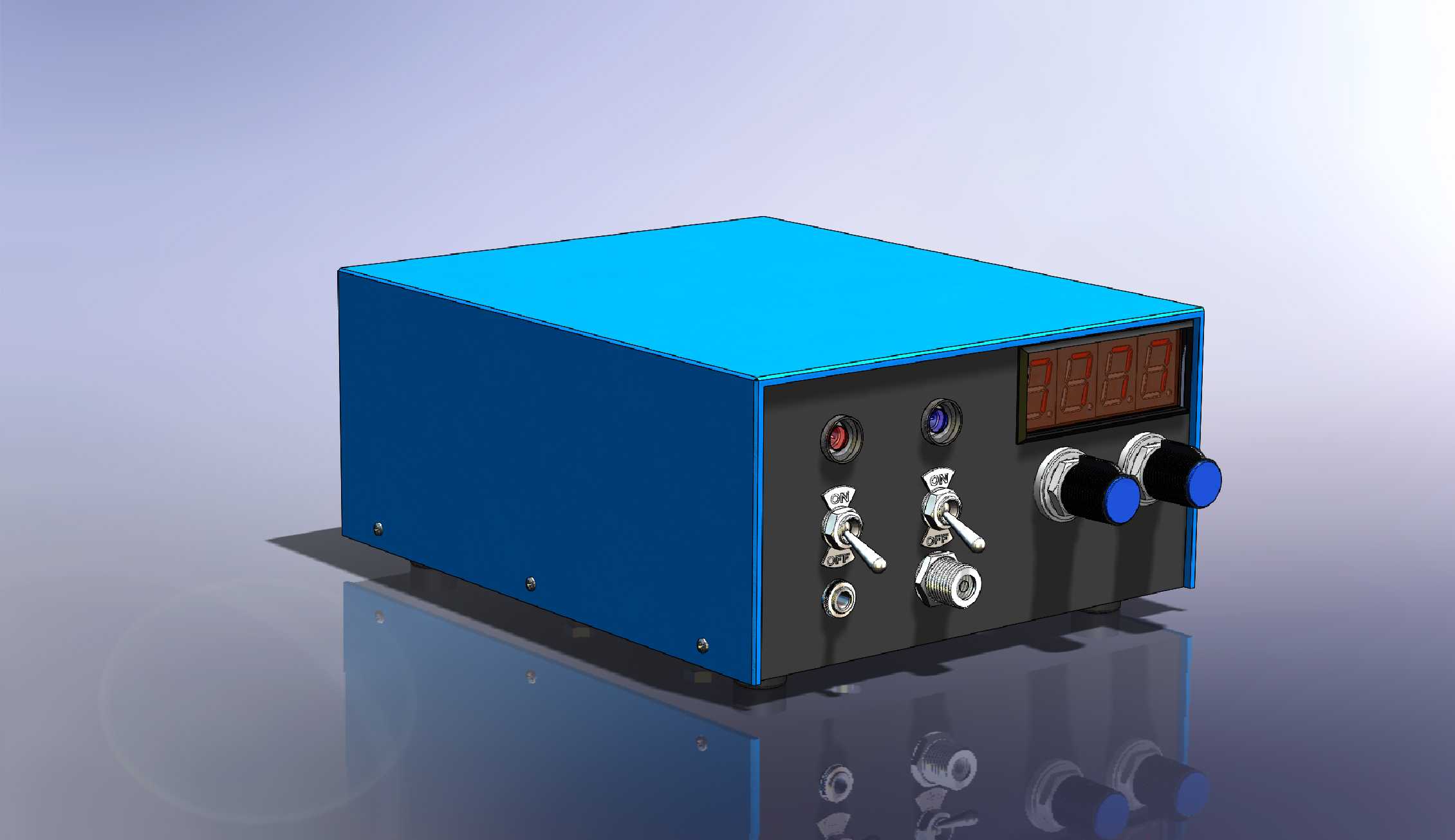

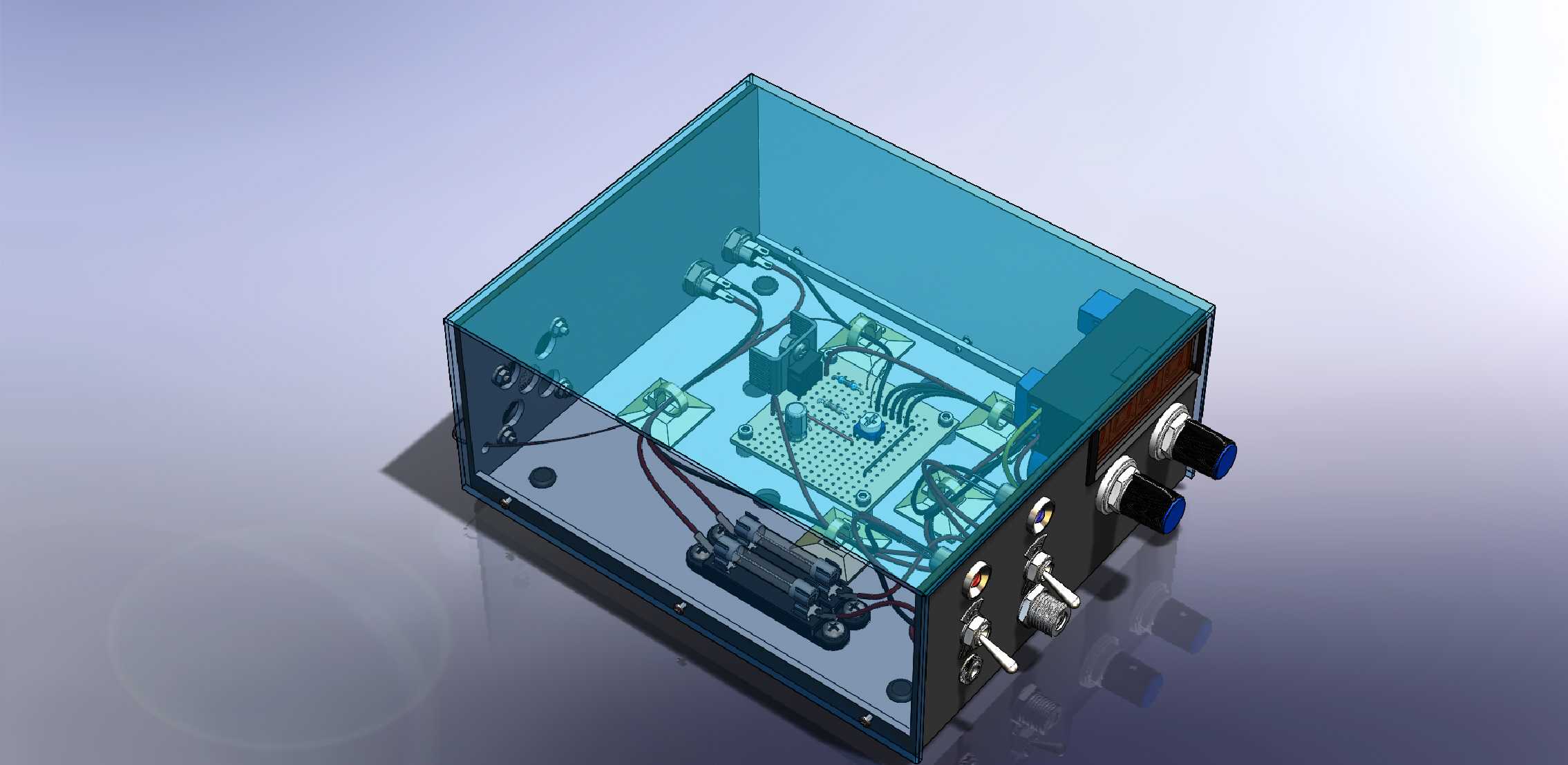

该装置面向中小功率激光加工、实验室光学测试、激光打标辅助配套等场景设计，核心为3瓦445nm多模激光头提供稳定的驱动输出与供电支撑，同时集成TEC控件输出端口，可直接对接激光头配套的温控组件，实现激光工作过程中的温度闭环管控，避免激光芯片因温升过高出现功率衰减、波长漂移甚至损坏的问题。整体采用箱体式集成设计，将驱动电路板、供电模块、接线端口、调节控件全部整合在金属壳体内，上盖采用透明可视化结构，既可以直观观察内部电路的接线状态、元件运行情况，也能在调试阶段快速排查接线松动、元件异常等问题，无需反复拆解壳体。前面板集成了调节旋钮、开关接口与输出端口，所有操作控件均布置在人员易操作的正面区域，接线端口做了分区标识，动力输出、信号控制、TEC温控端口独立排布，避免接线混淆，降低现场接线的出错概率。内部电路板采用架空安装方式，与壳体底部预留足够的散热间隙，配合金属壳体的被动散热能力，可满足长时间连续工作的散热需求，内部走线全部沿壳体边角规整排布，使用线卡固定避免线路散乱，既减少了线路之间的电磁干扰，也方便后期维护时的线路梳理。设计阶段充分考虑了桌面放置与小型设备集成的安装需求，整体外形紧凑方正，安装边界规整无突出异形结构，既可以直接放置在实验台、设备操作台面上作为独立驱动单元使用，也可以嵌入到小型激光加工设备的控制柜内部，作为配套功能模块集成安装，适配不同场景的安装空间要求。驱动电路部分做了稳压、过流保护设计，可根据激光头的实际工作需求精准调节输出电流，保证激光输出功率的稳定性，TEC控件输出可匹配常规半导体制冷片的驱动需求，实现对激光头工作温度的精准调控，保障激光输出的波长一致性与功率稳定性，满足激光加工、光学实验等场景对激光源稳定工作的核心要求。
