可调节压紧式工业箱柜搭扣锁具结构

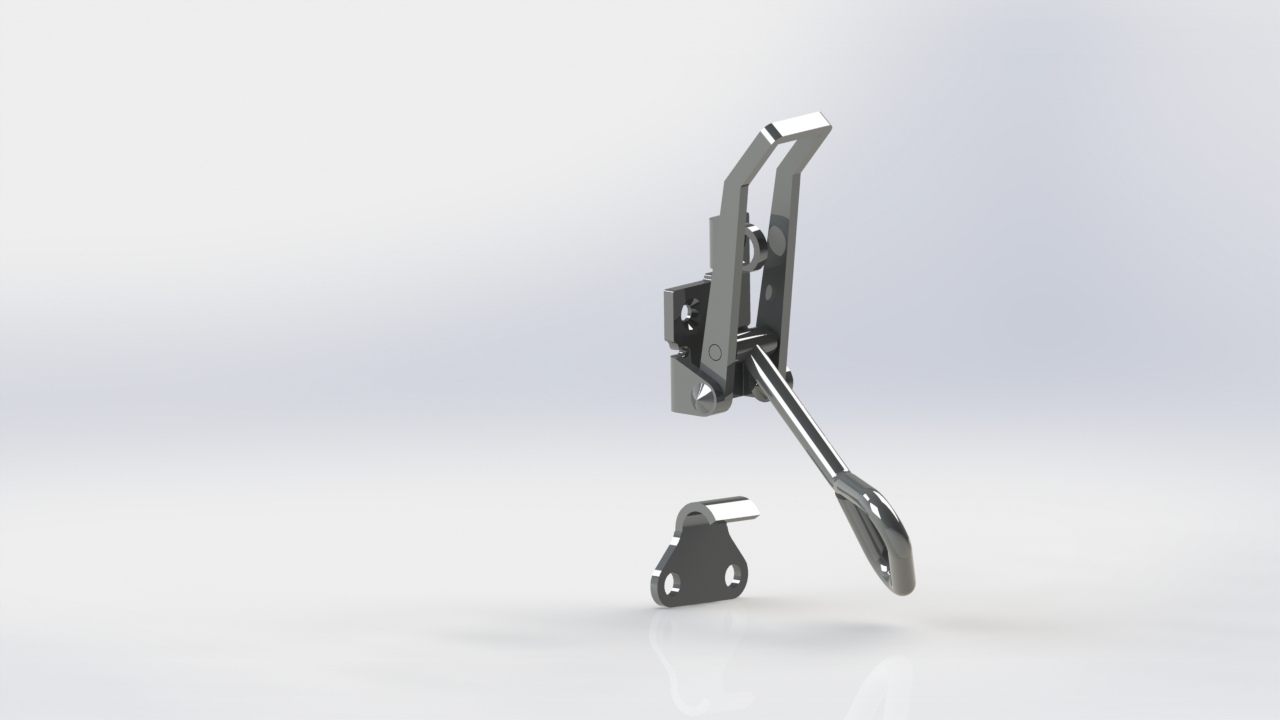

这款搭扣结构是工业领域应用十分广泛的快开式锁固连接件，主要适配各类需要频繁启闭的检修舱门、设备防护外罩、储物抽屉、小型工业机箱以及特种车辆的侧开舱门场景，在物流周转箱、户外机柜、食品加工设备的密封门体上也能见到这类结构的身影，它的核心作用是通过杠杆式的机械压紧力，让两个被连接的部件实现紧密贴合，既可以保证门体闭合后的密封性，避免灰尘、水汽进入设备内部，也能在设备运行过程中防止门体意外松脱开启，提升设备整体的安全防护等级。从功能特性来看，这款搭扣采用了偏心压紧的杠杆原理设计，操作时只需要扳动带环形握把的操作杆，就能通过联动的转轴结构带动锁钩完成扣合与解锁动作，整个操作过程不需要额外借助工具，徒手就能快速完成，单次启闭操作耗时不超过两秒，非常适合需要高频次开合的使用场景。锁钩部分做了圆弧过渡处理，在扣合过程中不会与配套的锁座产生刚性磕碰，长期使用也不容易出现磨损变形，同时操作杆的环形握把做了圆润的弯折处理，握持施力时手感舒适，不会出现硌手的问题，即便是戴着手套操作也能轻松施力。在设计思路上，这款搭扣充分考虑了工业场景的安装适配性，整体采用分体式结构，分为主动锁体和配套锁座两个独立部分，两个部件都预留了标准的安装孔位，安装时只需要在对应的门体和门框上打好对应尺寸的安装孔，用标准紧固件就能完成固定，不需要对门体做复杂的开槽加工，适配不同厚度的门板安装需求，即便安装位置存在一定的尺寸偏差，锁钩的活动余量也能自动补偿偏差，保证扣合的紧密性。从安装边界来看，主动锁体的安装底座为平板式结构，安装面平整，只需要很小的安装空间就能完成固定，配套锁座同样为薄型平板设计，突出安装面的高度很低，不会在门体开启时形成突出的磕碰点，整体结构的运动部件都做了限位设计，扳动操作杆到最大开启位置时也不会出现部件脱离的问题，锁合状态下操作杆会自然贴合在锁体侧面，不会额外占用外部空间，也不容易被外部物件意外挂碰解锁。整体结构没有复杂的弹性零件，全部采用刚性金属构件加工而成，抗冲击性能优异，即便在有振动的设备上使用，也不会因为长期振动出现松脱的问题，压紧力可以通过转轴处的调节结构进行微调，能够适配不同厚度的密封胶条使用场景，满足不同等级的密封防护需求。
