1/4英寸面板安装式拨动开关结构设计

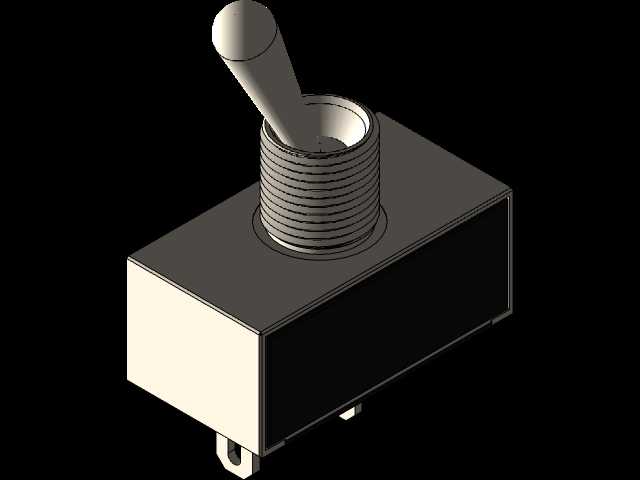

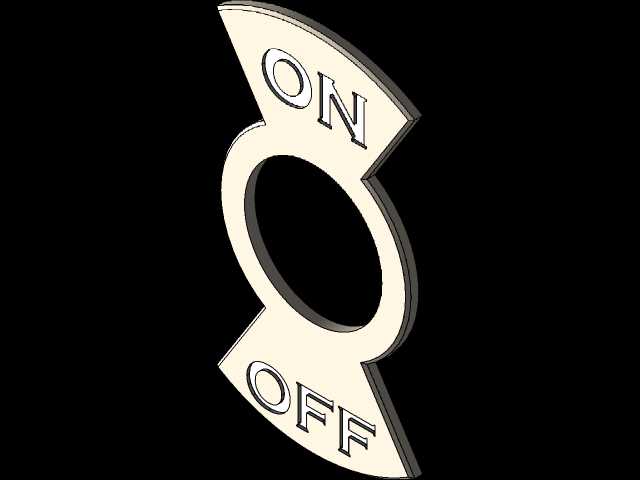

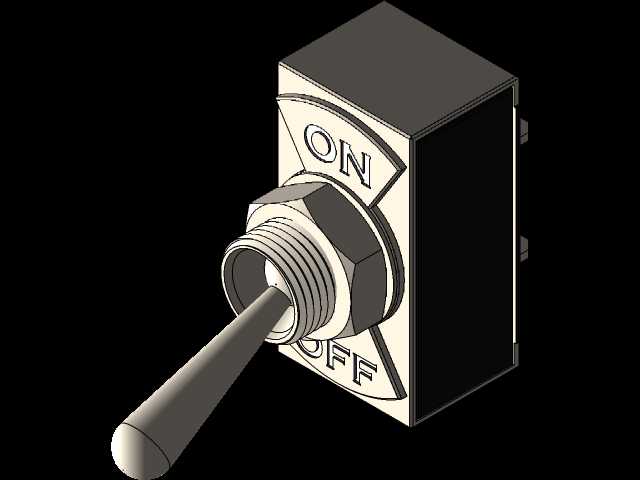

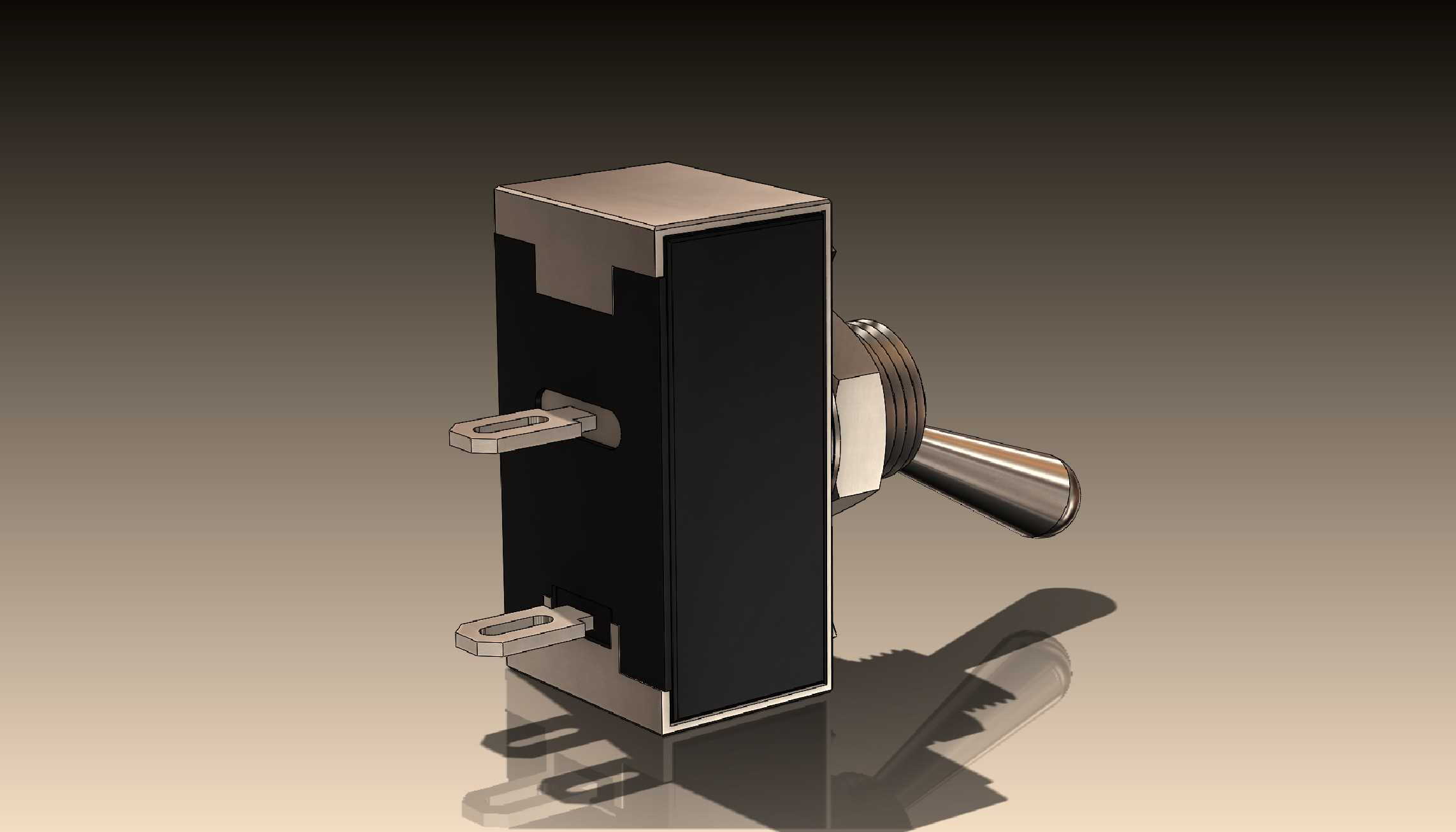

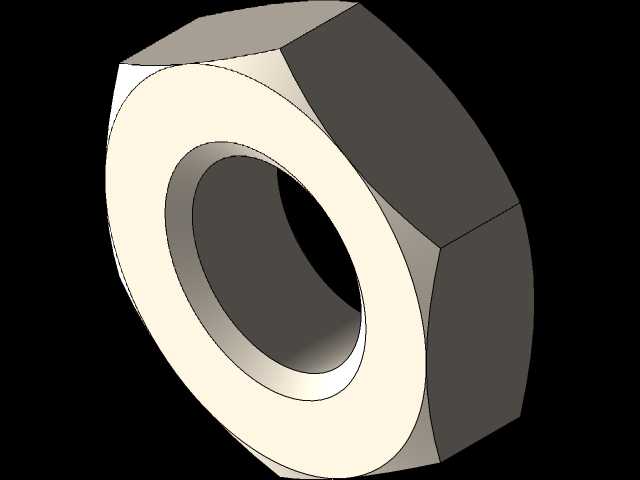

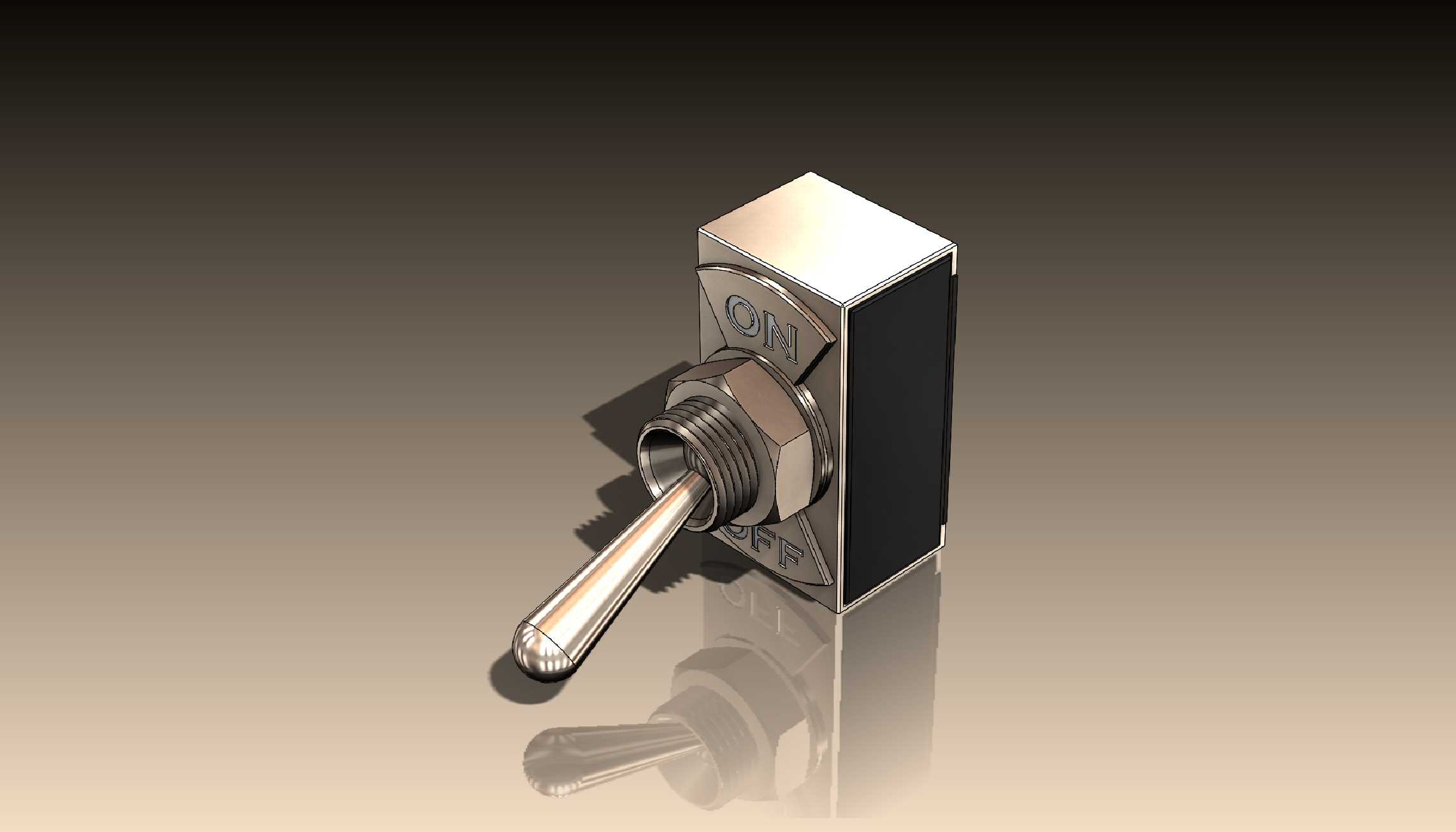

这款1/4英寸面板安装式拨动开关，是面向低压电控回路、小型电子设备、工业操控面板场景开发的手动通断控件，核心作用是在紧凑安装空间内实现单路或双路电路的可靠通断切换，常见于小型仪器仪表、手持工控设备、音频功放装置、低压配电信号回路、实验测试台架等场景，作为手动控制的电源开关、信号切换开关使用，相比按键式开关具备明确的档位位置反馈，操作人员无需目视即可通过拨杆的位置判断电路通断状态，有效降低误操作概率。从功能特性来看，该款开关采用金属拨杆搭配金属锁紧安装螺母的结构，拨杆表面做了圆滑抛光处理，操作时的触感顺滑无毛刺，拨杆摆动行程设计在合理区间，既不会因为行程过短导致误触发，也不会因为行程过长增加操作力度；开关本体采用方形金属外壳包裹内部触点结构，外壳侧面预留了清晰的档位标识，能够直观提示开关的通断方向，金属外壳同时具备一定的电磁屏蔽作用，可降低外部电磁信号对内部触点接触可靠性的干扰，适配存在轻度电磁干扰的工业应用场景。在设计思路上，这款开关优先考虑面板安装的适配性与长期操作的耐用性，安装端采用标准1/4英寸外螺纹结构，配套六角锁紧螺母，安装时仅需在面板上开设对应直径的安装圆孔，将开关本体从面板正面穿入后，在面板背面旋紧锁紧螺母即可完成固定，无需额外的固定支架或复杂连接件，大幅降低面板加工与装配的工作量；内部触点采用弹性接触结构，拨杆摆动时带动触点实现快速分合，减少触点拉弧对接触寿命的影响，拨杆与本体的衔接处做了密封台阶设计，可阻挡日常使用中的灰尘、少量飞溅液体进入开关内部，提升复杂使用环境下的工作可靠性。从安装边界与尺寸来看，开关本体的方形外壳尺寸适配紧凑面板布局，安装后突出面板的高度经过优化，不会因为突出过多在设备搬运、操作过程中被意外磕碰触发，背面的接线端预留了充足的接线空间，适配常规线径的导线焊接或压接，安装螺纹的长度可适配厚度在常规范围内的金属、塑料面板，锁紧螺母拧紧后不会出现松动偏移，长期频繁拨动也能保持安装位置的稳固，不会因为操作力度导致开关在面板上转动或下陷。
