2毫米孔径直插式直流电源插孔结构

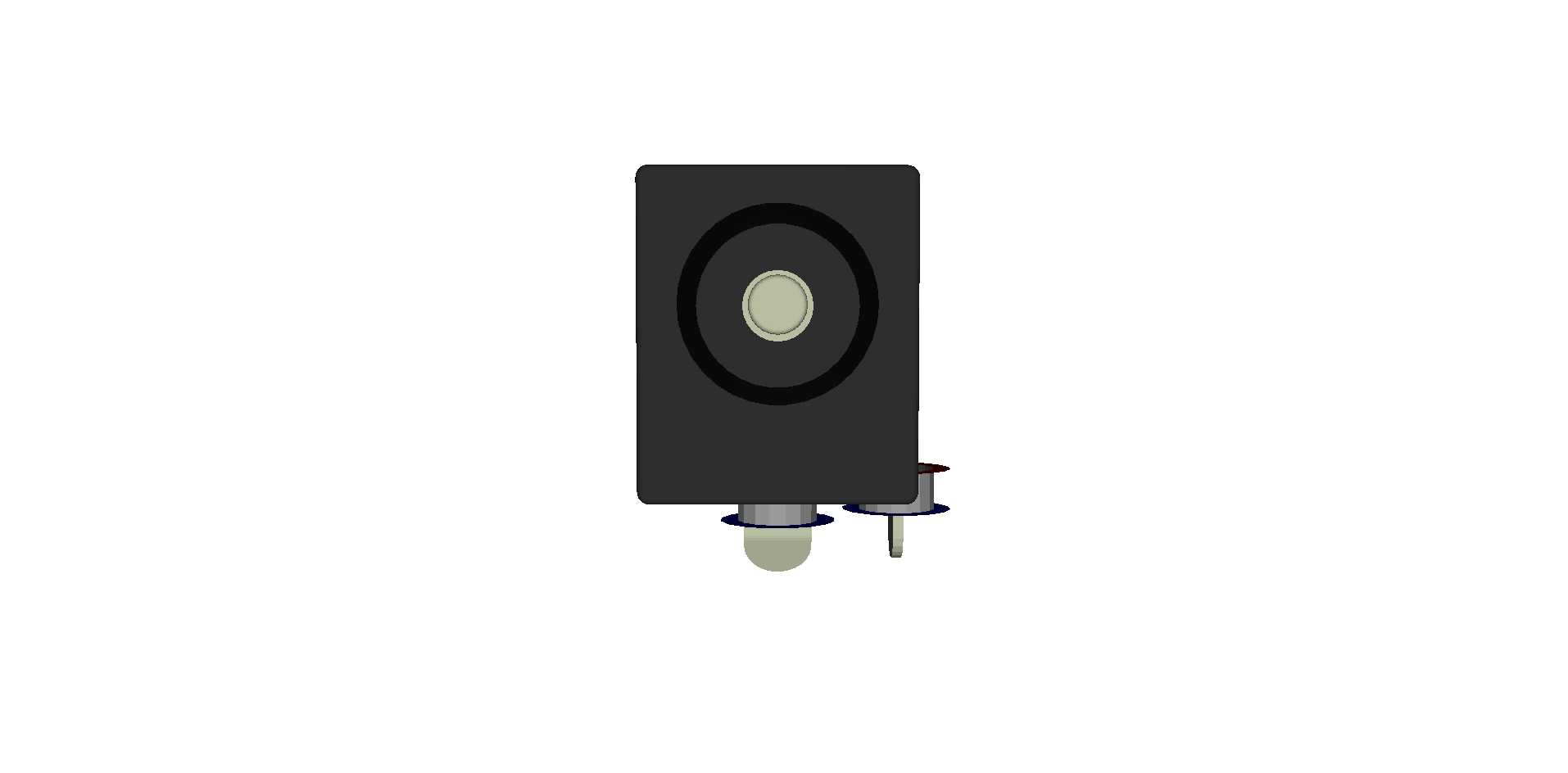

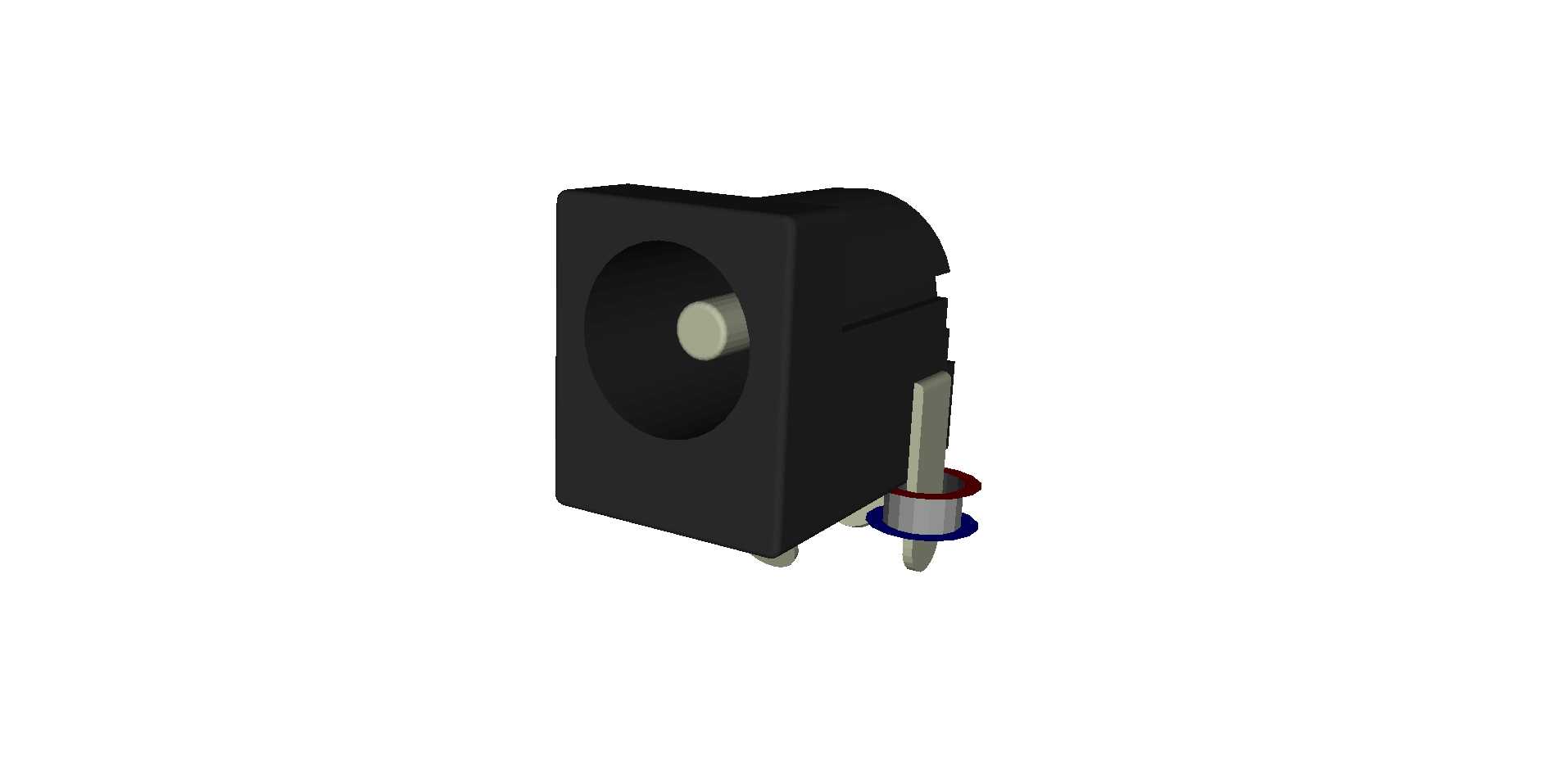

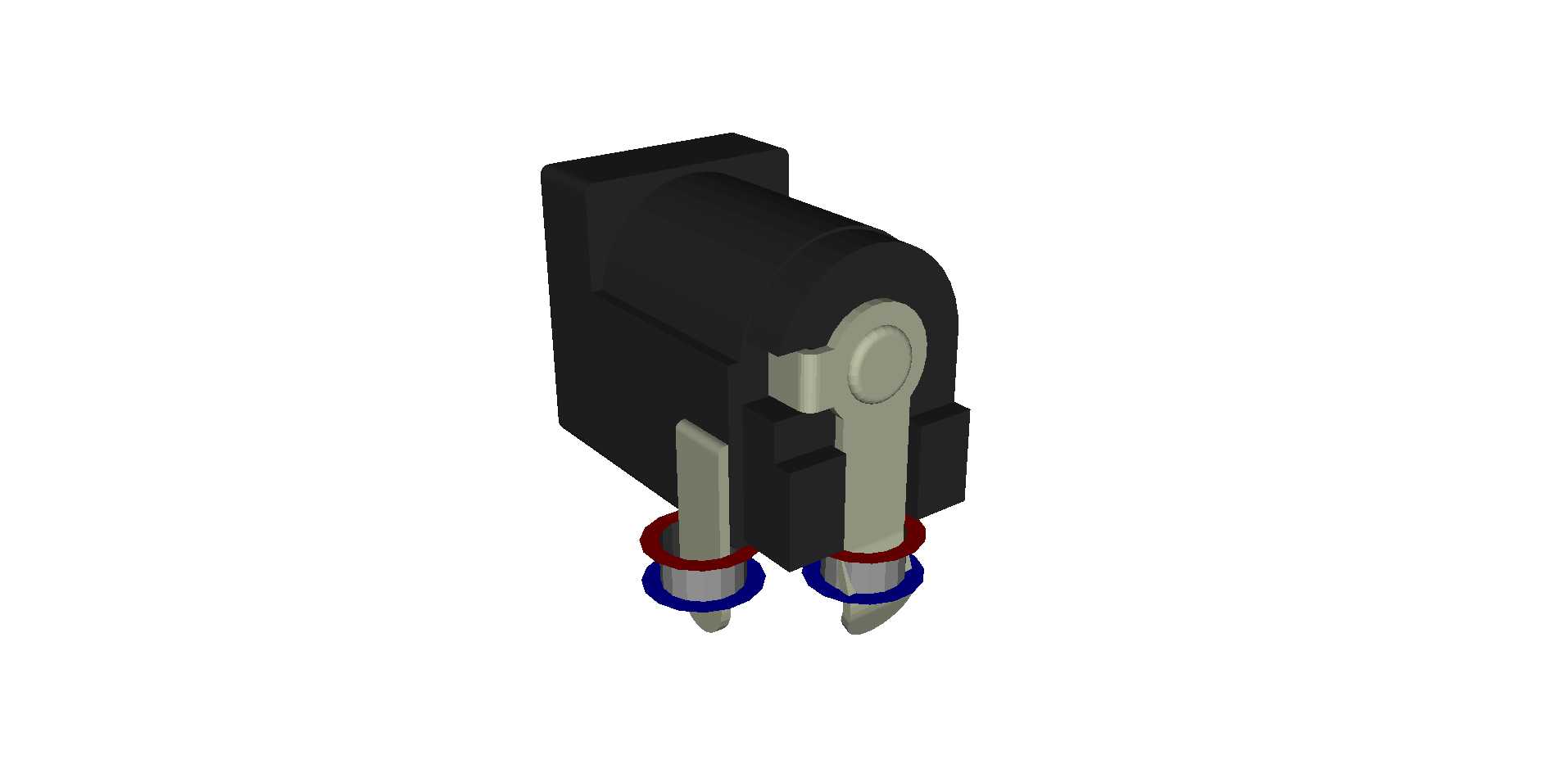

这款2毫米孔径直插式直流电源插孔，是板载直流供电场景中应用极为广泛的基础连接部件，常见于小型消费电子、嵌入式开发板、便携检测仪器、小型工控传感模块、桌面型数码外设等产品的供电输入端口，承担着外接直流电源与设备内部电路之间的电力传输衔接作用，是低压直流供电设备实现外部电源接入的核心接口组件之一。从实际使用场景来看，这类插孔适配外径匹配、内芯直径2毫米的直流电源插头，能够在常规低压直流供电回路中稳定传输电力，适配多数小功率电子设备的供电需求，日常使用中可承受常规插拔操作的机械应力，保障供电连接的可靠性。在功能特性设计上，这款插孔采用直插式板载安装结构，引脚设计适配常规PCB板的通孔焊接工艺，插装后可通过波峰焊或手工焊接牢固固定在电路板上，插孔内部设置有弹性接触结构，插头插入后可与内芯、外壁形成稳定的电气接触，降低接触电阻带来的压降损耗，同时插孔本体采用绝缘耐温的工程塑料材质，可隔绝引脚之间的电气连接，避免焊接及使用过程中出现短路风险，外露的金属接脚除信号与电力传输引脚外，还设置有固定支撑结构，插装后可强化与PCB板的连接强度，减少长期插拔带来的焊点应力损伤。从设计思路层面，这款插孔的结构完全围绕板载安装的空间适配与使用可靠性展开，插孔主体采用卧式贴板布局，安装后整体突出电路板的高度控制在紧凑范围内，不会占用过多设备内部的堆叠空间，适配小型化电子设备的内部空间设计需求；插孔的开口朝向可根据设备外壳的开孔位置精准对齐，方便外部插头的插拔操作，引脚的间距与长度经过优化，既满足通孔插装的焊接工艺要求，也避免引脚过长占用电路板背面的元件布置空间。在外形尺寸与安装边界上，这款插孔主体为方正的黑色绝缘基座，插孔开口位于基座正面中心位置，2毫米的内芯尺寸适配对应规格的电源插头，基座侧面伸出的焊接引脚呈直排布局，安装时需在PCB板上对应位置开设匹配孔径的安装通孔，引脚穿过通孔后焊接固定，基座底部贴合PCB板面，安装后整体的横向、纵向占用尺寸紧凑，可在电路板上与周边电容、电阻等小型元件保持合理的安全间距，不会出现结构干涉；插孔前端的圆形接口边缘做了轻微的导向倒角，插头插入时可自动对齐中心，减少盲插时对插孔内部接触件的损伤，同时基座侧面的定位结构可在插装时卡在PCB板的对应定位槽内，避免焊接过程中插孔出现偏移错位，保障生产装配时的位置精度。
