杠杆式多工位钻孔定位工装结构

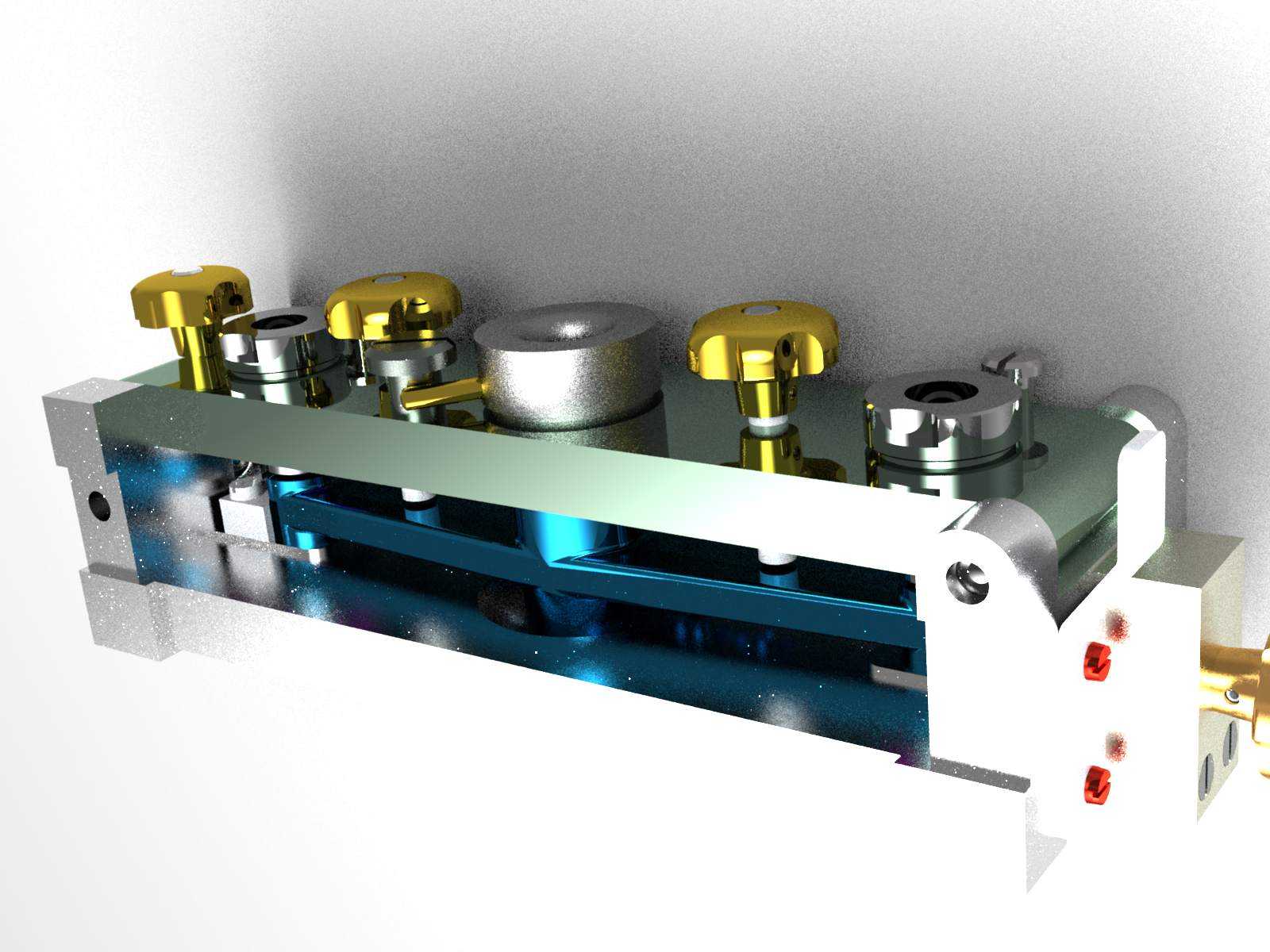

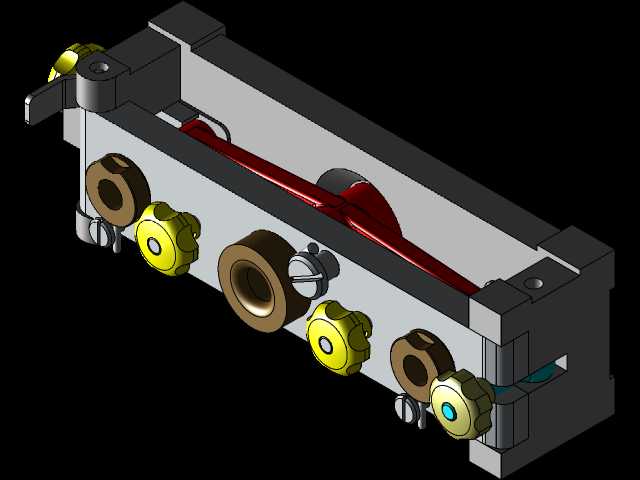

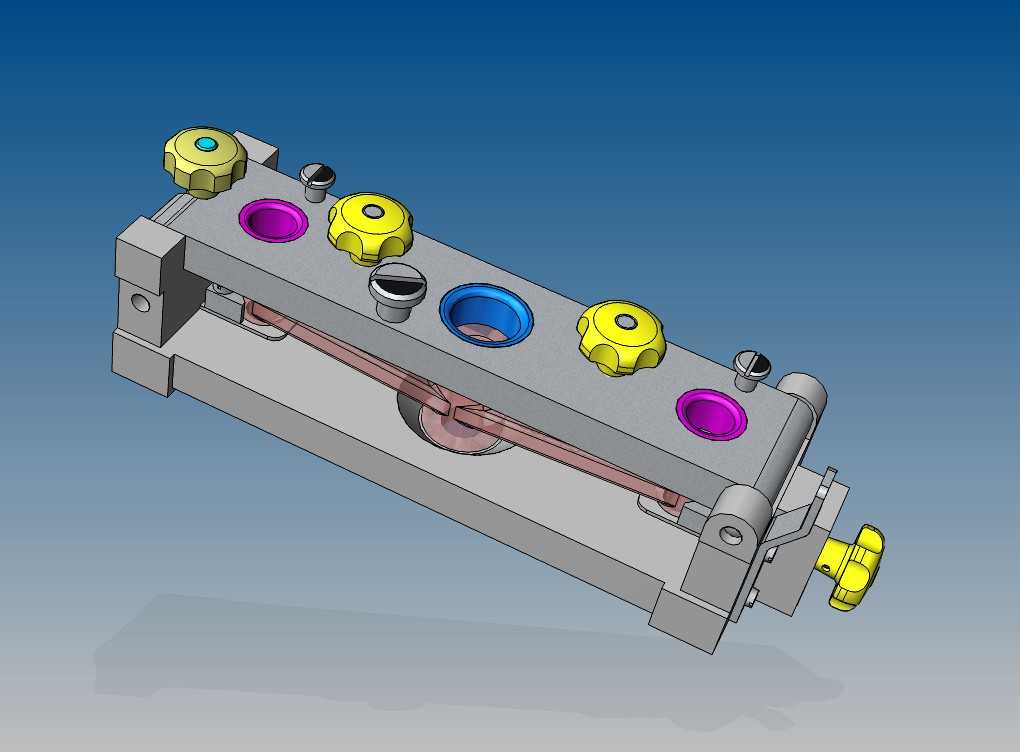

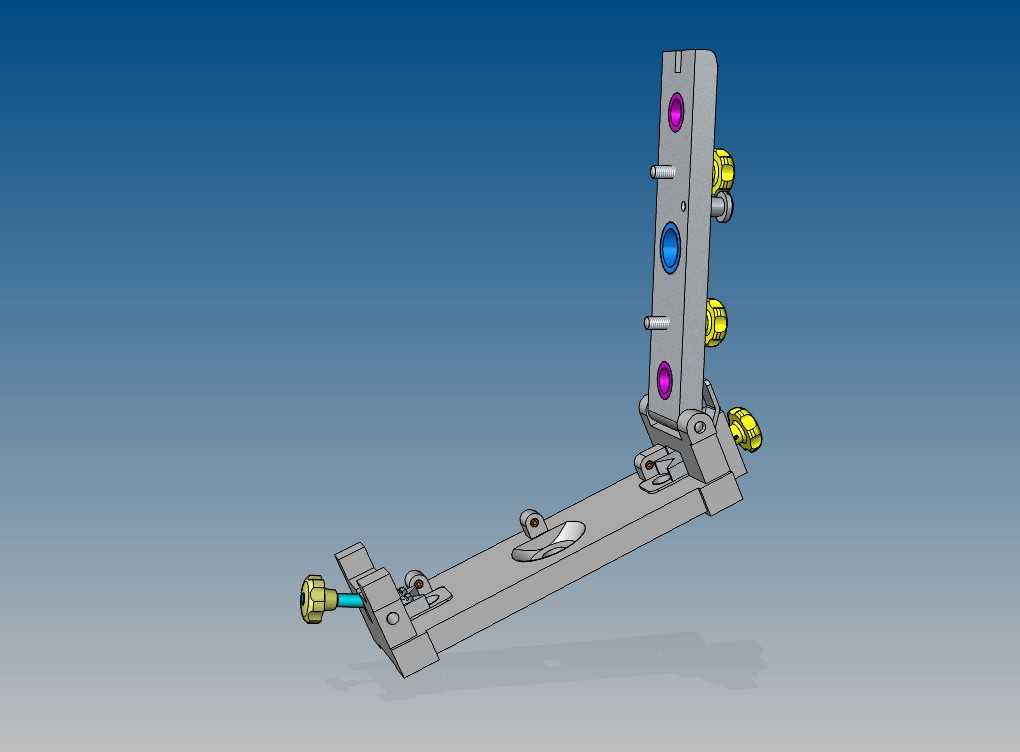

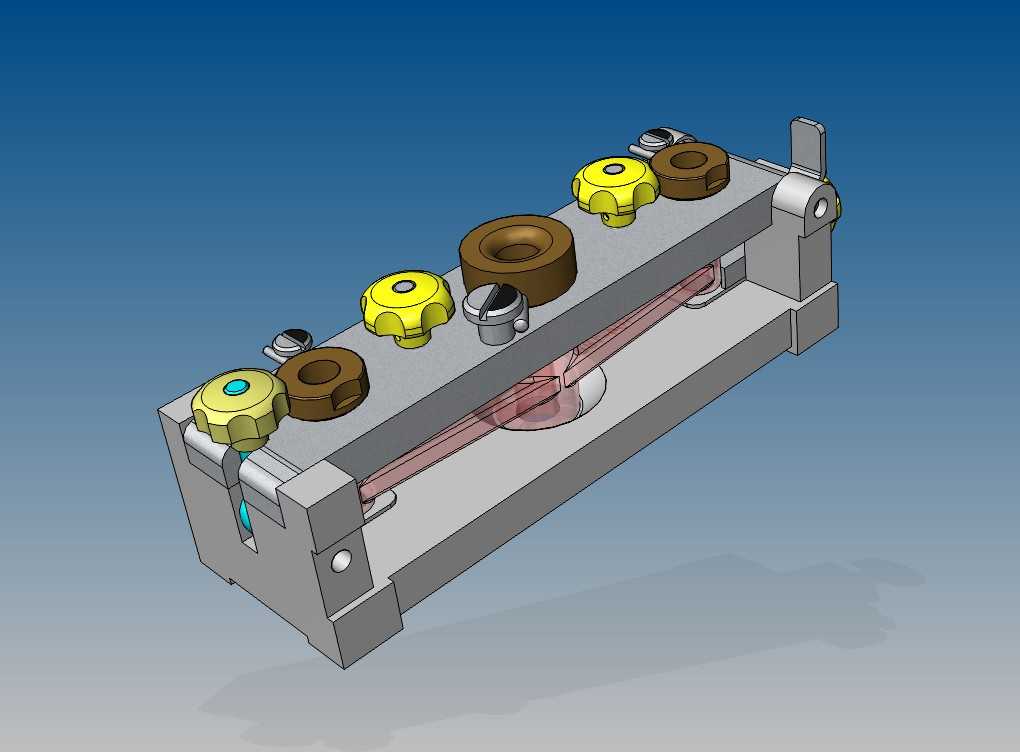

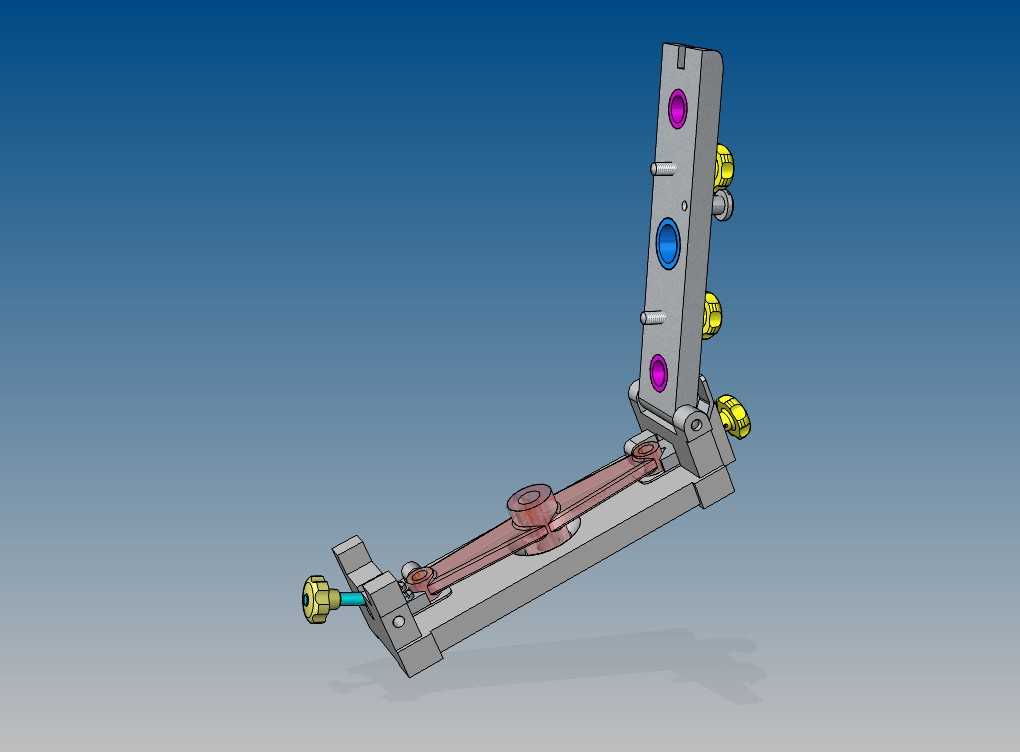

这款杠杆式钻模主要应用于机械加工车间的批量钻削工序场景，针对长条类异形工件上多组不同孔径、不同轴向位置的孔系加工需求设计，能够在普通钻床、摇臂钻床设备上完成工件的快速装夹与精准定位，替代传统划线找正的低效加工方式，大幅降低同批次工件的孔位位置误差，提升批量钻孔加工的一致性与生产效率。在实际加工场景中，该钻模可适配长条状杆类、板类工件的多孔加工需求，无需反复拆卸调整工件装夹位置，一次装夹即可完成全部待加工孔位的钻削引导，有效减少工件装夹辅助时间，同时避免多次装夹带来的累积定位误差，尤其适合中小批量零部件的孔系加工工序，能够稳定保证各孔的位置度、同轴度等形位公差要求。从功能特性来看，该钻模采用杠杆式夹紧机构，操作端设置在工装侧端，操作人员只需扳动端部的夹紧手柄，即可通过内部的杠杆传动结构带动压块同步压紧工件，夹紧力分布均匀，不会造成薄壁工件的装夹变形，同时夹紧行程充足，可适配一定厚度范围内的不同规格工件；钻模板上集成了多组不同直径的钻套孔，分别对应工件上不同规格的待加工孔位，钻套采用耐磨材质制作，可长期承受钻头的往复摩擦，磨损后也可快速更换，无需整体更换钻模板；钻模上设置的多个可调定位支承，可根据工件的实际外形调整支承高度，保证工件装夹后处于水平稳定状态，避免钻孔过程中工件出现颤动、偏移问题。在设计思路上，该结构优先考虑装夹操作的便捷性与定位精度的稳定性，将夹紧操作端布置在工装侧方，避开钻床主轴的加工操作区域，操作人员在装夹、拆卸工件时无需将手伸入加工区域，提升操作安全性；钻套孔的位置严格匹配工件孔系的设计尺寸，各孔之间的位置公差控制在钻削加工允许的精度范围内，保证加工出的孔位无需二次修正即可满足装配要求；整体底座采用厚重的铸铁结构设计，自身重量充足，可有效抵消钻削过程中的振动，无需额外将钻模固定在钻床工作台上即可稳定放置，适配多台钻床之间的灵活转用。从安装边界与外形尺寸来看，该钻模整体为长条式卧式布局，长度方向适配长条工件的加工行程，宽度方向尺寸紧凑，不会占用过多钻床工作台面空间，高度方向预留了充足的钻头进给行程，可适配不同长度规格的麻花钻安装使用；工装底部为平整的安装基准面，放置在工作台面上即可保证自身水平度，如需长期固定在某台设备上，也可通过底座上的预留安装孔使用螺栓完成锁紧固定，适配不同生产场景的使用需求。
