银石瑞文RVZ01紧凑型mITX电脑机箱结构设计

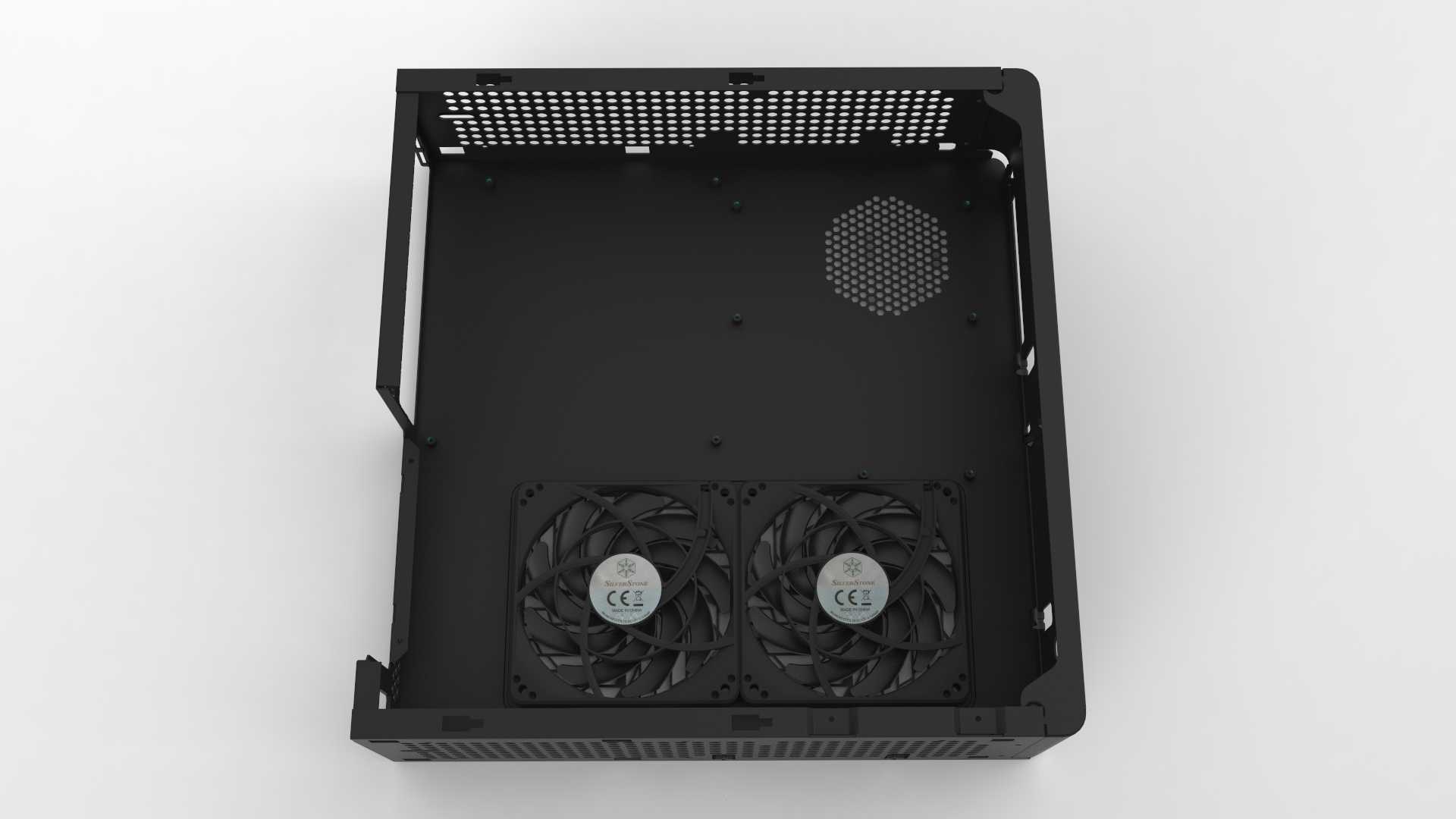

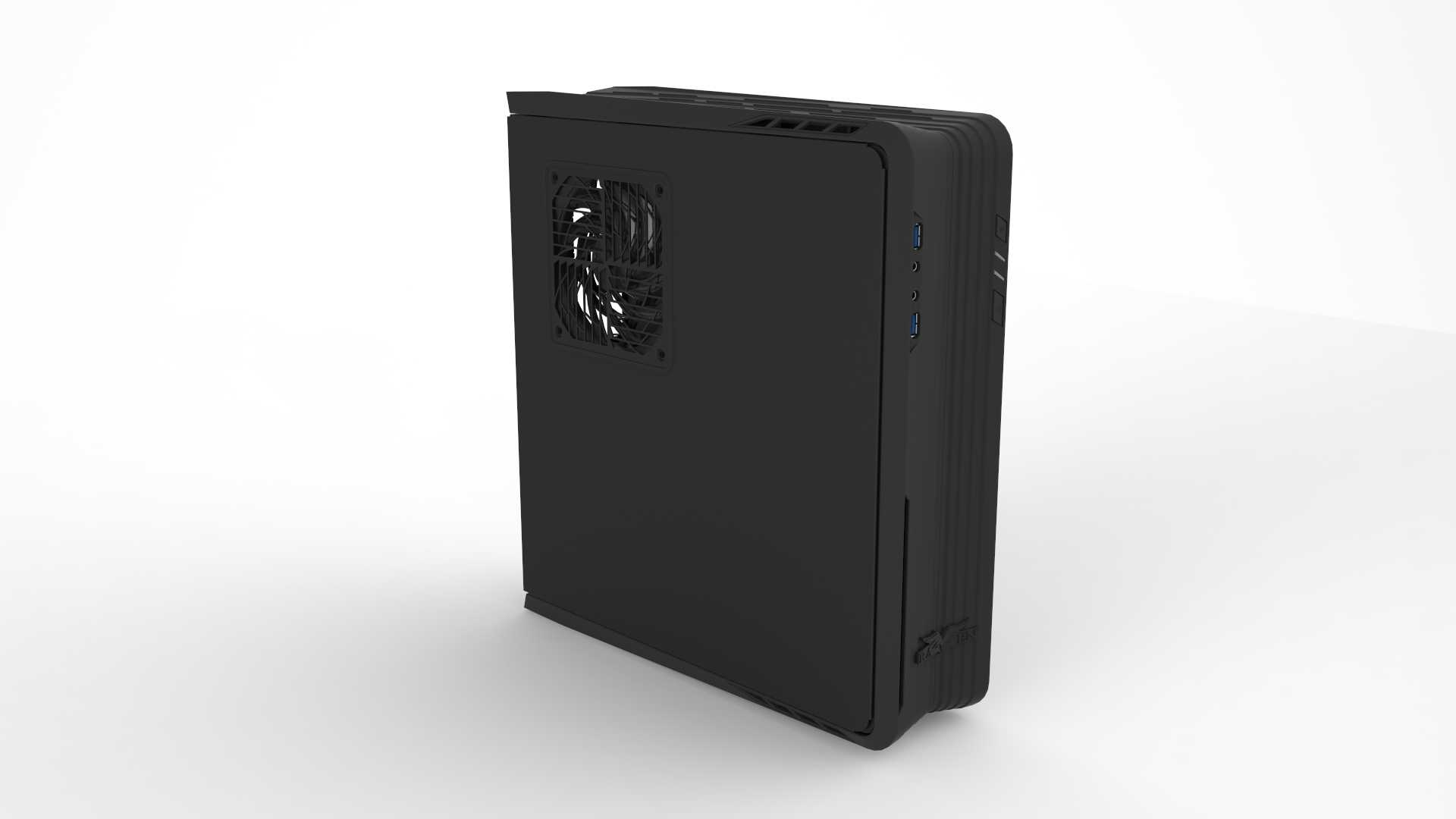

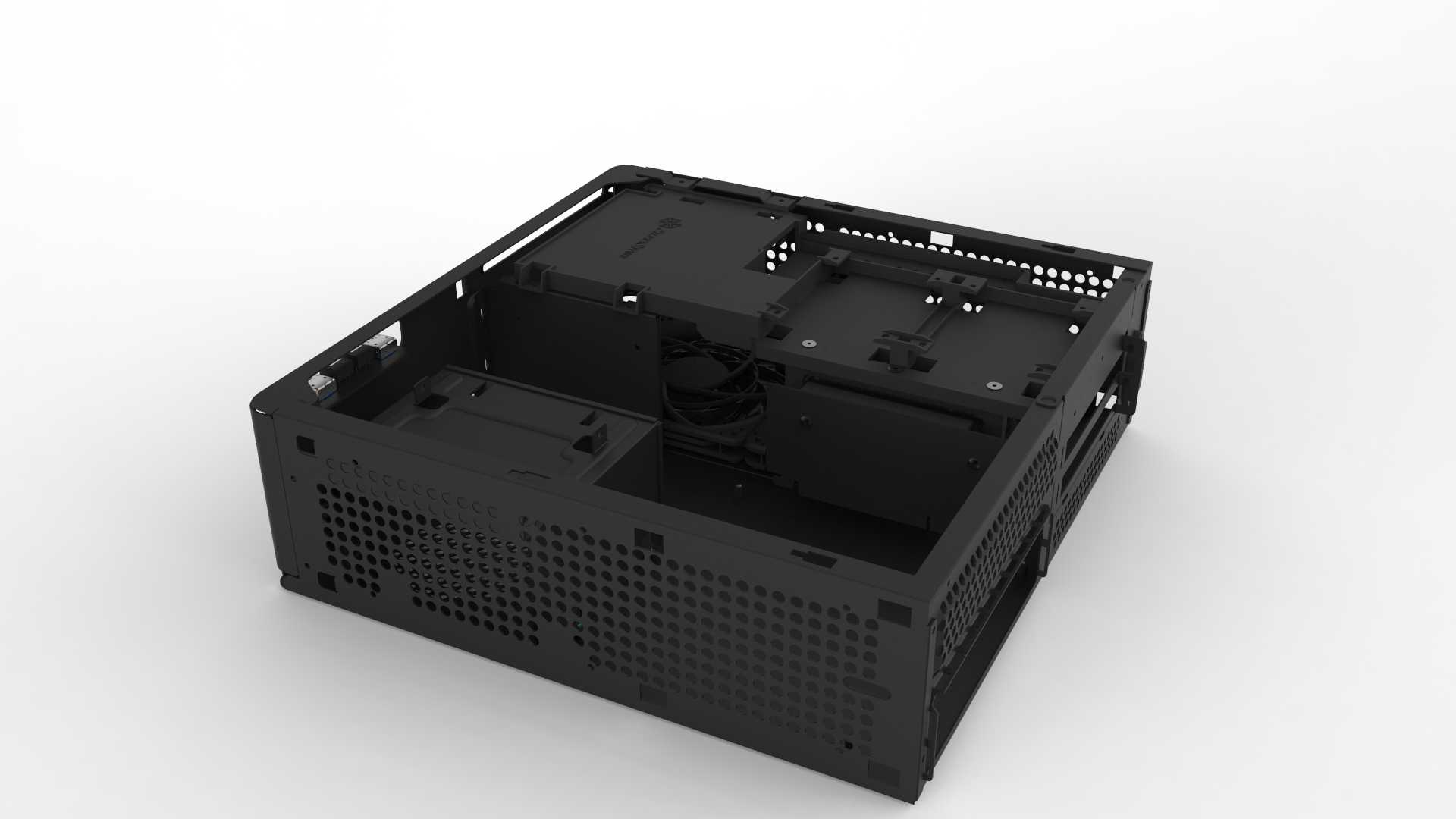

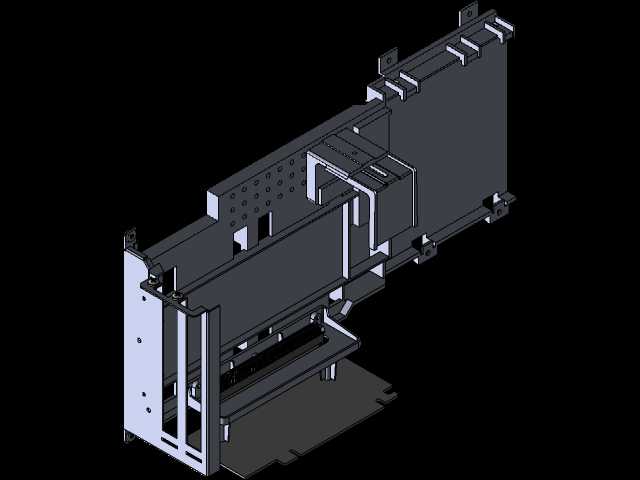

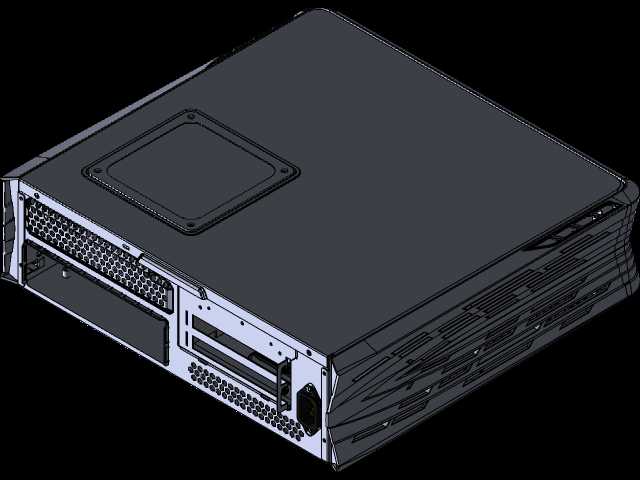

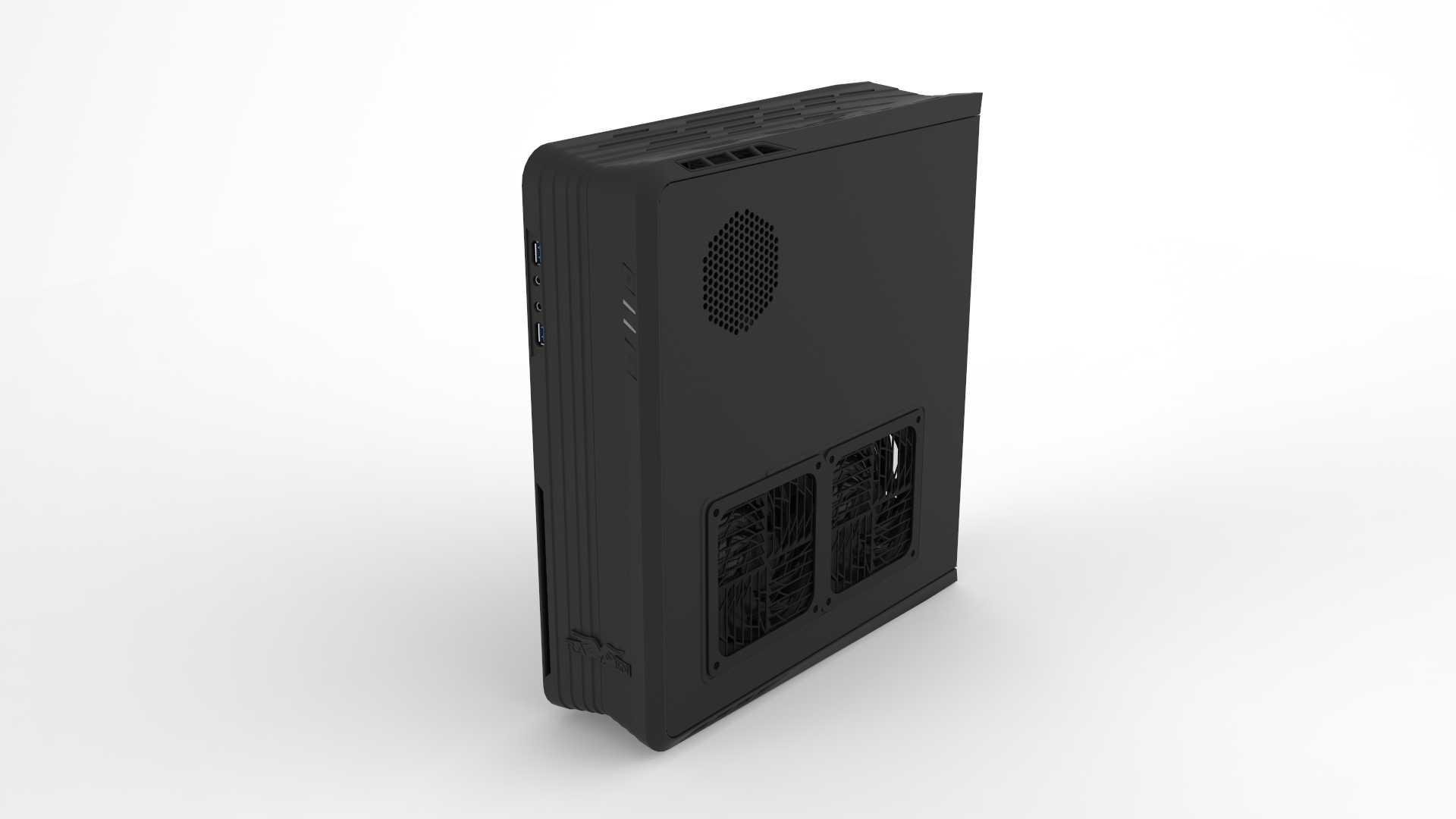

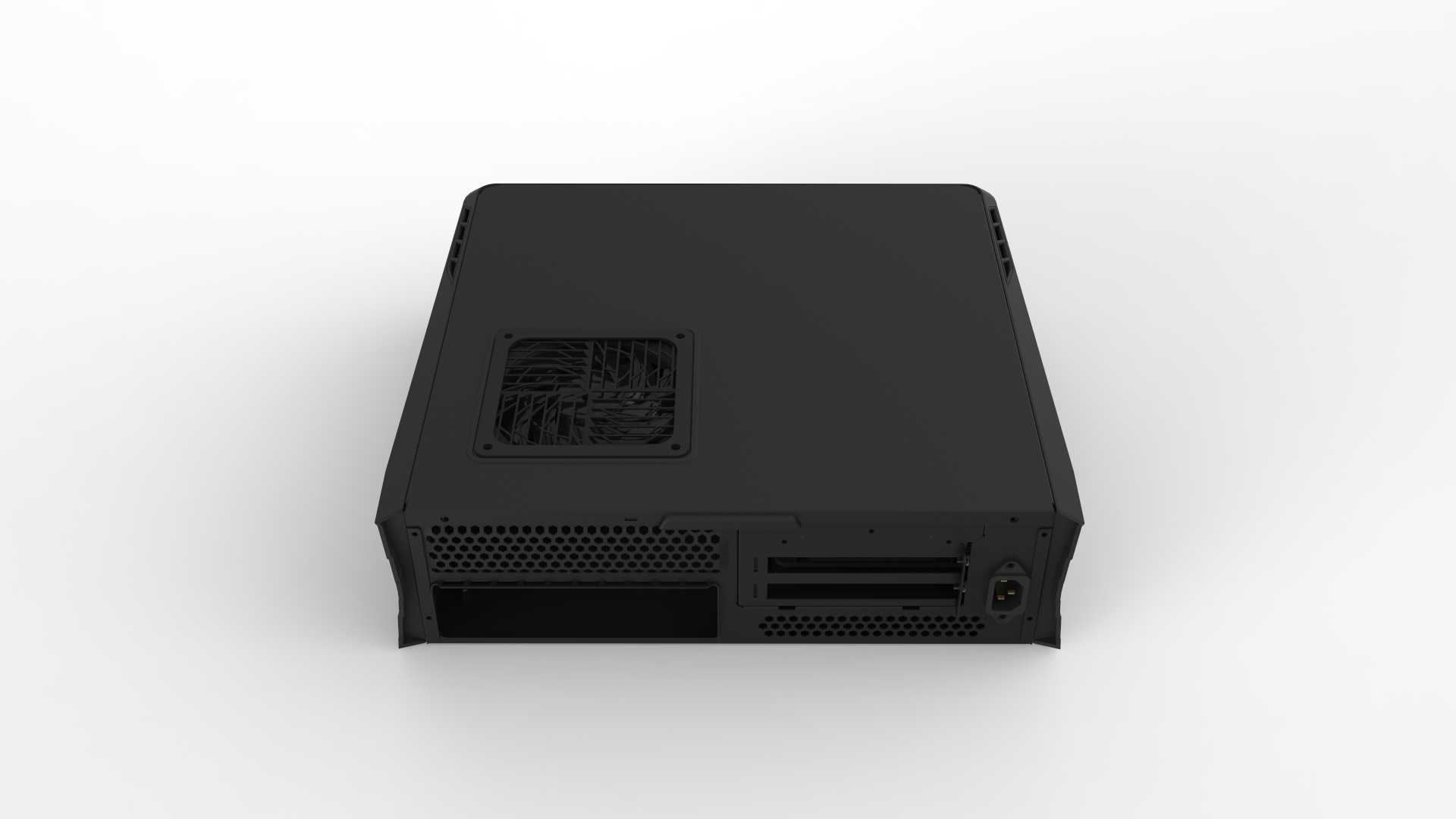

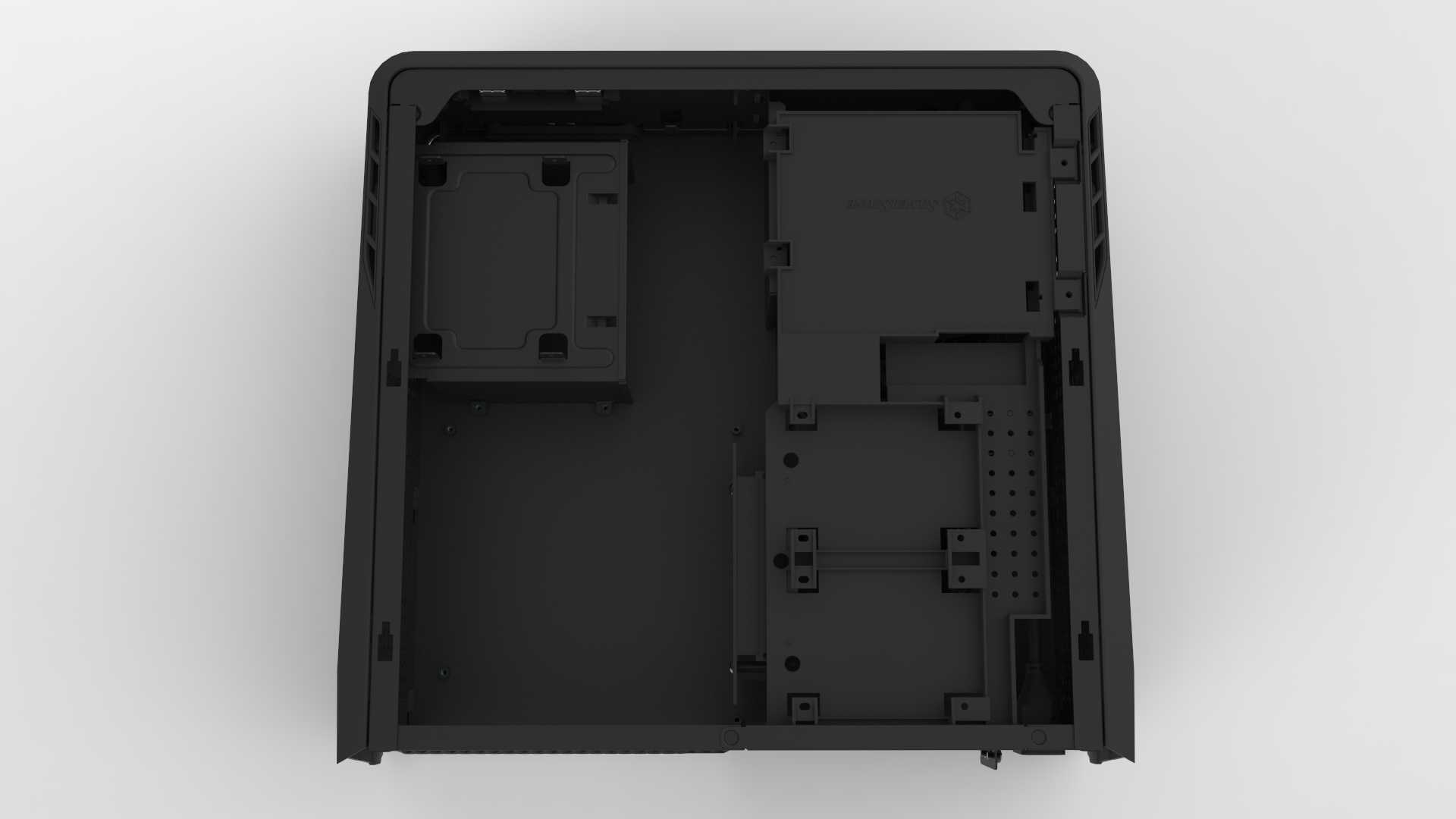

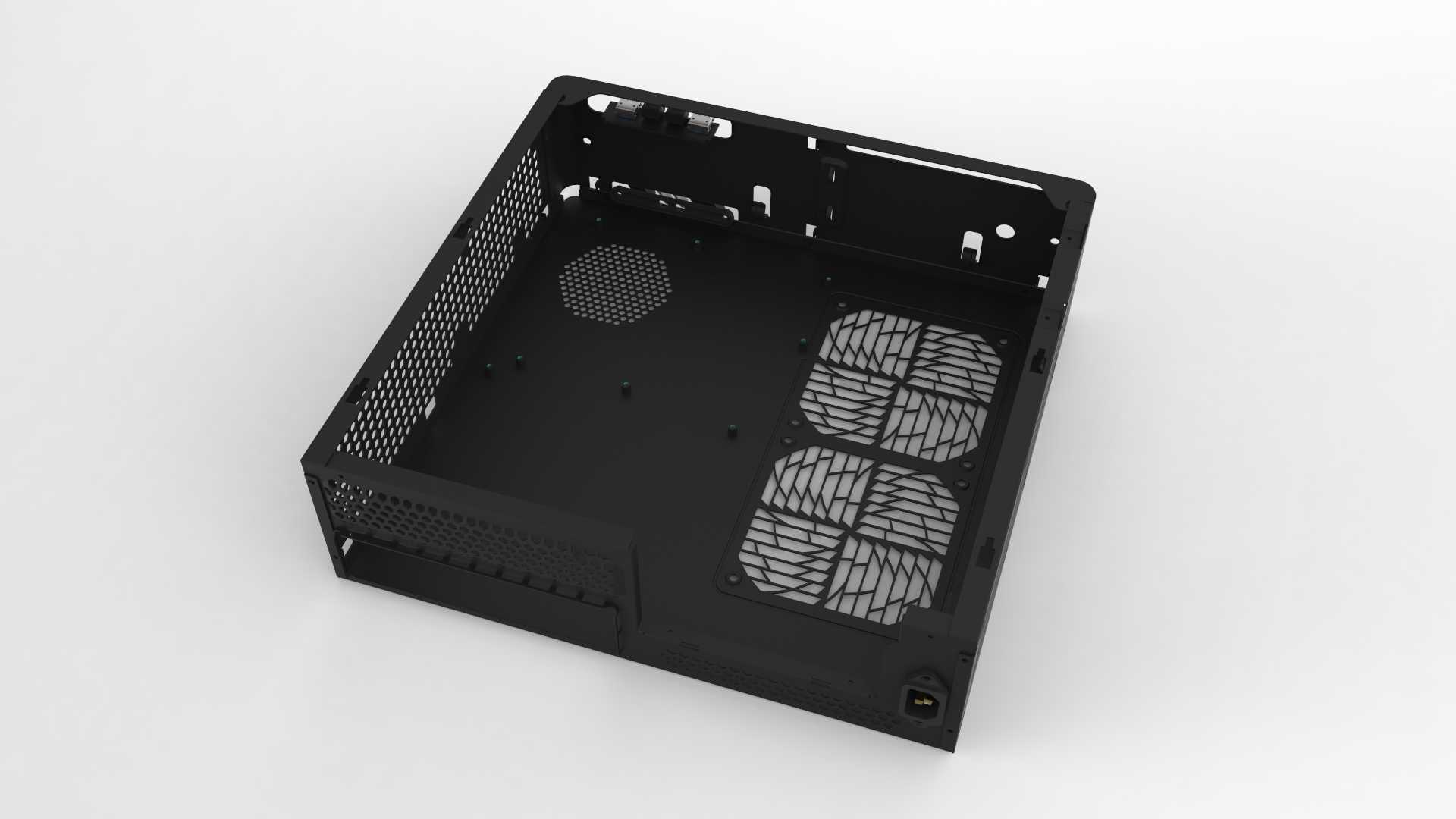

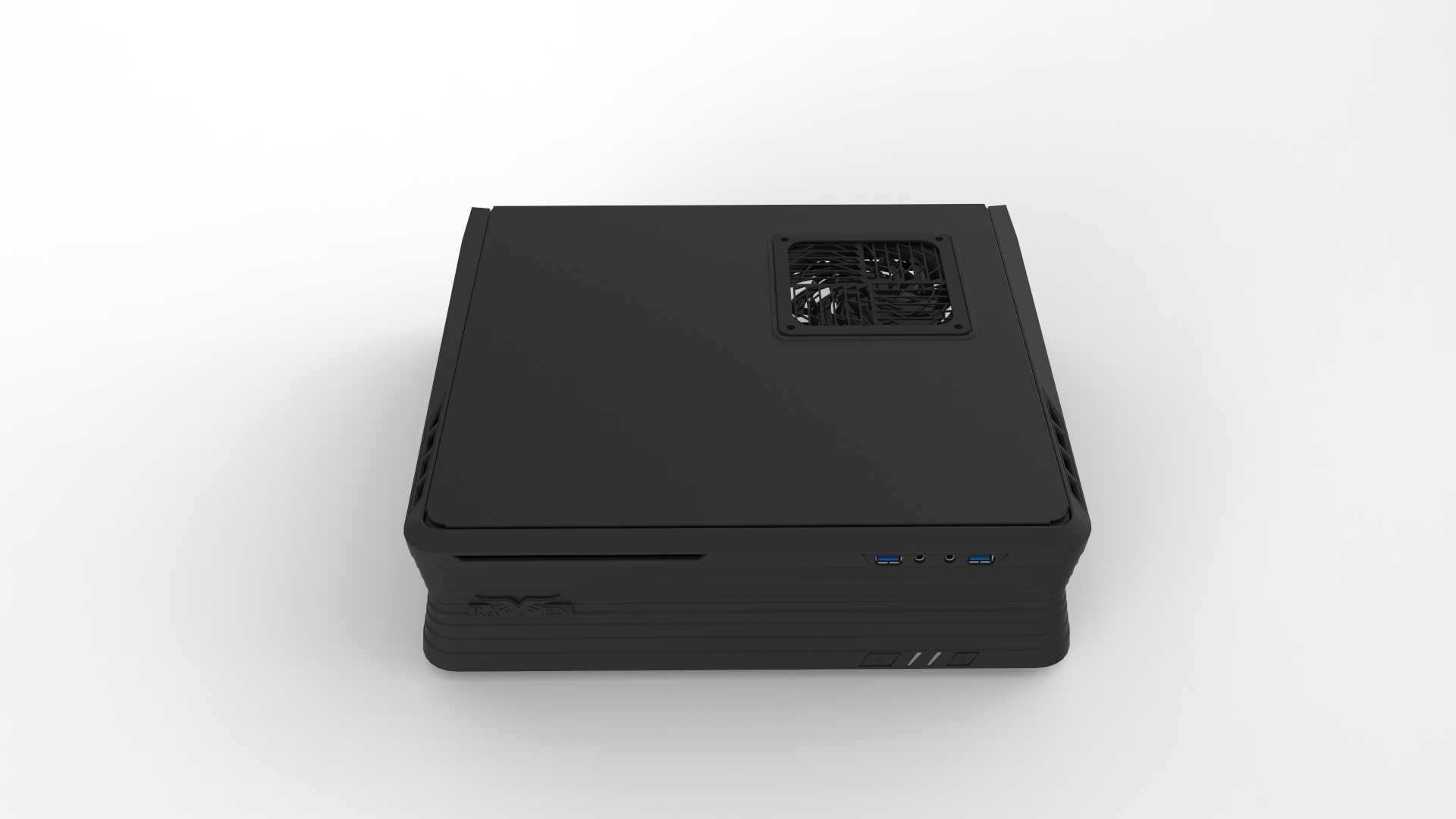

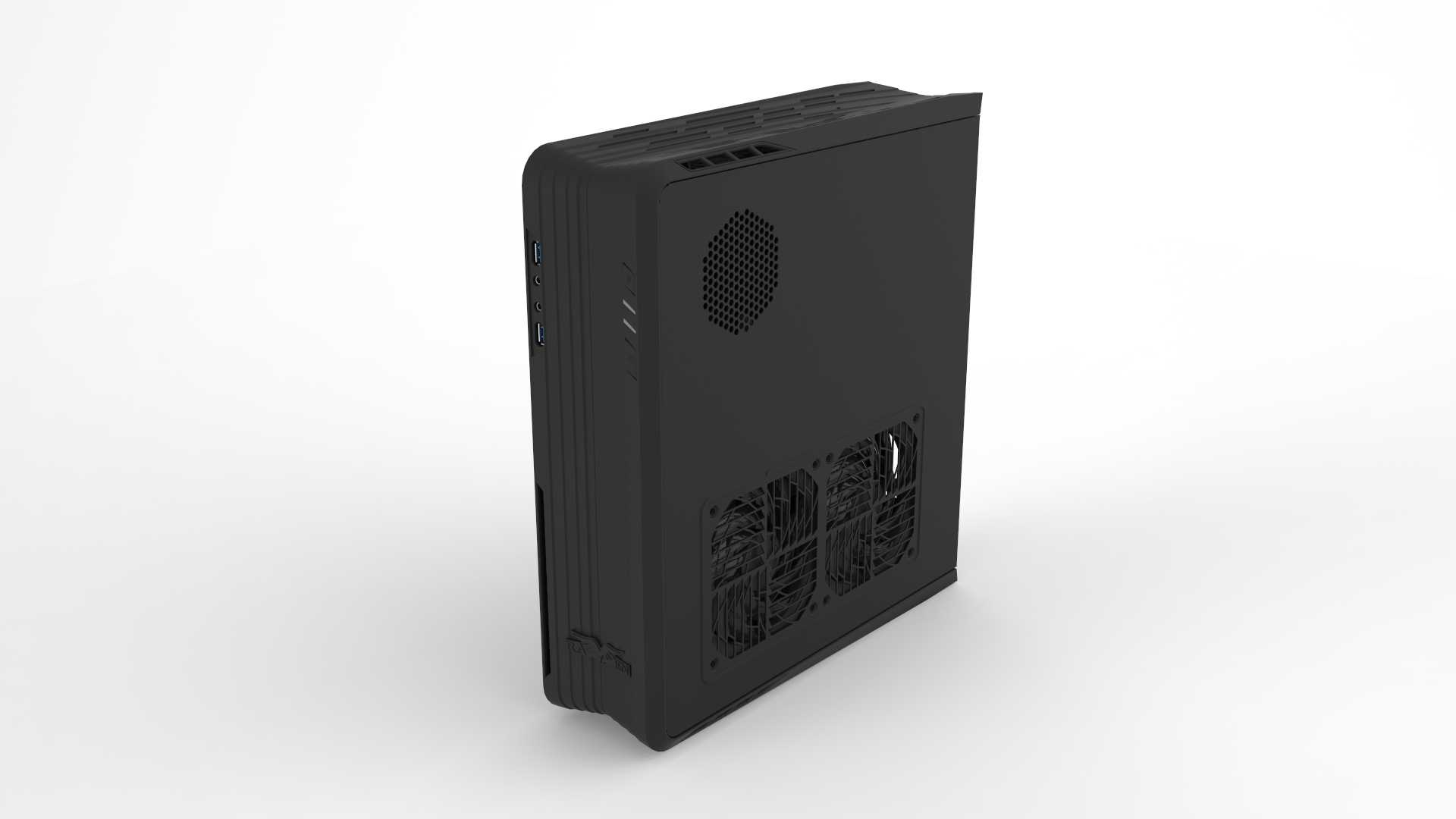

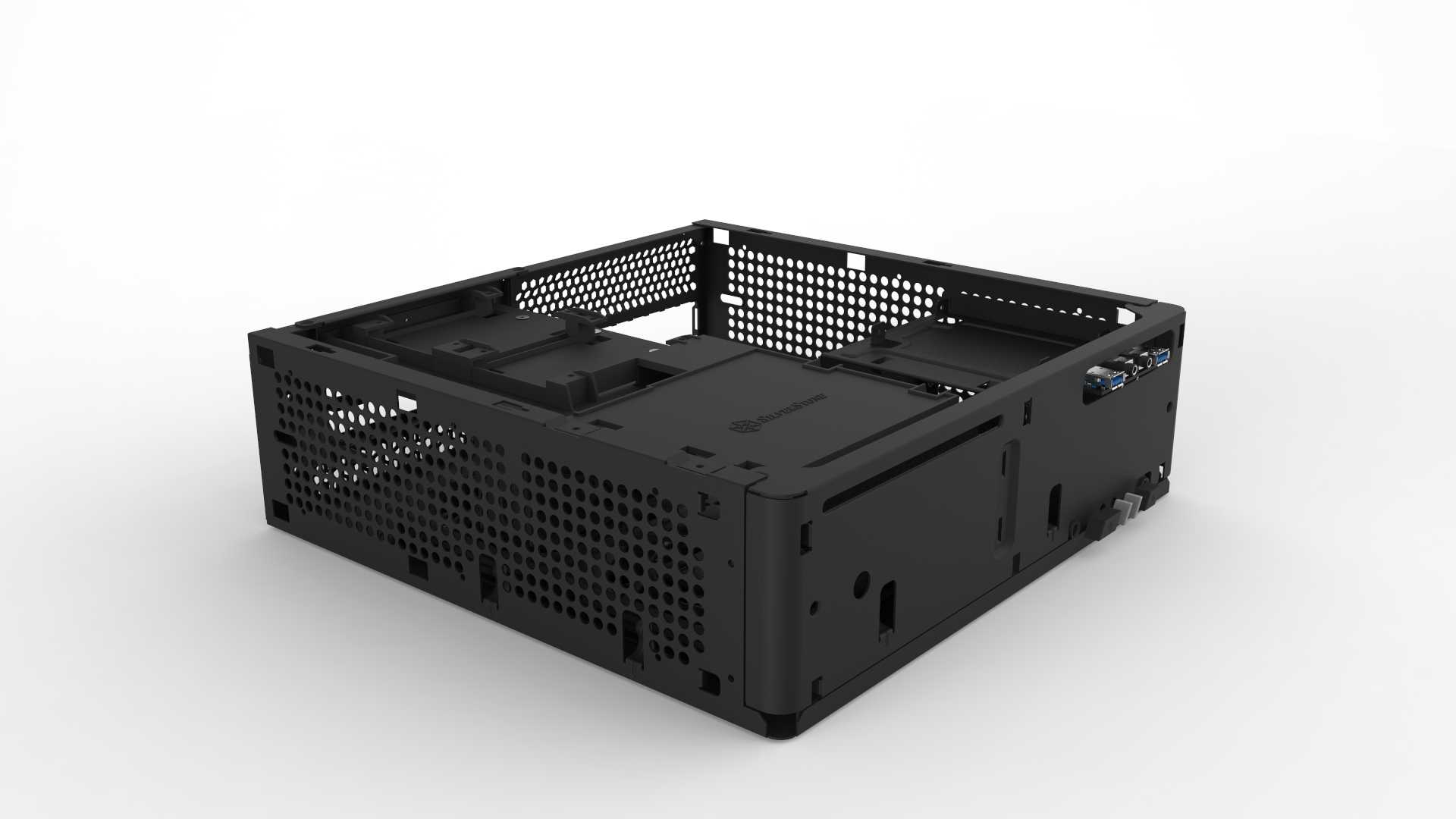

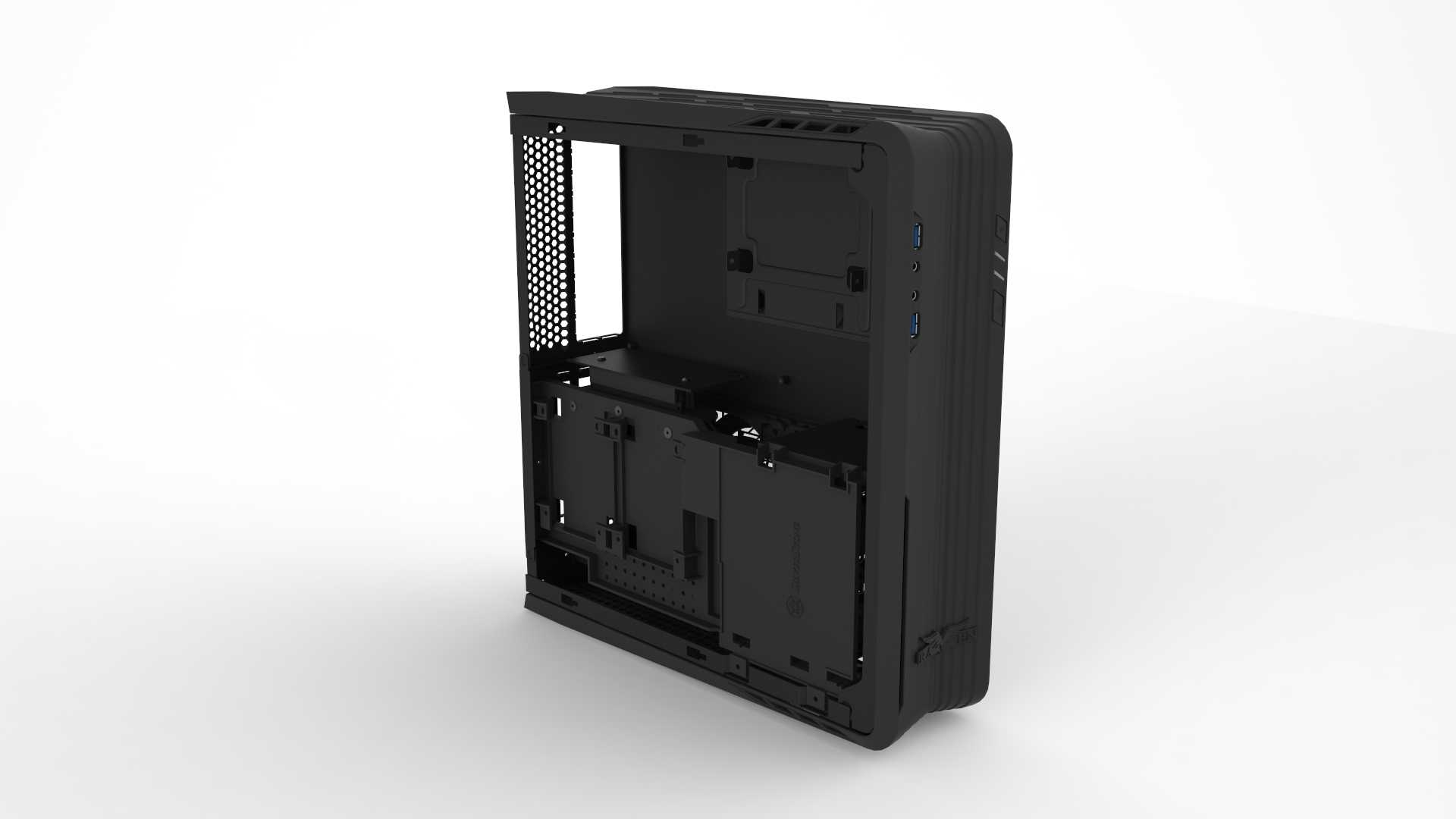

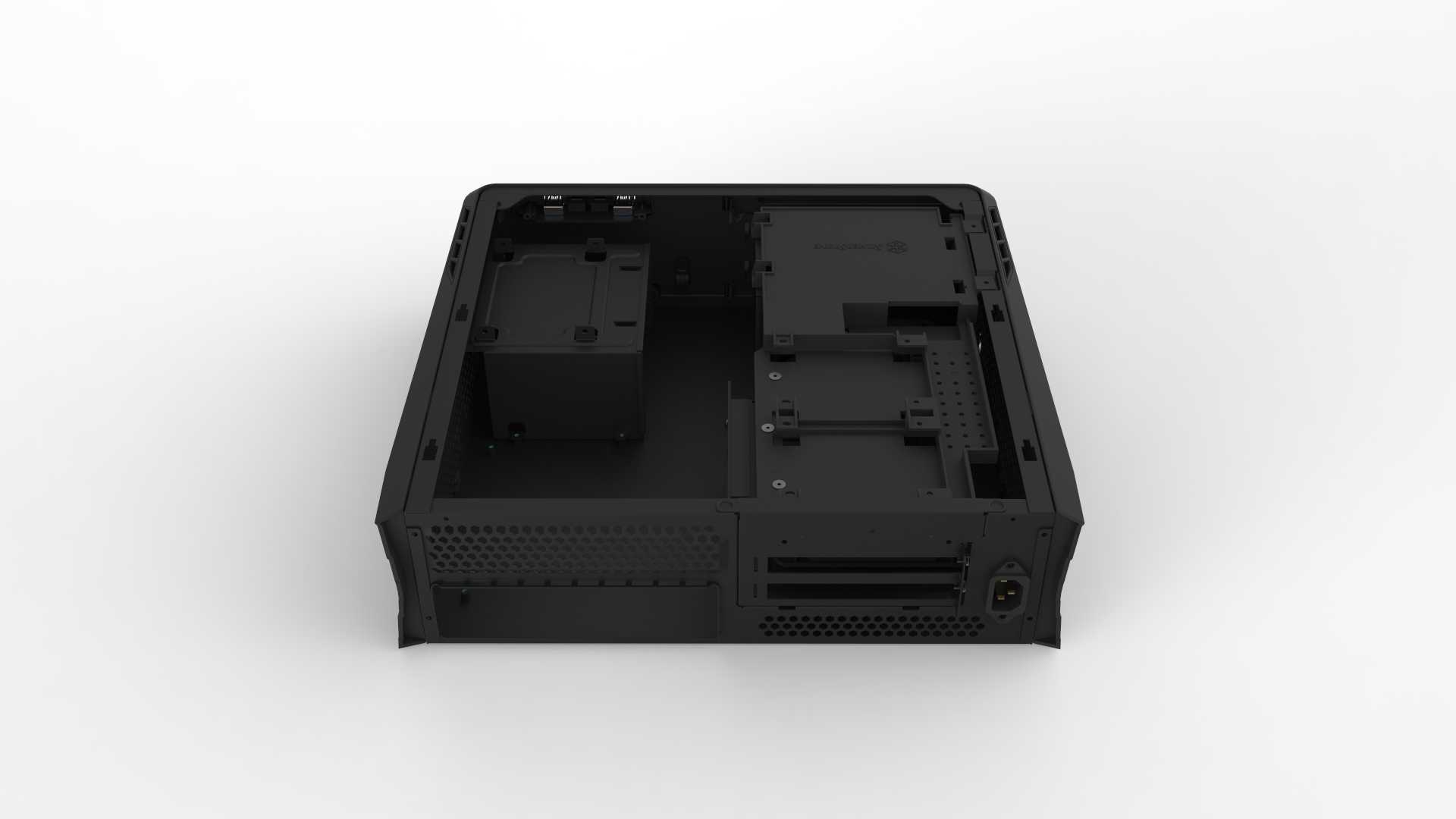

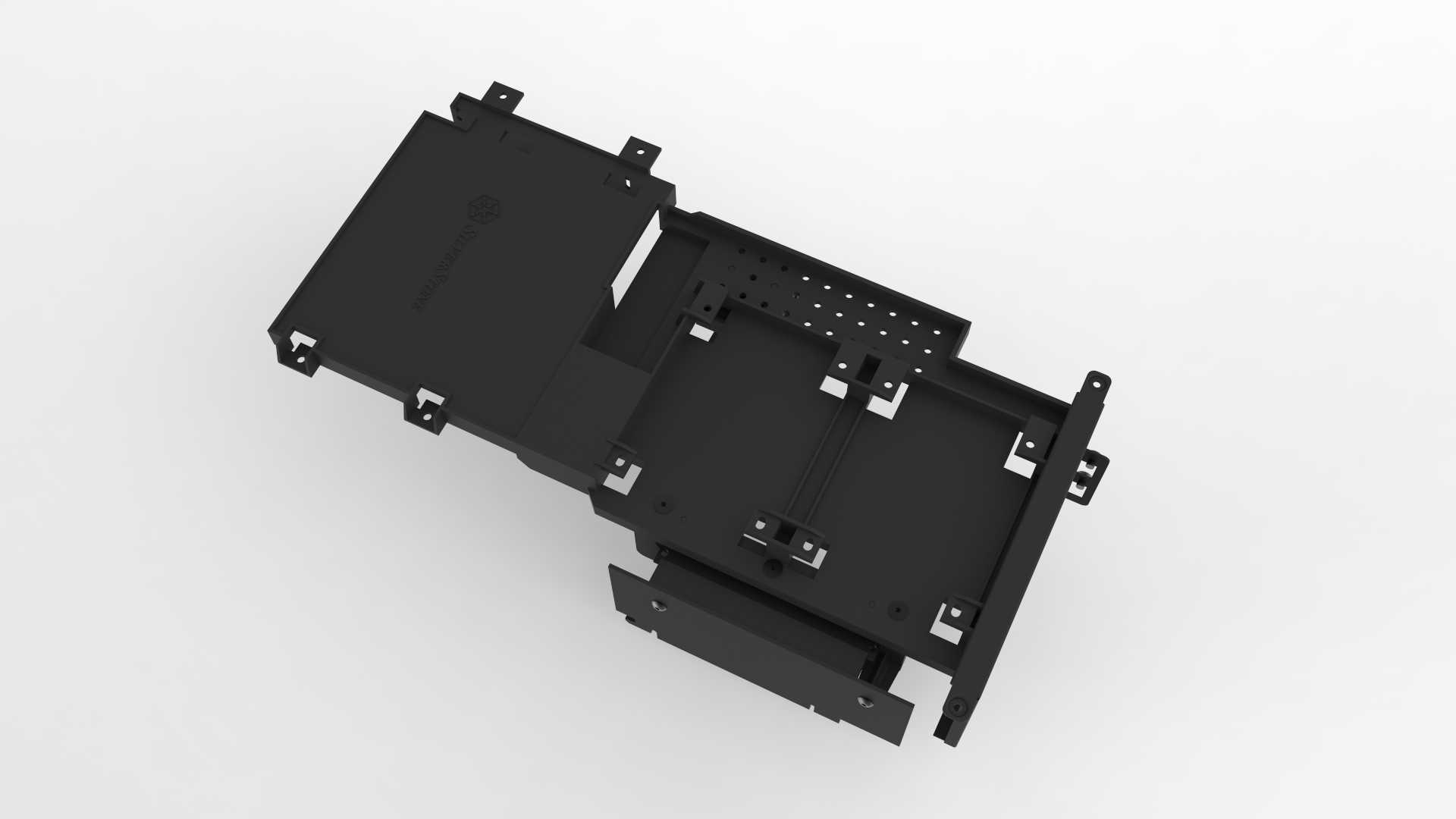

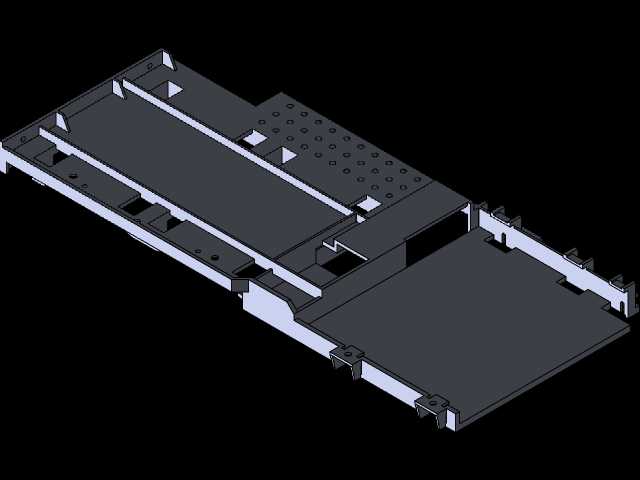

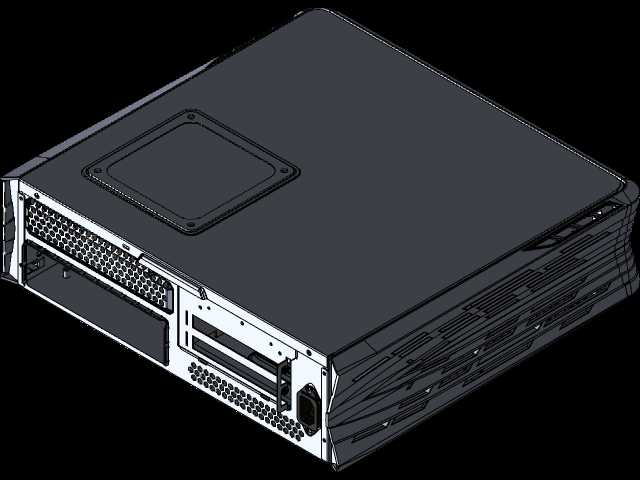

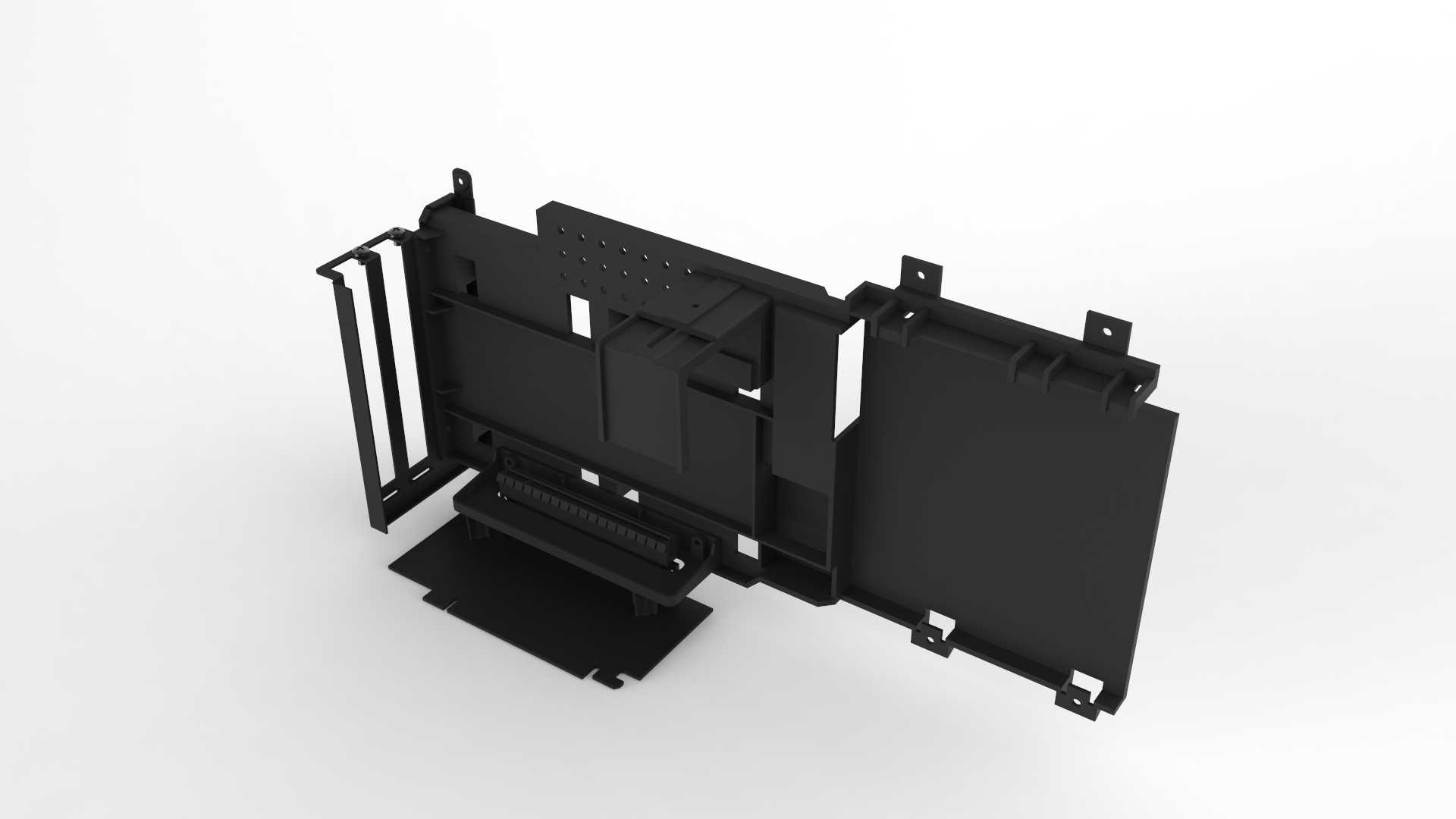

这款紧凑型mITX电脑机箱主要面向桌面迷你主机装机场景，适配追求小体积桌面占用、兼顾硬件扩展能力的家用办公、轻度电竞、HTPC家庭影院主机搭建需求，能够在极小的桌面占位空间内，完成整套ITX规格电脑硬件的承载与防护，为内部硬件提供稳定的安装固定基础，同时兼顾通风散热与接口外接的使用需求。机箱整体采用立式薄型设计，外壳为哑光黑色硬质板材弯折成型，侧面预留通风网孔区域适配内置散热风扇，能够为内部硬件提供进出风通路，带走硬件运行产生的积热；前面板侧边预留USB、音频等外接接口位，方便用户日常插拔外接设备，无需探身到机箱背部操作，提升日常使用的便捷性。在内部结构设计上，这款机箱针对小体积空间的硬件排布做了针对性优化，内部预留了PSU电源固定框架、显卡安装支架、主板固定位、存储设备安装位的分层排布空间，解决小机箱内部硬件堆叠干涉的问题。安装操作时，需要先卸下对应位置的固定框架才能完成模块化线缆的插接，比如插入模块化供电线缆时，需要先卸下3.5英寸硬盘的安装位，手部才能伸入电源固定框架与显卡支架之间的空隙完成操作；要固定前面板的机械螺钉，需要拆下电源固定框架才能获得操作空间；插接主板24针主供电线缆时，卸下电源固定框架后才能顺畅触碰到连接器卡扣完成插接，避免硬掰线缆造成接口损坏。3.5英寸硬盘采用L形支架安装结构，最终固定在电源固定框架的顶部位置，所有安装孔位的尺寸都匹配对应硬件的标准安装规格，部分螺孔做了避让冲轧处理，既保证硬件安装的贴合度，也避免孔位偏差造成硬件安装翘曲、应力损坏的问题。机箱的安装边界严格遵循mITX主板的尺寸规范，同时对电源长度、显卡厚度长度、散热模块高度都做了明确的尺寸限制，确保所有适配硬件都能在机箱内部完成安装，不会出现侧板无法闭合、硬件干涉顶壳的问题，整体结构紧凑但安装逻辑清晰，能够满足小体积主机的装机使用需求，在有限空间内平衡了硬件兼容性、散热能力与安装便利性。
