TQFP-32引脚薄型扁平集成电路封装结构

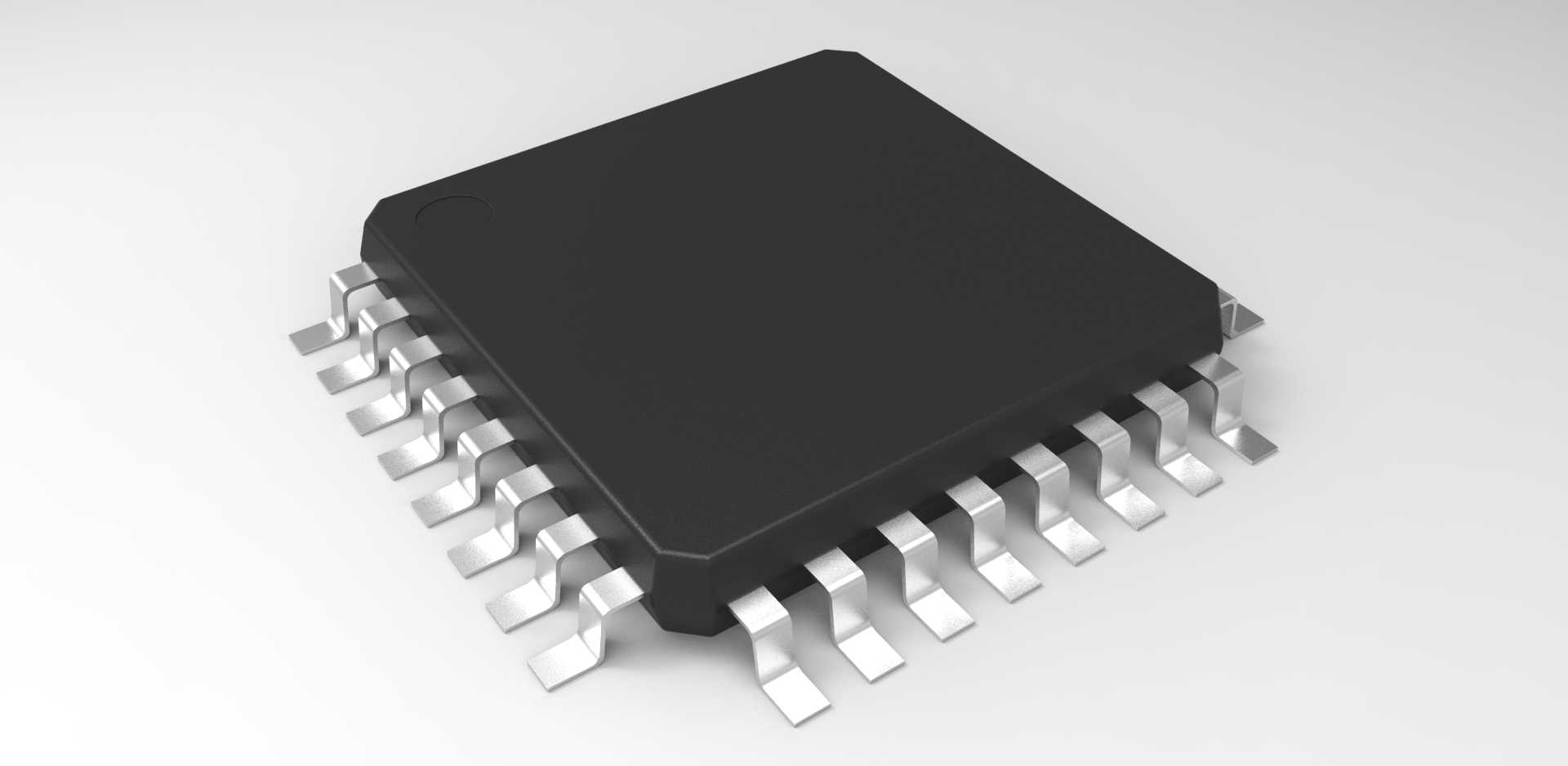

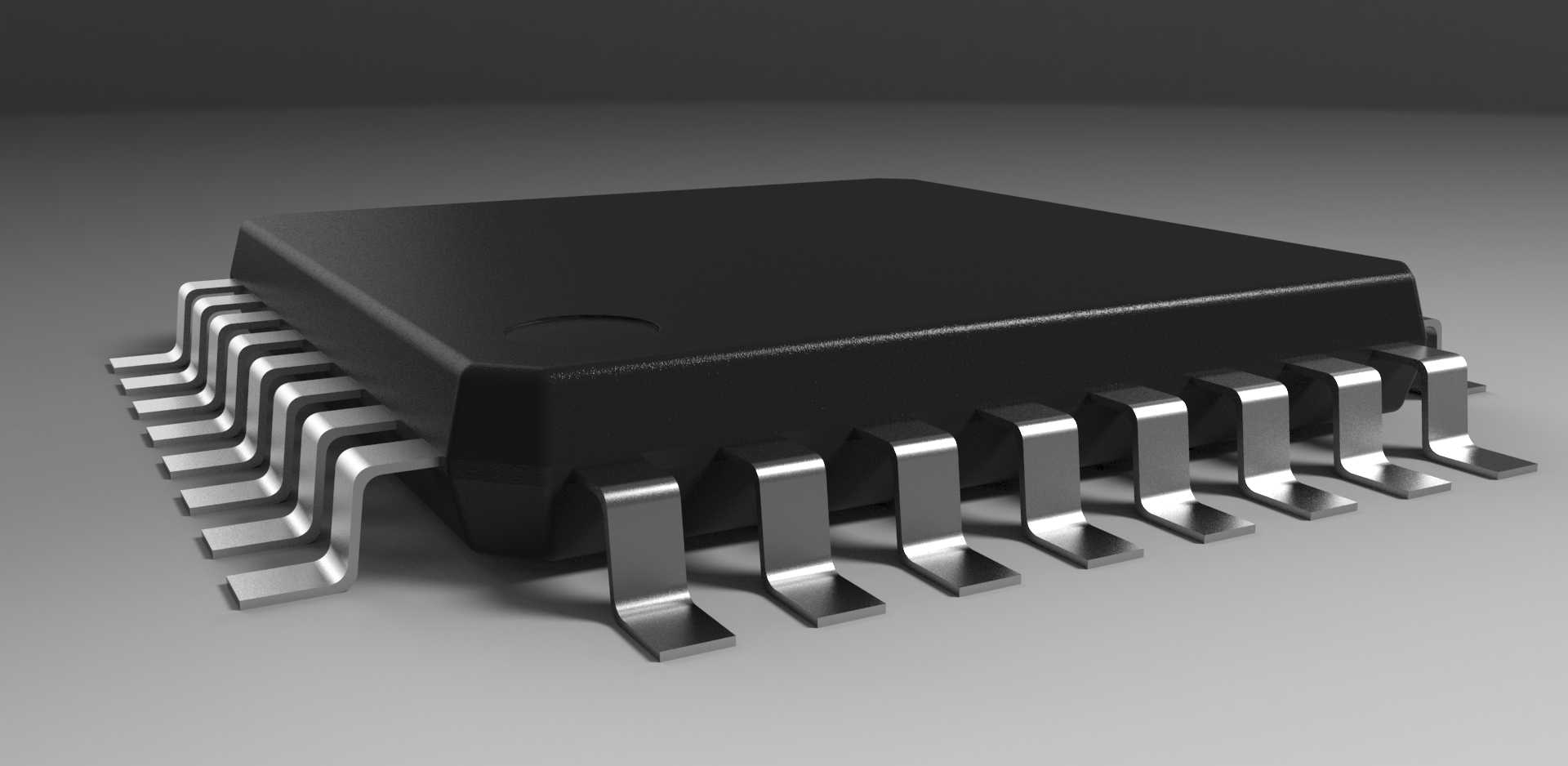

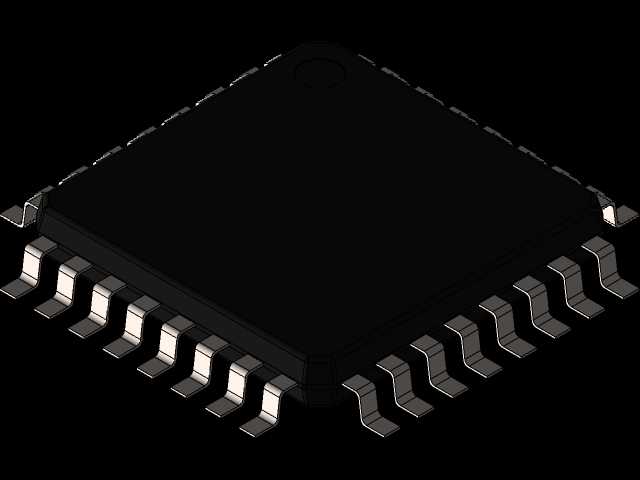

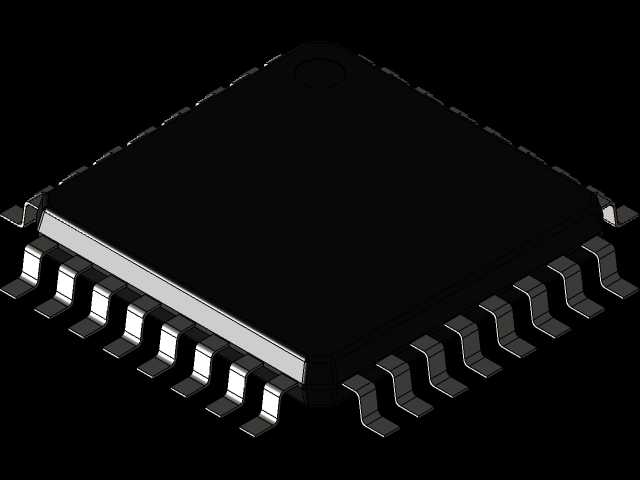

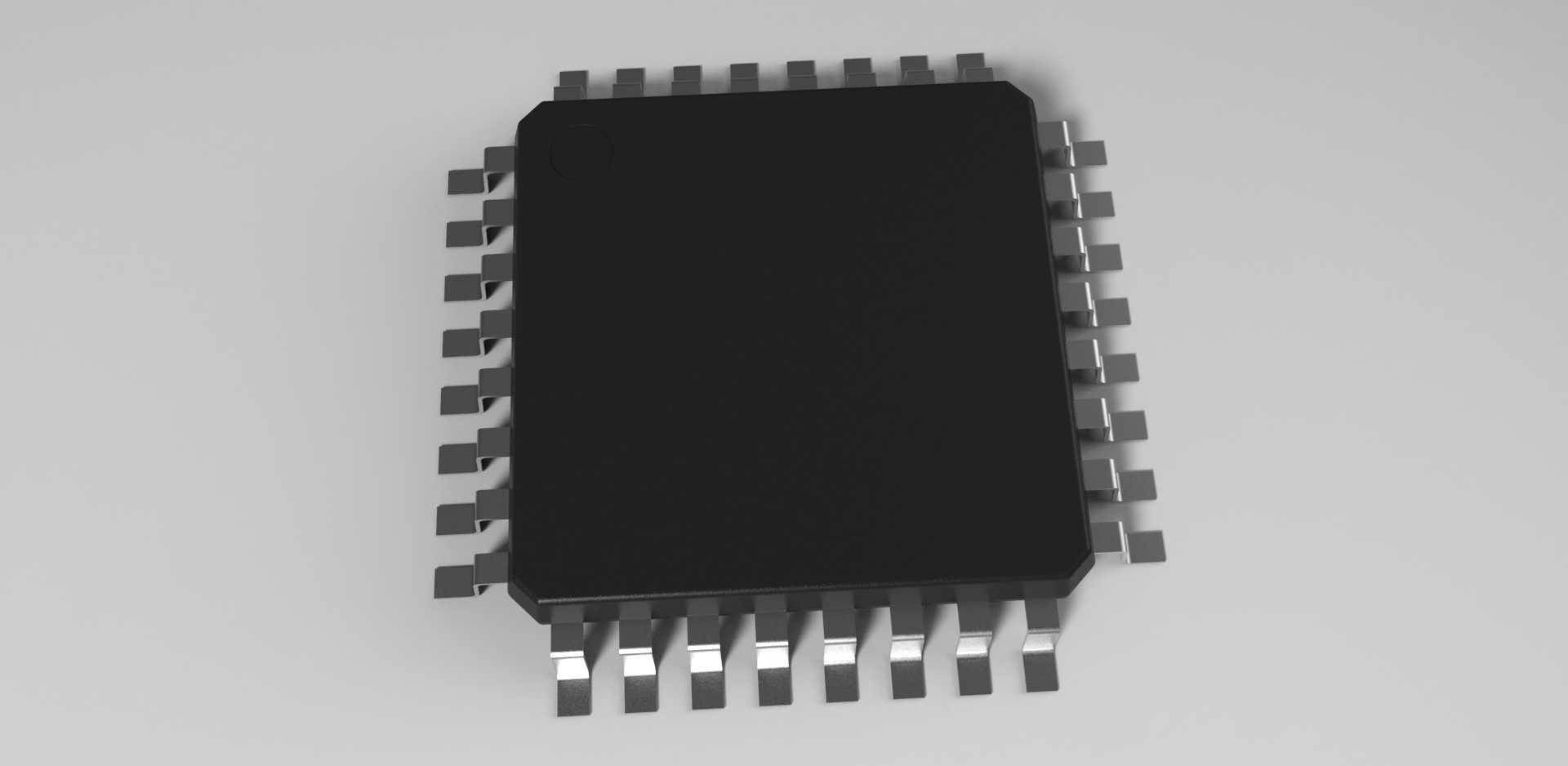

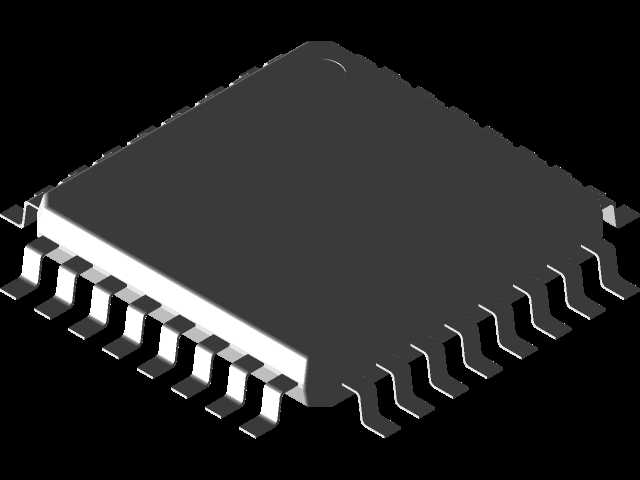

该封装结构是面向电路板布局场景设计的电子元器件承载结构，核心应用于各类消费电子、工业控制板卡的PCB布局环节，能够在板级设计阶段完成元器件与周边结构的干涉校验，避免实际生产组装阶段出现元器件与外壳、相邻组件的空间冲突问题，为板卡的高密度布局提供可靠的三维参照。在实际板卡设计流程中，这类薄型扁平封装的集成电路是数字电路、模拟信号处理电路中的核心承载部件，32引脚的配置能够满足多数中小规模逻辑芯片、接口转换芯片、微控制单元的引脚引出需求，可适配从消费类小家电控制板到工业数据采集模块等多类板卡的设计要求。从功能特性来看，该封装采用鸥翼式引脚设计，引脚从封装本体四个侧面均匀引出，每侧排布8个引脚，引脚具备标准化的成型弧度，既能够保证焊接过程中焊锡的爬升浸润效果，也能在一定程度上缓冲板卡受热产生的应力，降低引脚脱焊、断裂的风险。设计过程中严格遵循TQFP封装的通用尺寸规范，封装本体为正方形扁平结构，整体厚度控制在薄型封装的标准范围内，引脚间距、引脚伸出长度、本体边缘到引脚末端的距离都完全匹配行业通用的焊盘设计规则，能够直接导入PCB布局软件与对应封装的焊盘进行精准对齐，无需额外调整尺寸比例。在安装边界的设计上，模型完整还原了封装本体的顶部倒角、引脚的弯折弧度与空间位置，在进行三维干涉检查时，能够精准模拟元器件焊接完成后的实际占用空间，包括引脚向外延伸的水平范围、本体距离PCB板面的高度空间，可帮助设计人员提前排查周边接插件、结构件、散热片与该芯片的空间冲突，尤其是在高密度板卡设计中，能够精准把控元器件之间的安全间隙，避免后期打样出现组装干涉问题。同时模型还原了封装本体表面的标识区域结构，可用于板卡丝印层的位置参考，确保丝印标注不会被元器件本体遮挡，提升板卡生产后的可识别性。
