车载弹簧加载式正负电气接线端子

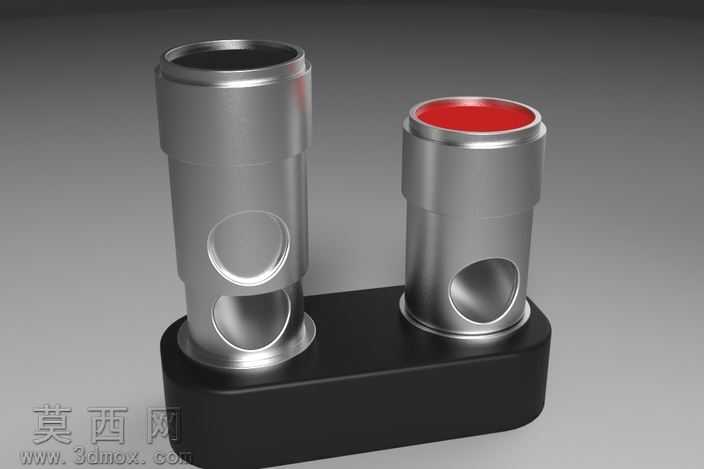

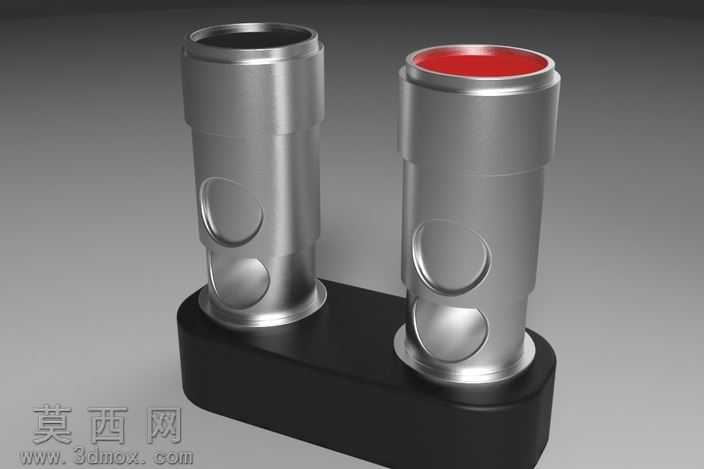

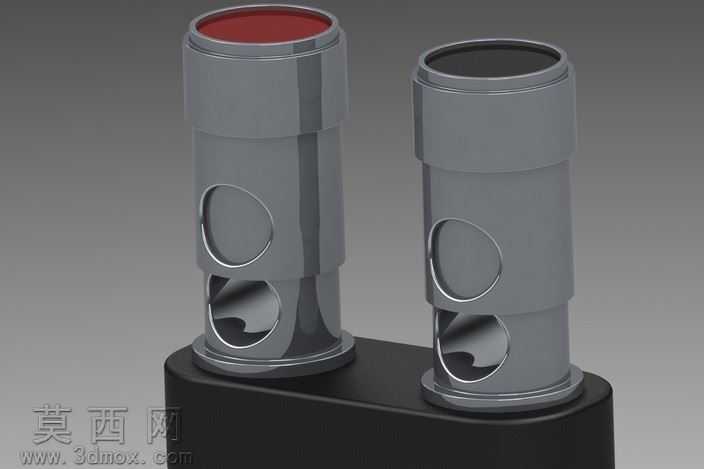

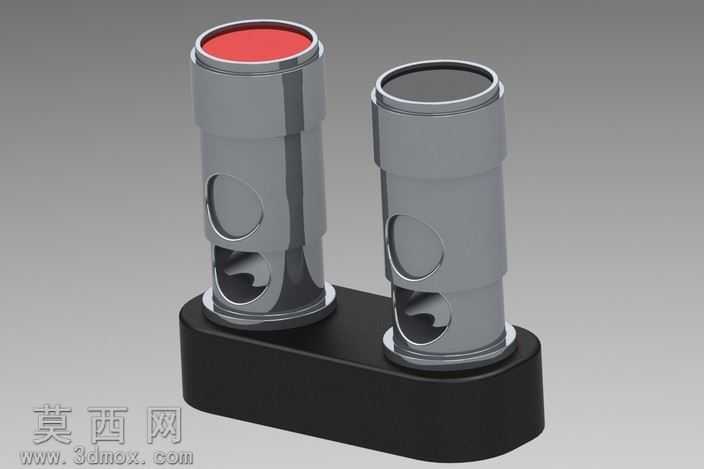

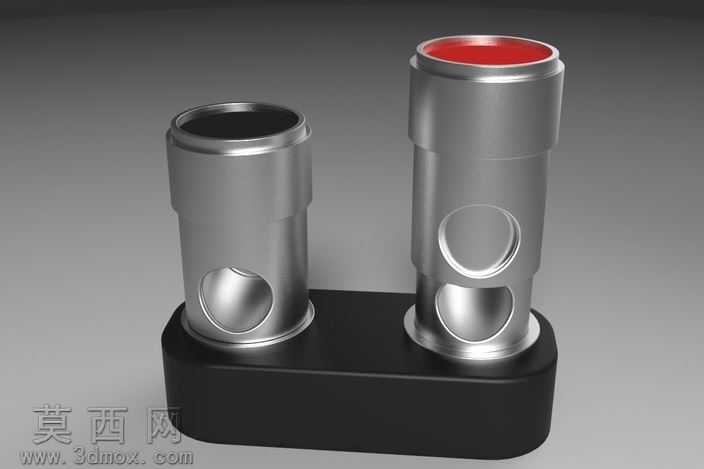

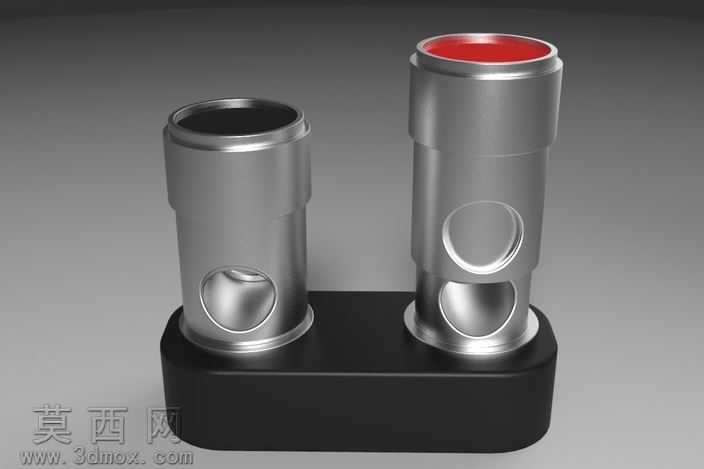

本作品为车载音频系统配套的弹簧加载式正负电气端子三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先以双圆柱端子主体为核心基准，分别绘制两个同轴圆柱的外轮廓、顶部标识区分结构、侧面按压操作的椭圆凹陷区域，以及下部用于线缆卡接的弹性夹片腔体结构，再构建底部一体化的绝缘固定基座，完成两个端子的定位装配，确保基座与端子主体的配合间隙符合实际装配公差要求，所有结构特征均保留可编辑参数，方便后续根据不同线径需求调整端子内径、基座安装尺寸。渲染阶段采用Keyshot完成材质与场景搭建，端子主体金属部分赋予镀铬金属材质，调整反射粗糙度模拟真实电镀件的高光与细微磨砂质感，顶部正极区域赋予哑光红色塑料材质，负极顶部保留金属原色形成明确极性区分，底部基座赋予哑光黑色工程塑料材质，添加细微的颗粒纹理还原注塑件表面质感，场景采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，清晰呈现金属件的反光层次与塑料件的哑光质感，同时突出侧面按压区域、下部夹片结构的细节特征。结构设计上采用弹簧加载的快接结构，无需额外工具即可完成线缆的快速插拔连接，按压侧面椭圆凹陷区域即可带动内部弹性夹片张开，插入剥好的线缆后松开即可依靠弹簧弹力实现线缆的牢固夹持，双端子并排集成在同一绝缘基座上，既实现正负极的明确区分，也简化了安装固定流程，基座底部做圆弧过渡处理避免安装时刮伤周边部件，端子顶部的极性标识采用内嵌式设计，长期使用不会出现标识磨损脱落的问题。设计思路围绕车载低音炮等音频设备的接线需求展开，兼顾连接可靠性与操作便捷性，同时考虑车载环境下的振动耐受需求，弹性夹片的夹持力经过参数化模拟验证，可在车辆行驶振动环境下保持稳定的电气连接，避免出现接触不良导致的音频杂音、供电中断等问题，整体结构紧凑，占用安装空间小，适配多数车载音响改装的安装空间要求。
