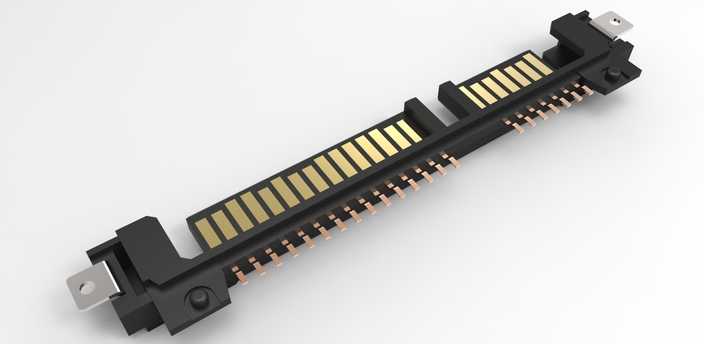

串行ATA硬盘接口连接器三维建模作品

本作品为串行ATA设备接口插头的三维建模成果，建模过程围绕实物连接器的真实结构展开，首先通过参考原厂公开的产品规格参数确定整体尺寸比例，在三维建模软件中先搭建主体绝缘基座的基础轮廓，精准还原基座上的定位卡扣、两端固定金属耳片的安装位结构，确保基座的卡槽、定位柱位置与实物完全匹配。针对接触端子部分，逐一绘制每一根信号端子与电源端子的截面轮廓，通过拉伸、折弯特征还原端子的插接触点段、焊接引脚段的形态，严格区分长电源端子与短信号端子的长度差、排布间距，还原端子在基座内的嵌装固定结构，保证每根端子的伸出长度、折弯角度都符合SATA接口的规范要求。建模过程中对金属屏蔽外壳的结构做了精细化处理，还原外壳上的弹性卡扣、防脱凸点、接地弹片的细节结构，确保外壳与基座的装配间隙符合实际装配公差。材质渲染阶段，为绝缘基座赋予哑光黑色耐高温工程塑料材质，调整材质的粗糙度、反光度参数还原塑胶件的真实质感；为接触端子赋予镀金铜合金材质，模拟金层的柔和金属光泽与触点的细腻质感；为两端固定钢片赋予镀镍不锈钢材质，还原金属固定件的冷调金属反光与轻微磨砂质感；为焊接引脚部分赋予锡铅焊料的材质特性，还原引脚端部的焊接面质感。渲染时采用柔和的工作室布光方案，通过主光、辅光、轮廓光的搭配，清晰展现接口的分层结构、端子排布细节与各部件的装配关系，既还原了实物连接器的工业质感，也清晰呈现了接口的防呆结构、导向斜面等功能设计细节，完整复现了这款SATA设备插头的全部结构特征，可用于电子结构教学、硬盘配件结构展示、接插件设计参考等场景。
