TSSOP-28封装集成电路三维结构模型

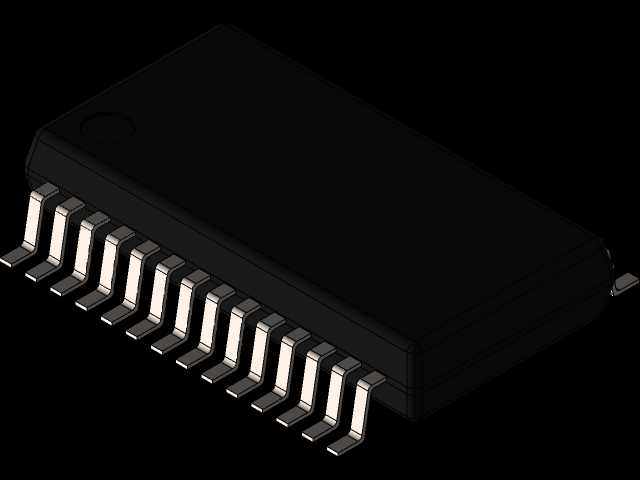

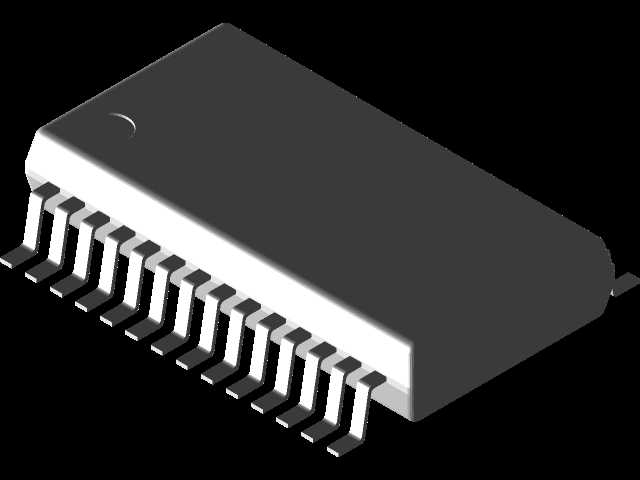

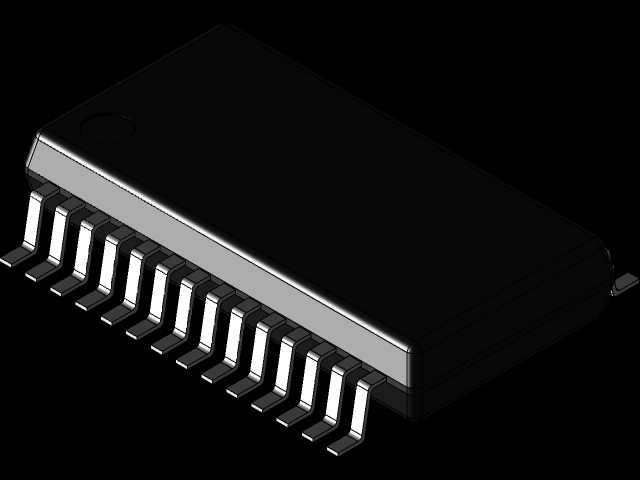

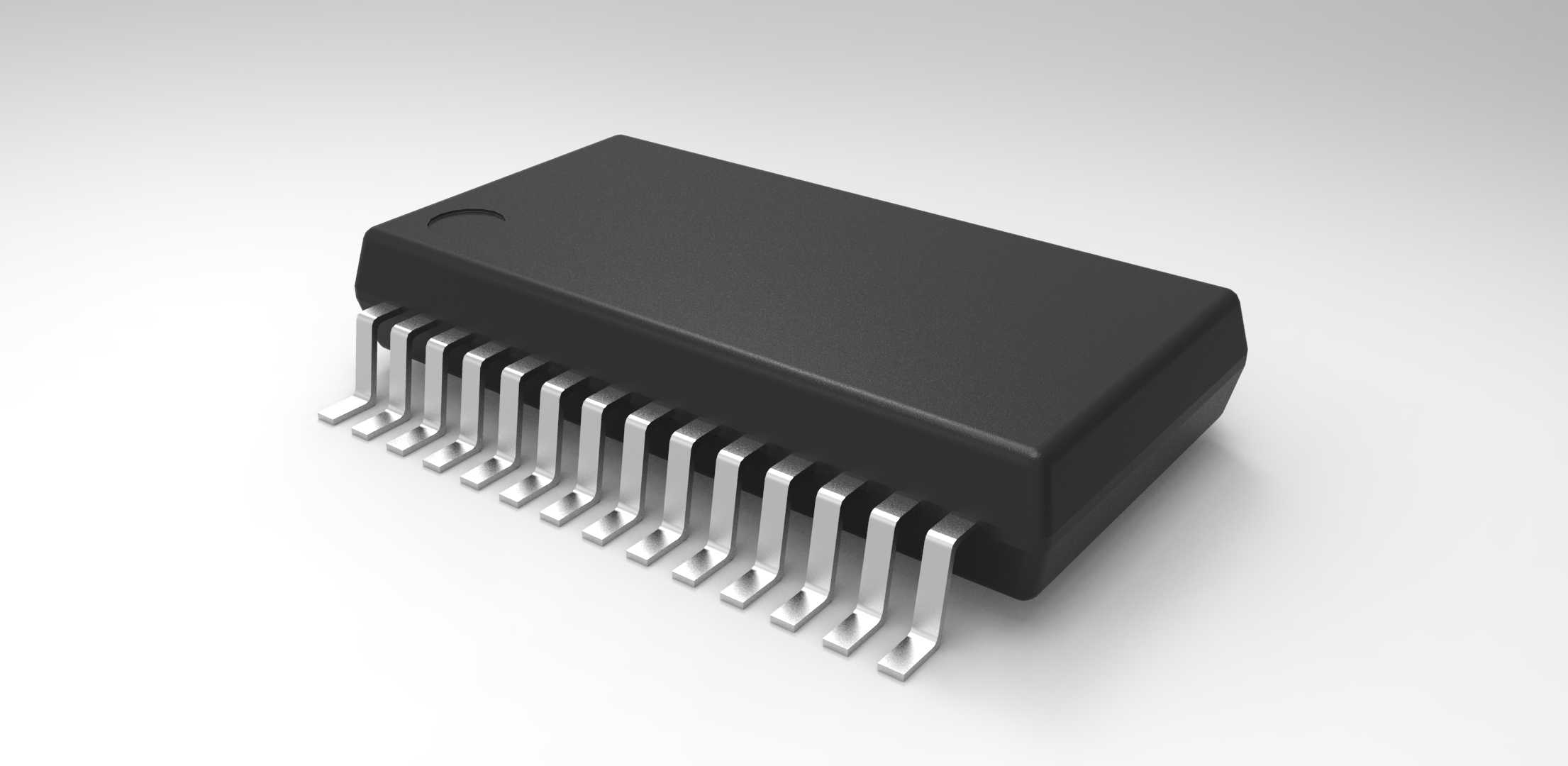

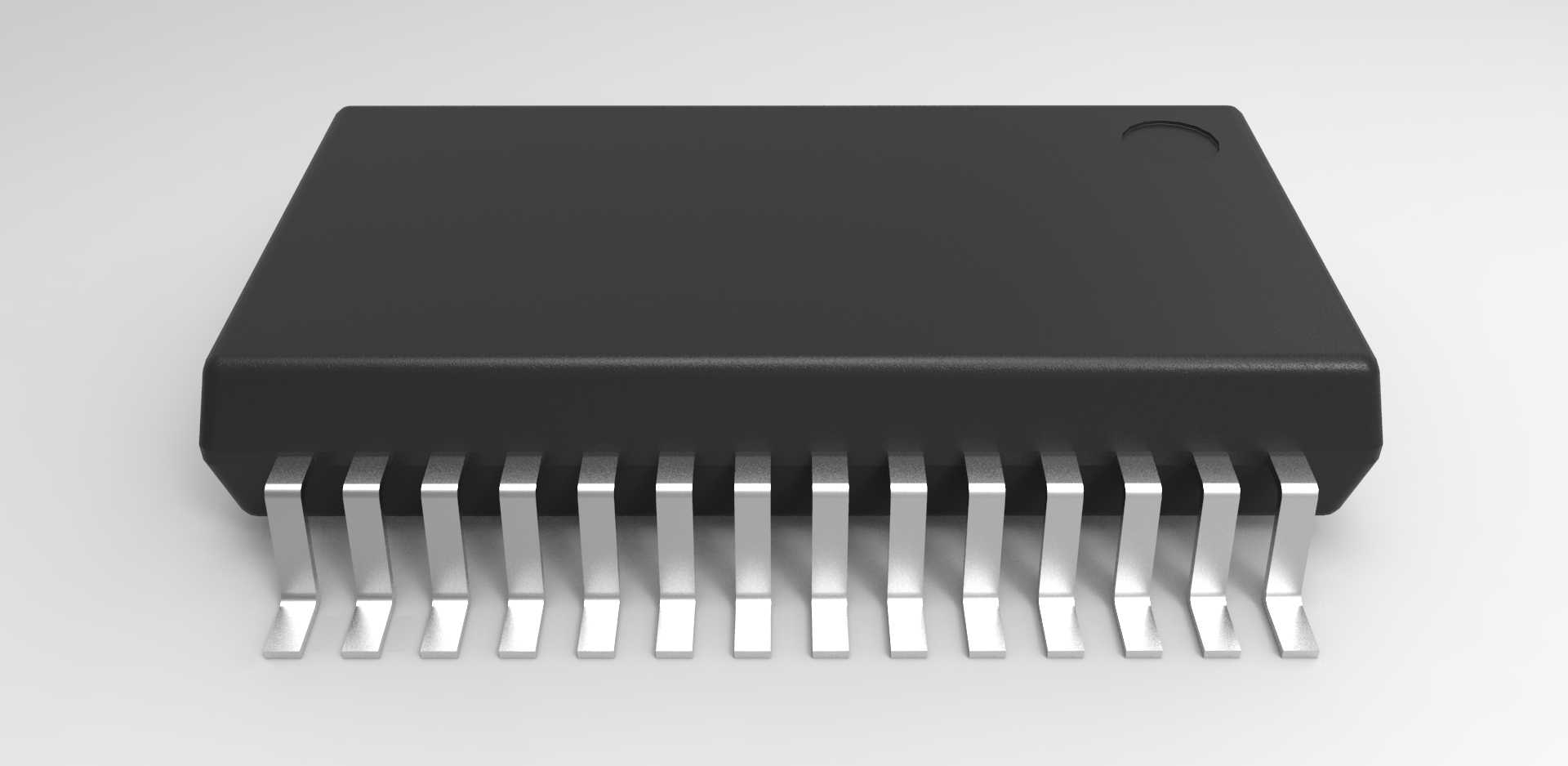

该模型还原的是TSSOP-28薄型小尺寸封装集成电路的实体结构，这类封装元件是当前高密度电子组装领域应用极为广泛的表面贴装器件，常见于消费电子、工业控制板卡、通讯接口模块、嵌入式开发板等产品的电路板设计环节，是实现板级电路信号转换、数据传输、外设控制功能的核心载体元件。在实际的PCB布局布线工作中，精准的元件三维模型能够帮助工程师在设计阶段就完成元件排布的空间干涉校验，避免后期打样出现元件与外壳、相邻元件、结构件之间的碰撞问题，同时可以提前验证焊盘与引脚的匹配度，优化回流焊过程中的元件对位精度，减少生产环节的虚焊、立碑等工艺缺陷。这款模型的设计完全贴合TSSOP-28封装的工业标准尺寸，主体塑封部分采用哑光黑色实体结构还原真实IC的封装外壳质感，外壳边角做了符合实际生产工艺的小圆角处理，顶部预留了封装标识的圆形凹位，还原量产芯片的外观细节。两侧引出的28个鸥翼形引脚严格按照标准引脚间距、引脚弯折弧度、引脚伸出长度进行建模，每个引脚的厚度、弯折角度都与实际量产元件保持一致，能够精准匹配标准PCB封装库的焊盘位置，在3D布局校验中可以直观呈现引脚与焊盘的贴合状态，帮助工程师确认焊盘设计的合理性。模型的安装边界完全遵循TSSOP-28封装的标准占位要求，塑封本体的宽度、长度，引脚向外延伸的总宽度，元件整体的高度都符合行业通用规范，在Altium等具备3D布局功能的EDA软件中导入使用时，不需要额外调整尺寸参数就可以直接匹配对应封装，能够快速完成板上元件的空间排布验证。除了用于PCB设计阶段的空间校验，该模型也可以用于电子产品的结构爆炸图制作、产品演示动画渲染、电子组装工艺的教学演示场景，帮助结构工程师、电子工程师、产线工艺人员更直观地理解这类贴片IC的外形特征与安装要求，在设计前期就规避掉元件高度超限、引脚与周边走线距离不足、元件与加固结构件干涉等常见问题，大幅缩短产品从设计到量产的迭代周期，降低打样返工带来的成本损耗。模型的细节处理兼顾了视觉真实度与工程实用性，既还原了真实IC封装的外观质感，又保证了所有安装相关的尺寸精度，能够满足不同场景下的使用需求。
