实验室电源用绝缘接线端子三维建模作品

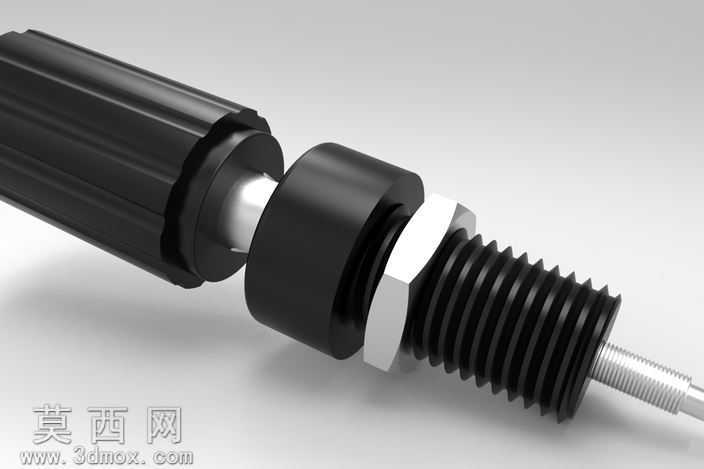

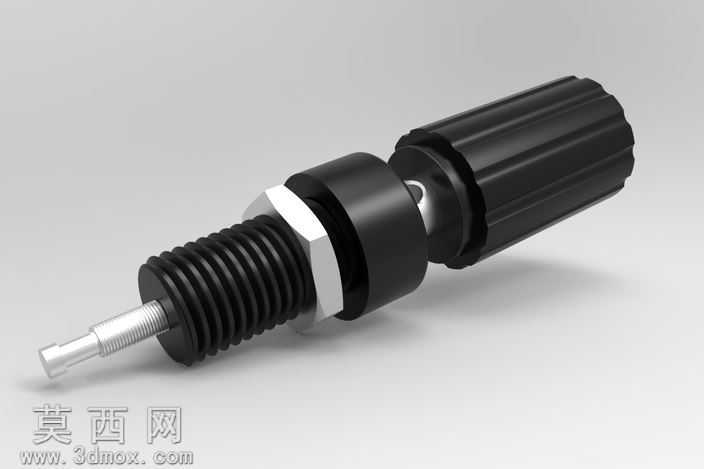

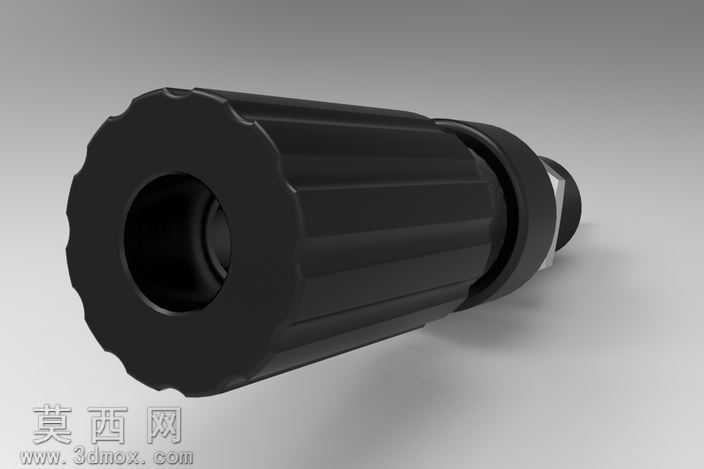

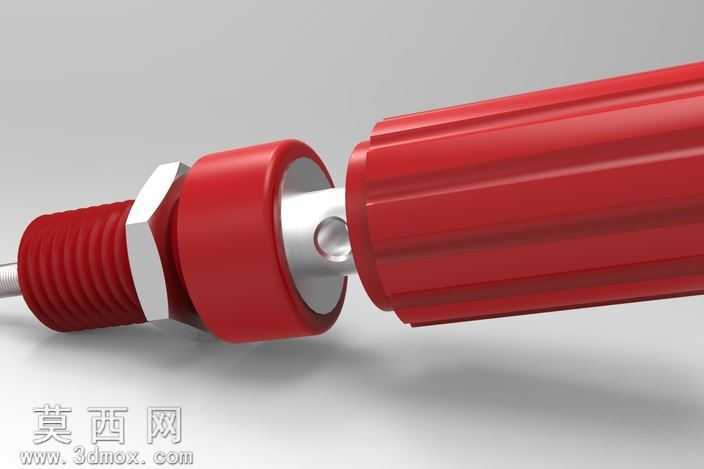

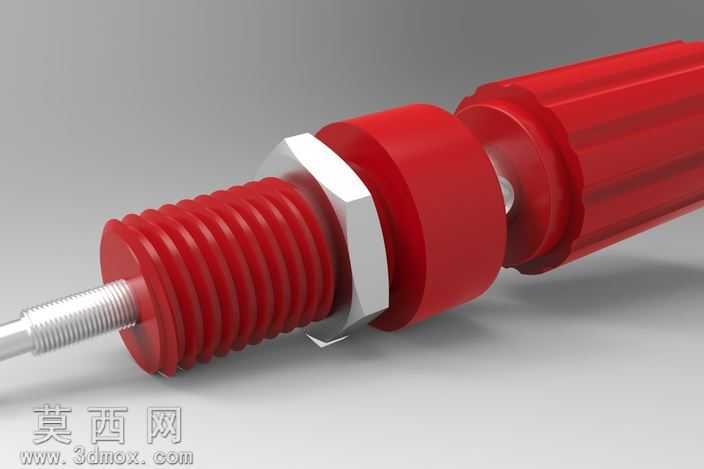

本作品为实验室电源配套使用的电气接线柱三维建模成果，建模过程以还原实物装配逻辑与使用特性为核心目标，首先通过实物测绘获取各部件的精准尺寸参数，从前端金属接电插杆开始构建基础特征，插杆采用插拔式扁头结构设计，建模时严格还原其端部开槽的弹性接触结构，保证接电时的夹持稳定性，插杆中段的螺纹段与六角锁紧螺母配合，建模时精准还原螺纹牙距与螺母的六角棱边倒角细节，还原接线柱在设备面板上的锁紧安装结构。中部的绝缘隔套采用黑色硬质绝缘塑料材质，建模时还原其阶梯轴式的分层结构，不同直径的轴段分别对应面板安装限位、螺母贴合、尾部旋钮衔接的功能，隔套表面的防滑滚花采用圆周阵列特征构建，还原实物表面的细密防滑纹路，保证手动拧动时的摩擦力表现。尾部的旋钮部分采用大直径滚花设计，建模时将旋钮表面的竖向防滑槽做等距圆周阵列，槽边做微小圆角处理还原注塑件的工艺特征，旋钮内部的金属嵌件结构也做了完整还原，嵌件与前端插杆的导通连接结构清晰可见，完整呈现接线柱的电流导通路径。材质渲染阶段，金属部件采用哑光镀镍金属材质，调整金属粗糙度参数还原接插件金属的半哑光质感，避免过度反光造成的失真，绝缘塑料部件调整漫反射参数与细微颗粒质感，还原工业绝缘塑料的哑光表面特性，各部件装配时严格按照实际装配间隙做配合约束，螺纹段与螺母的配合、隔套与旋钮的卡合结构都完全符合实物装配关系，可直接用于装配干涉检查、产品结构演示场景。设计过程中充分考虑接线柱的实际使用场景，前端插杆的长度、螺纹段的有效锁紧行程、尾部旋钮的握持直径都参考通用实验室电源接线柱的通用尺寸规范，保证模型的工程实用性，整体模型结构完整无破面，各部件可单独拆分用于爆炸视图制作、装配工艺演示等用途，能够满足电气产品设计、教学演示、配件选型参考等多场景的使用需求。
