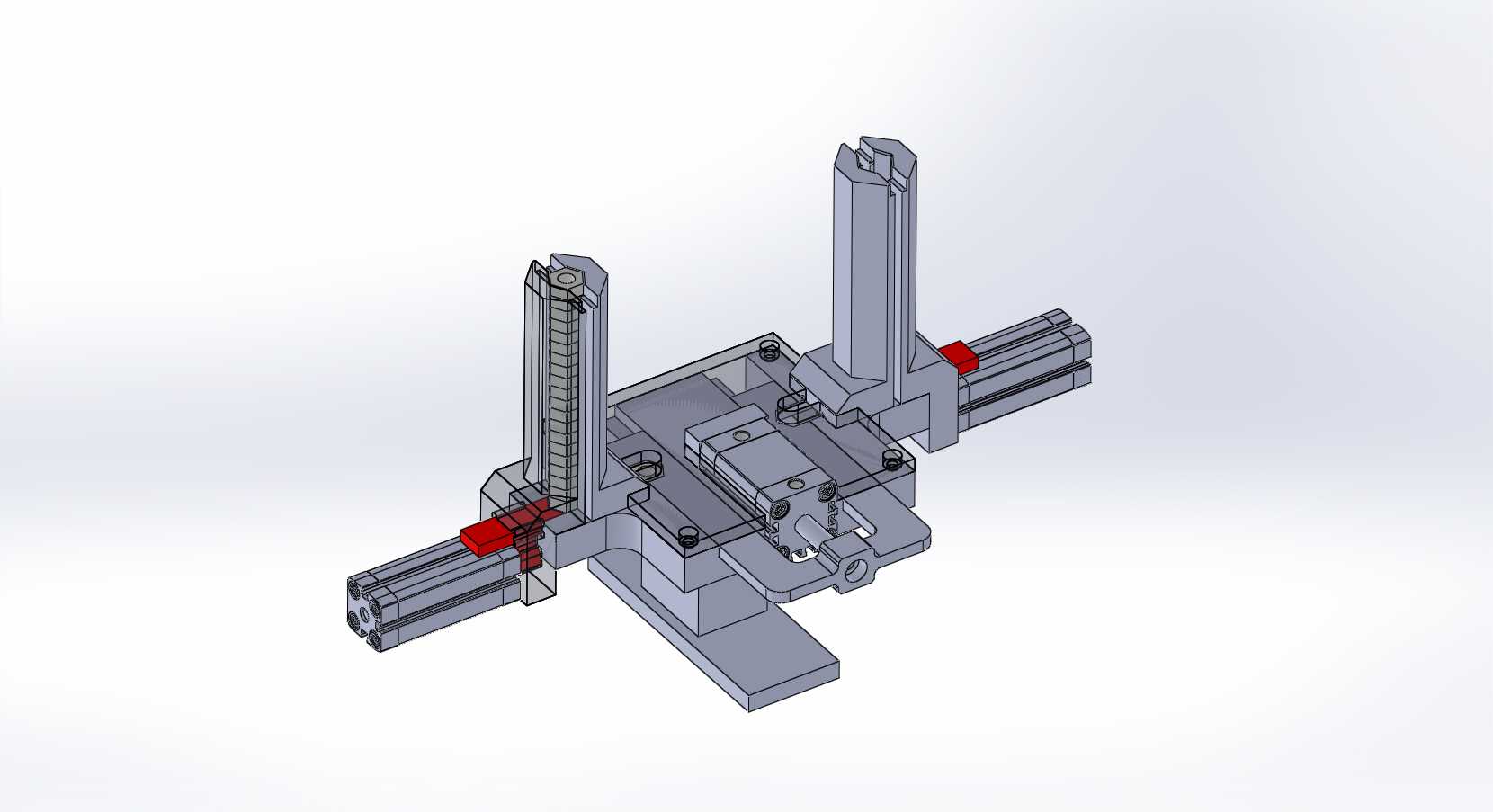

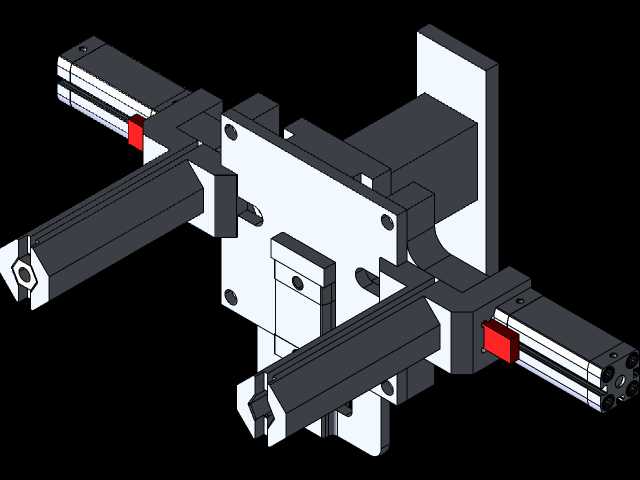

六角螺母自动气动给料攻丝设备结构

这款设备面向紧固件批量加工场景设计，主要应用于六角螺母内螺纹加工工序的自动化作业环节，适配中小规格六角螺母的连续化生产需求，可直接对接现有紧固件加工产线，替代传统人工上下料的攻丝作业模式，大幅降低攻丝工序的人工操作强度，同时减少人工送料过程中出现的工件定位偏差、送料节奏不匹配导致的丝锥损耗、螺纹加工不良等问题。设备整体采用卧式布局搭配双工位立式执行结构，整体安装边界紧凑，可直接固定于常规工业机床工作台面，无需对现有车间工位做大规模改造即可完成部署。设备核心功能围绕六角螺母的有序送料、精准定位、同步攻丝三个核心环节设计，气动送料轨道采用与六角螺母外形匹配的导向槽结构，可将堆叠无序的六角螺母逐一排序输送至定位工位，定位机构采用仿形卡槽设计，可精准卡合六角螺母的六个棱面，保证攻丝过程中工件无偏移、无转动，攻丝工位搭配双轴同步执行结构，可同时完成两枚螺母的攻丝作业，有效提升单工序加工效率。设计过程中充分考虑车间实际生产的维护需求，所有气动执行元件均采用标准快接接口，送料轨道、定位卡槽均采用可快拆结构，当需要切换不同规格螺母加工时，仅需更换对应尺寸的导向槽与定位卡块即可完成调机，无需对设备主体结构做大规模拆解调整。设备的气动管路全部采用内嵌式布局，避免加工过程中金属切屑飞溅刮损管路，执行端的行程限位采用硬限位搭配气动缓冲的结构，既保证送料、攻丝动作的行程精度，又能降低动作过程中的刚性冲击，延长设备整体使用寿命。设备底部设置统一的安装定位基准面，安装时可通过基准面快速完成与攻丝动力头的同轴度校准，大幅缩短设备部署的调试周期，适配多品种小批量的紧固件加工生产场景，也可集成到全自动化的紧固件加工流水线中作为专项攻丝单元使用。
