板料连续冲孔加工用冲压模具结构

这套冲孔工装主要面向薄金属带料的连续冲孔工序，常见于五金配件、家电钣金、汽车小冲压件的批量生产场景，在级进冲压产线中可作为独立工位模块，也可搭配单台压力机完成单工序冲孔作业，适配0.5-3mm厚度的冷轧钢板、镀锌板、铝板等常见冲压带料，送料宽度可根据下模座的导料板间距调整，常规适配宽度范围在50-120mm之间，能覆盖多数小型五金冲压件的料带尺寸需求。

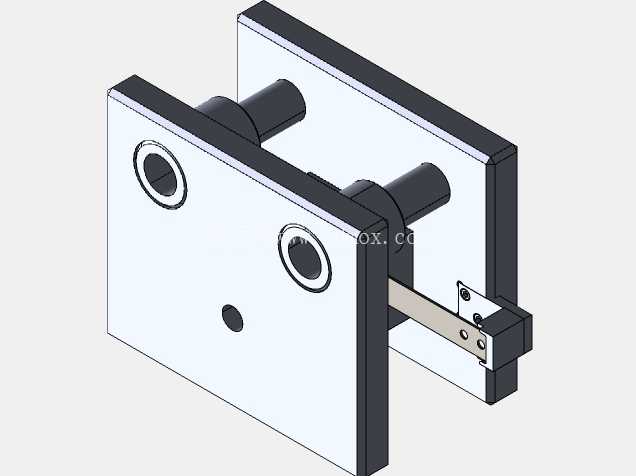

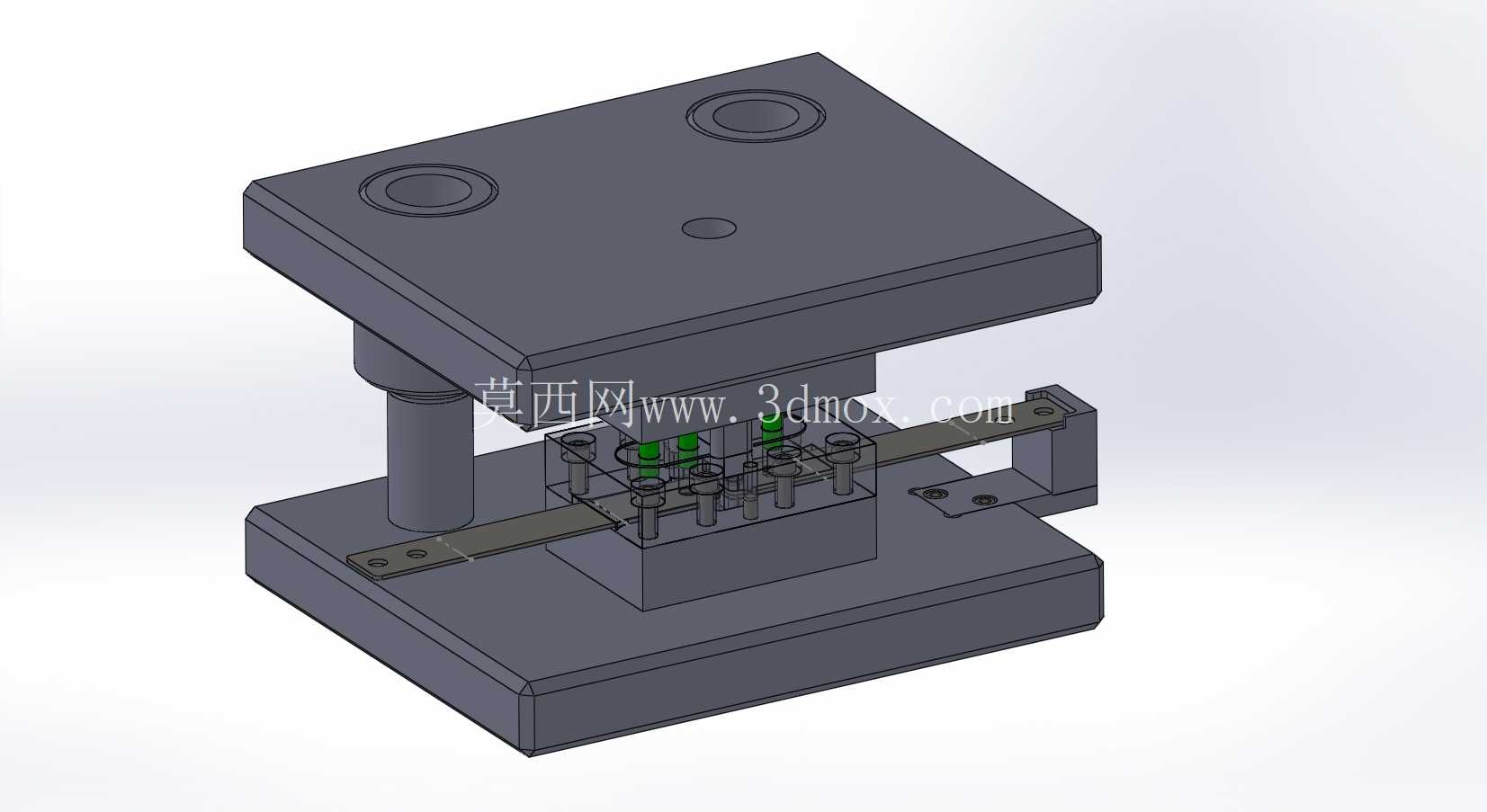

从结构设计来看，整套模具采用标准后侧导柱模架，上下模座选用45号钢调质处理，保证长期冲压过程中的刚性与抗变形能力，导柱导套配合间隙控制在0.01-0.02mm之间，确保上下模合模时的对中精度，避免冲头出现偏磨、崩刃的问题。上模部分除模座、模柄外，核心是凸模固定板与卸料板，凸模采用Cr12MoV材质淬火处理，硬度达到HRC58-62，根据冲孔需求可灵活更换不同直径的冲头，本次结构中预留了多组冲头安装位，可同时完成3-6个等距或不等距孔位的一次冲压成型，卸料板采用弹性卸料结构，内置矩形弹簧提供卸料力，冲压完成后可及时将卡紧在冲头上的料带剥离，避免带料上浮影响后续送料精度。

下模部分设置了凹模固定板与导料板，凹模对应冲头位置开设漏料孔，漏料孔设计为阶梯状，上部刃口段与冲头间隙取料厚的5%-8%，保证冲孔断面的光洁度，下部扩孔段方便冲裁废料顺畅落下，避免堵料造成凹模涨裂。导料板分布在凹模两侧，高度高出凹模面3-5mm，对送入的料带起到侧向定位作用，同时在导料板末端设置了定位挡块，可根据送料步距调整挡块位置，保证每次送料的孔位间距一致，步距精度可控制在±0.05mm以内，满足多数五金件的孔位公差要求。

安装边界方面，上模通过模柄与压力机滑块连接，模柄直径适配常见的16吨-40吨开式压力机的滑块安装孔，下模通过压板螺栓固定在压力机工作台面，工作台面的T型槽间距可适配下模座的安装孔位，整套模具闭合高度控制在180-220mm之间，可根据压力机的闭合行程调整模柄的伸入量，适配不同行程参数的冲压设备。实际使用过程中，需要定期检查导柱导套的润滑情况，及时补充锂基脂减少磨损，同时每冲压1万次左右检查冲头与凹模刃口的磨损情况，出现钝口及时修磨，避免毛刺过大影响冲孔质量。

不同于单孔冲孔工装，这套结构支持多工位同步冲孔，料带可连续送进，单次冲压即可完成一排孔的加工，生产效率相比单孔模提升3倍以上，同时模架采用标准件设计，后续更换不同规格的凸模、凹模即可适配不同孔型、不同孔距的冲孔需求，不需要重新制作整套模架，能有效降低小批量多品种冲压件的工装开发成本。在实际产线应用中，这套模具可搭配自动送料机实现无人化连续冲压，也可采用人工送料完成小批量试生产，结构简单可靠，维护难度低，适合中小型冲压加工车间的日常生产使用。
