椭圆型压力罐光电测试检修孔结构

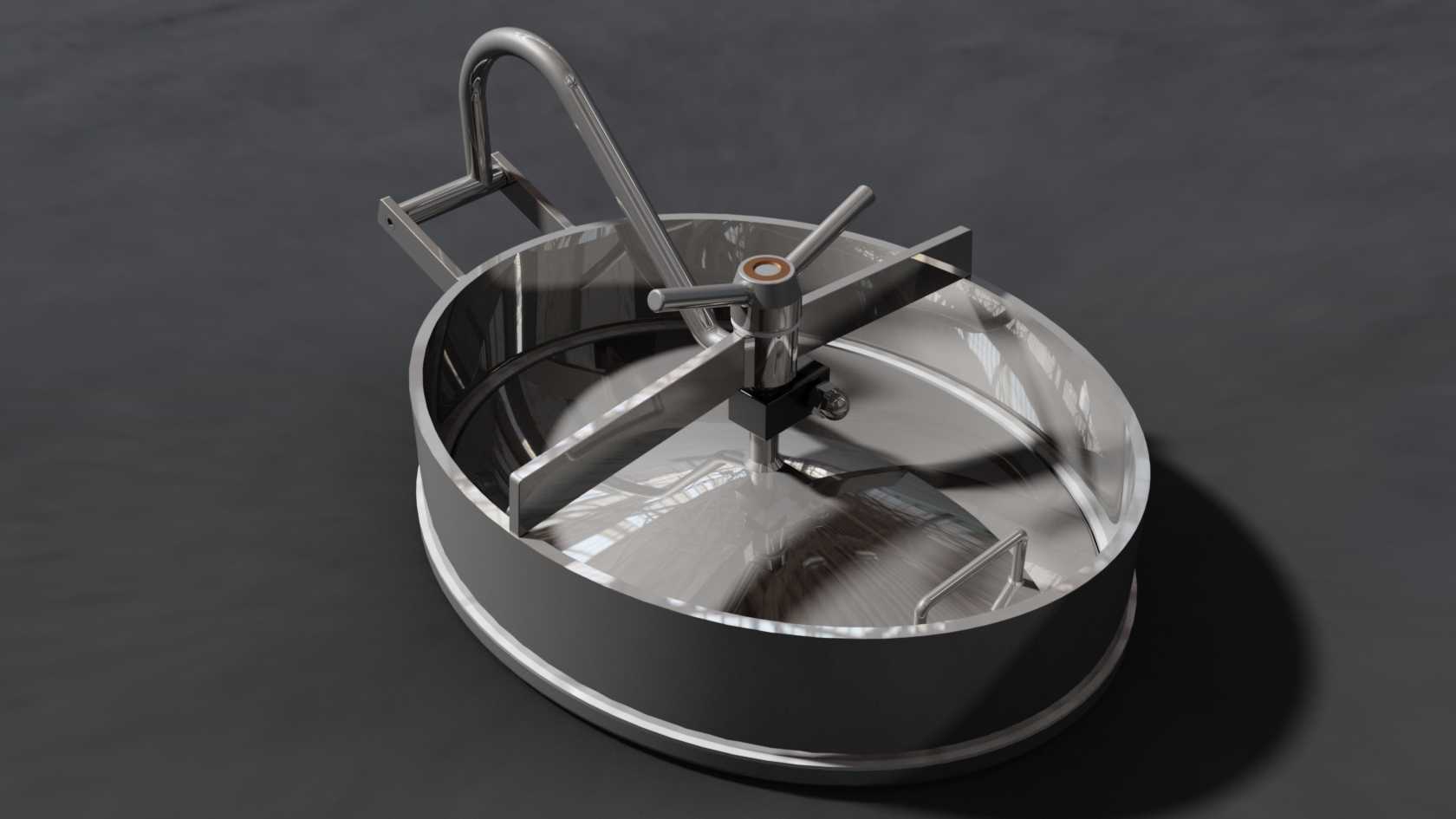

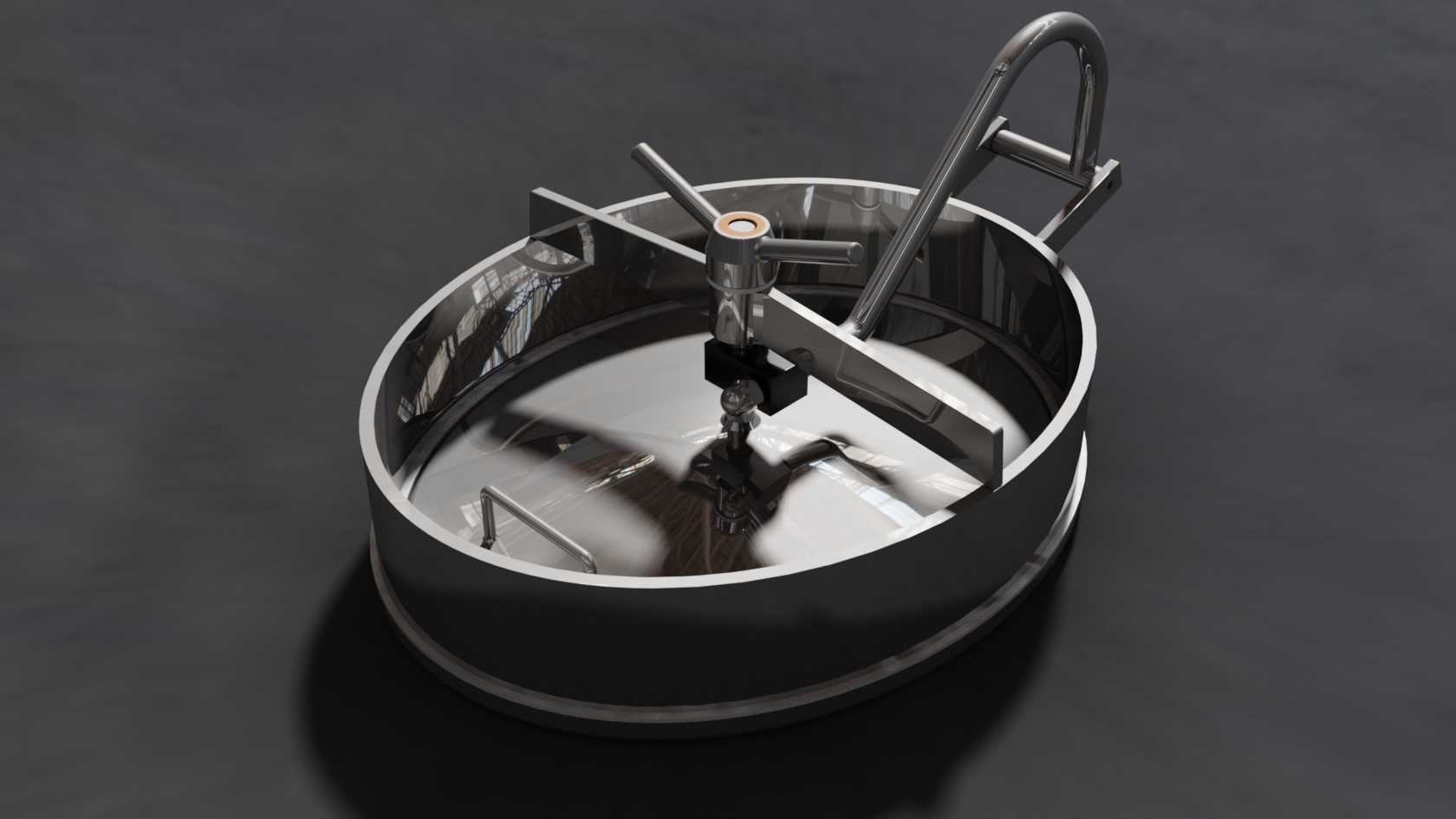

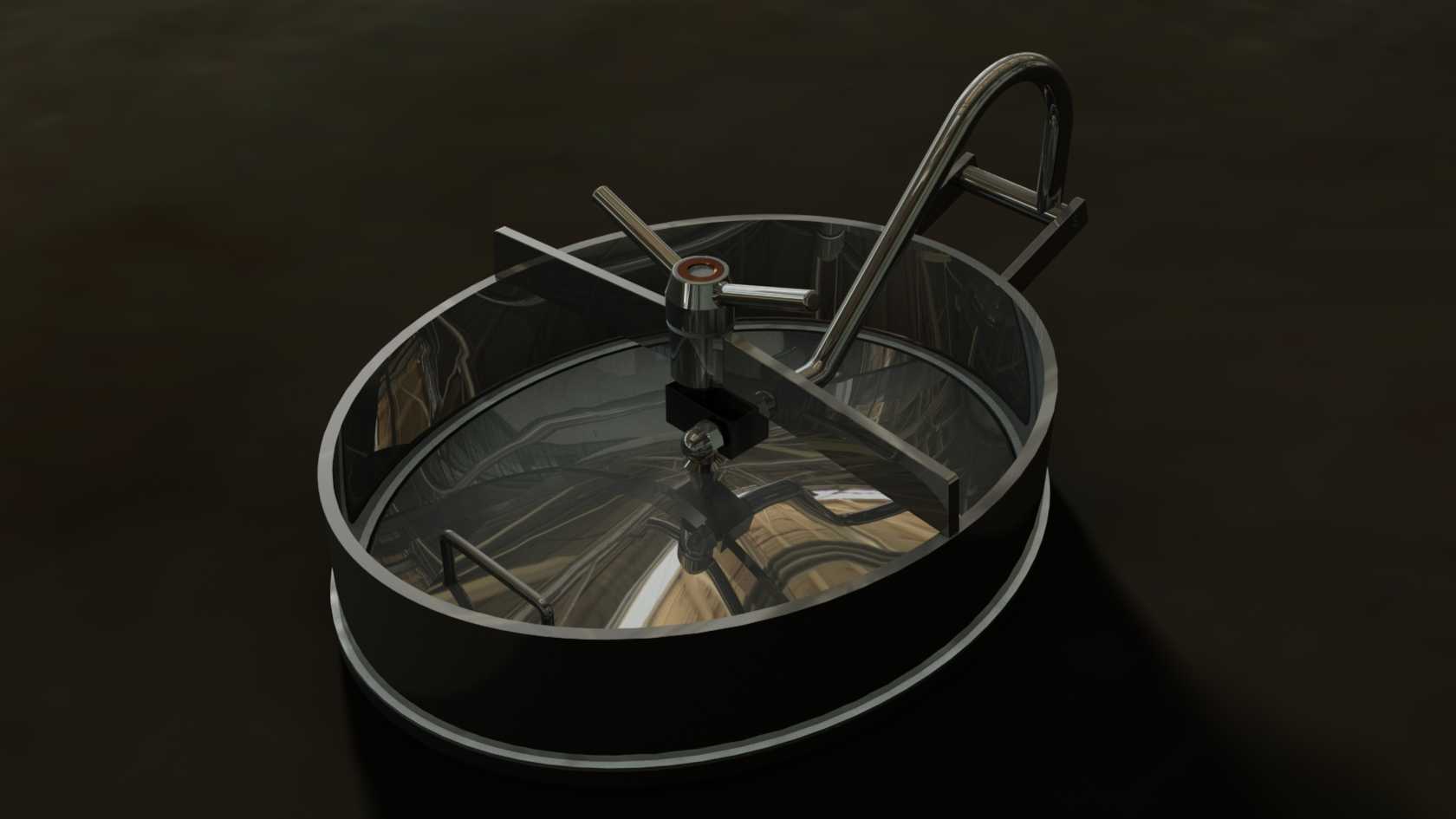

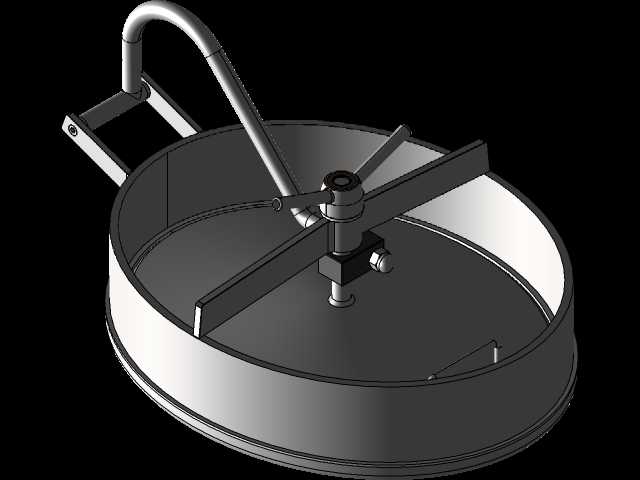

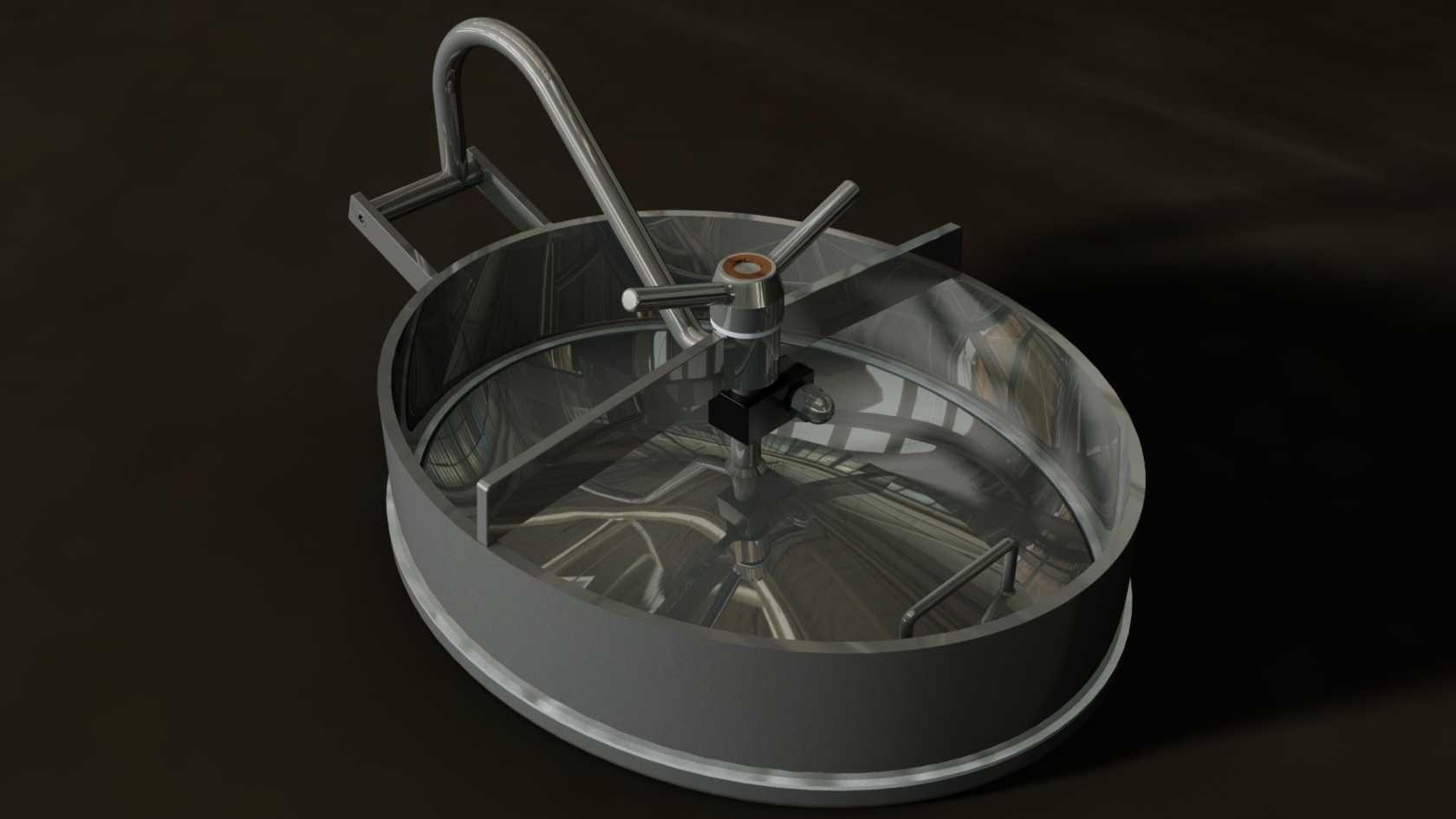

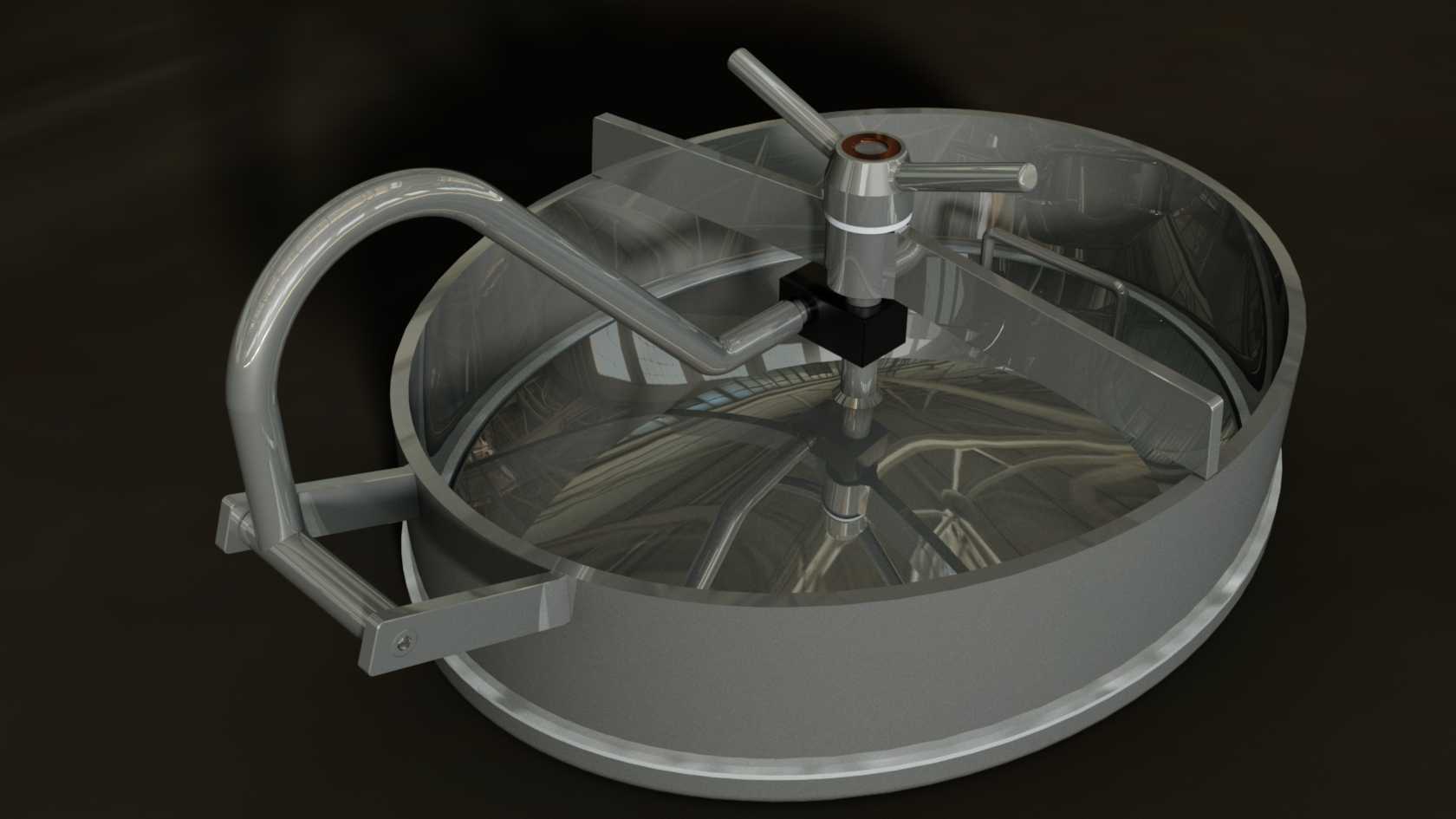

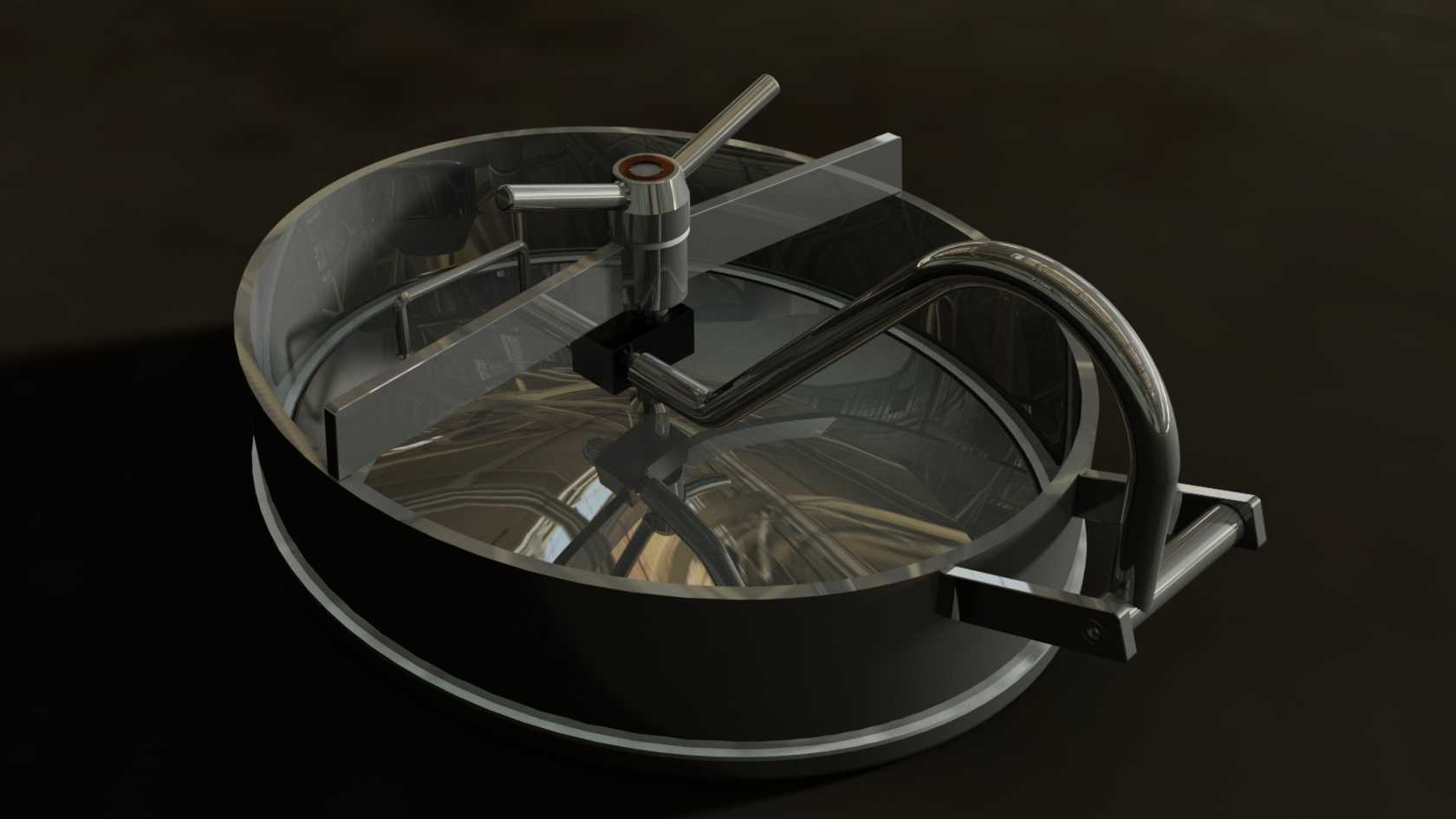

这款椭圆型检修孔结构，主要应用于承压罐体、密闭反应容器、储运槽罐的侧壁或顶部位置，是工业生产场景中操作人员进入罐体内部开展检修作业、清洁维护、内部元件检测更换的必备通行结构，在食品加工罐体、化工反应容器、制药配料储罐、水处理承压罐等场景中都有广泛应用，能够在保障罐体密闭承压性能的前提下，为内部作业提供安全便捷的出入通道。该检修孔采用椭圆外形设计，相较于同通流面积的圆形人孔，椭圆结构能够在罐体曲面壁上获得更好的安装贴合度，降低罐体开孔处的应力集中系数，减少开孔对罐体整体结构强度的削弱，同时椭圆长轴方向的空间更适配人员侧身进出的动作姿态，在有限的开孔尺寸下提升通行的顺畅度。结构上配置了旋转压紧式锁紧机构，搭配中心压紧手柄与周向分布的压条，操作时只需转动中心手柄即可带动压条完成锁紧或松脱动作，无需逐个拆卸螺栓，能够大幅缩短开闭检修孔的操作时间，提升日常运维的作业效率；孔盖与孔座之间配置了整圈密封结构，闭合状态下能够耐受罐内一定的正压或负压工况，避免罐内介质泄漏，同时阻隔外部杂质进入罐体内部，保障罐内生产环境的密闭性要求。侧面配置的弧形扶手结构，在人员进出检修孔时能够提供稳定的握持支撑，降低进出过程中的磕碰风险，提升作业安全性。设计过程中充分考虑了安装边界的适配性，孔座采用与罐壁匹配的弧形焊接边，能够直接贴合在对应曲率的罐体壁面完成焊接固定，整体外轮廓突出罐体壁面的高度经过优化，既预留了手柄操作的足够空间，也避免突出结构过多影响罐体周边的管线排布与人员通行；孔盖采用透明视窗设计，日常生产过程中无需打开检修孔即可直接观察罐内部的物料状态、元件运行情况，配合光电测试点位的预留结构，可直接在孔盖上安装光电检测元件，实时监测罐内的液位、物料状态等参数，无需额外在罐体上开孔安装检测部件，减少罐体的开孔数量，进一步降低罐体的泄漏风险与结构强度损耗。整体结构的受力经过合理分配，锁紧时的压紧力能够均匀分布在整圈密封面上，避免局部压紧力不足导致的密封失效，同时各运动部件都预留了足够的操作间隙，长期使用过程中即使出现少量锈蚀或杂物附着，也能够顺畅完成开闭操作，降低日常维护的工作量。
