嵌入式数显转速计时表外观结构设计

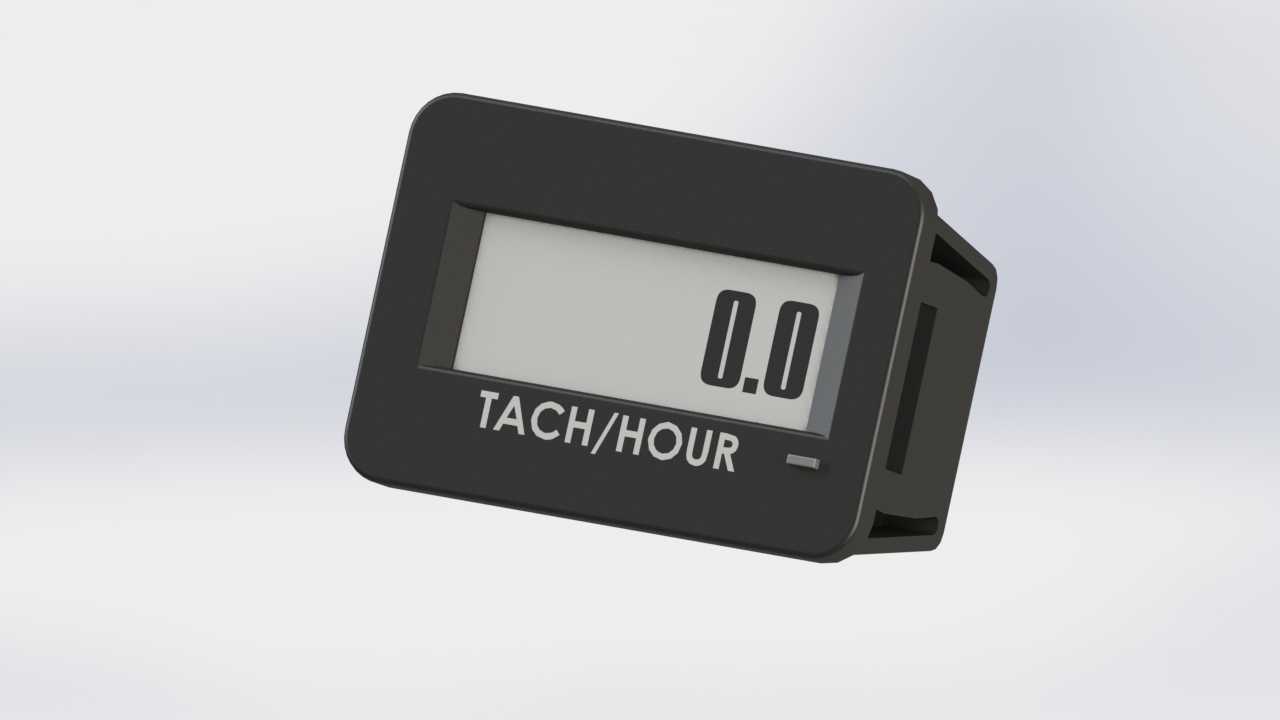

这款数显转速计时表主要面向工业设备运行状态监测场景设计，可广泛配套在发电机组、工程机械、农用机械、工业传动设备等需要实时掌握转轴转速与累计运行时长的设备上，帮助操作人员直观获取设备运行参数，为设备维护周期判定、运行负荷监控、故障预判提供直观的数据参考，避免设备因超转速运行、超时未维护出现意外故障，降低生产作业中的设备停机风险。在功能设计上，该仪表整合了实时转速显示与累计工时统计两大核心功能，显示屏采用高对比度段码液晶屏设计，即使在车间强光、设备周边光线不佳的环境下，操作人员也能快速清晰读取数值，屏幕下方标注的功能标识清晰区分两类显示内容，避免读数混淆。仪表正面采用一体化哑光黑壳体设计，边缘做了圆角过渡处理，既可以避免安装过程中划伤操作人员手部，也能减少工业环境中灰尘、油污在边角处的堆积，日常清洁维护更加便捷。从安装适配性来看，这款仪表采用标准嵌入式面板安装结构，壳体侧面预留了卡扣式安装位，安装时只需在设备面板上开出对应尺寸的方形安装孔，将仪表推入孔位后依靠侧边卡扣即可完成快速固定，不需要额外加装复杂的固定连接件，能够适配厚度在1到3毫米之间的金属、塑料等常见设备面板，安装后正面与设备面板贴合紧密，防护性能可以满足常规工业车间的使用需求，能够阻挡日常飞溅的水滴、灰尘进入仪表内部。在设计思路上，这款仪表优先考虑工业场景下的耐用性与易用性，整体外观没有多余的装饰结构，所有边角都做了钝化处理，壳体采用耐油污、抗老化的工程塑料材质，能够适应工业现场温差变化大、存在油污粉尘的使用环境，正面的显示区域做了略微内凹的设计，既可以保护液晶屏不受外力磕碰损坏，也能减少环境光线在屏幕上的反光，提升不同角度下的读数清晰度。仪表整体尺寸紧凑，不会占用设备面板过多的安装空间，即使是在布局紧凑的小型设备控制面板上，也能灵活找到合适的安装位置，接线端设置在仪表背部，安装完成后接线完全隐藏在面板后方，不会影响设备面板的整体整洁度，也能避免接线外露被意外拉扯造成的接触不良问题。
