齿轮齿条式快回往复运动机构

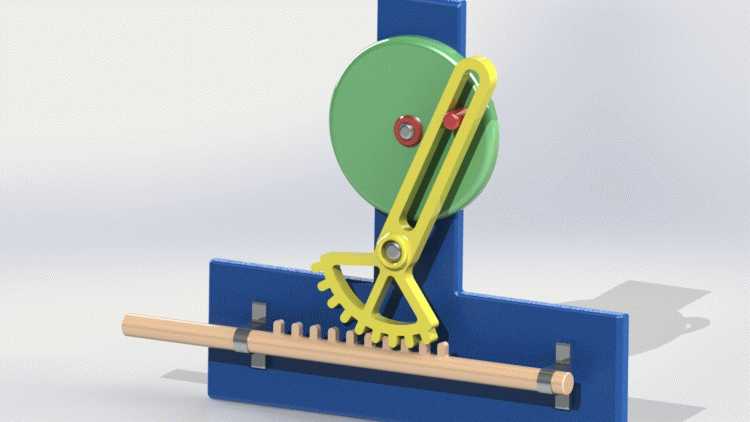

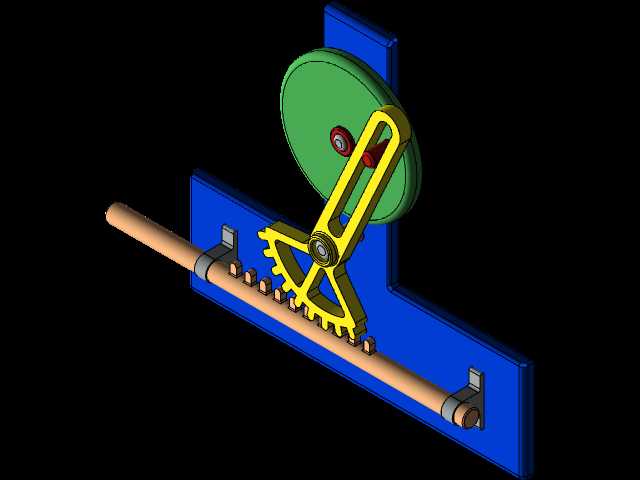

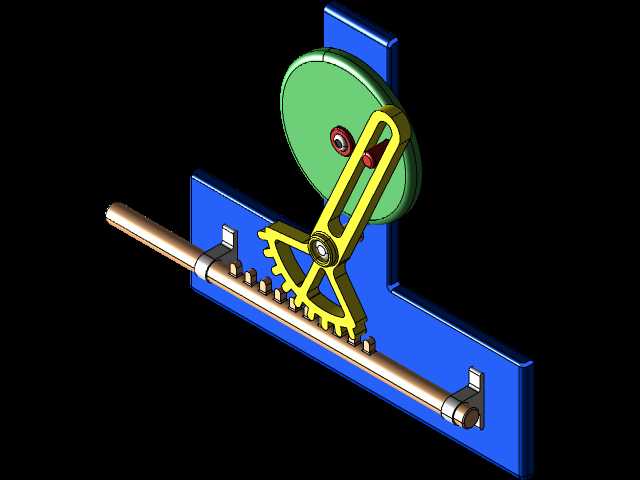

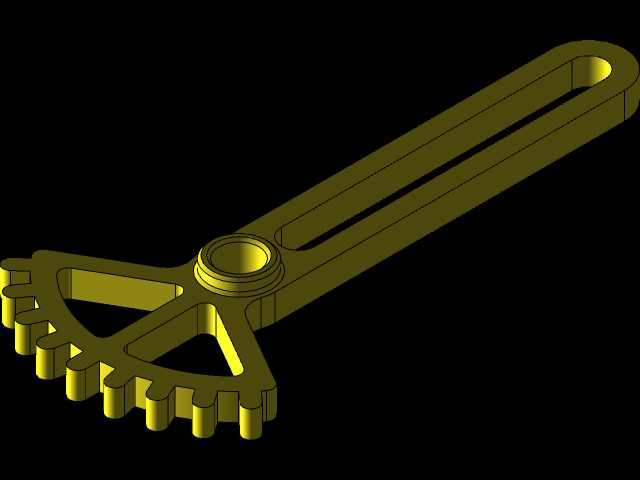

该快回往复运动机构是典型的机械式运动转换执行单元，核心应用场景覆盖轻工送料、小型工件工位转移、纺织机械导纱驱动、包装设备推料作业等需要单向工作行程匀速、回程快速复位的自动化作业环节，能够在不额外增加驱动调速模块的前提下，通过纯机械结构实现工作段与回程段的速度差匹配，有效缩短设备空载运行时长，提升单周期作业效率。整套机构采用立式安装布局，底部为平直的安装基座，基座上设置两处同轴导向支座，用于承载带齿的往复滑杆，滑杆沿水平方向布置，齿形沿杆身轴向均匀排布，与上方扇形齿轮的齿面完全啮合，滑杆两端预留外接执行件的安装位，可根据实际作业需求加装推头、夹具、导杆等功能部件，适配不同的末端作业动作。机构中部为带扇形齿的摆动臂，摆动臂上端开设长条形通槽，槽内与驱动盘上的偏心销形成滑动配合，驱动盘固定在立式支撑板的上部，由外接旋转动力源带动做匀速圆周运动，立式支撑板垂直固定在底部基座上，为整套传动部件提供稳定的支撑基准，所有转动铰接位置均预留标准轴径的安装空间，可适配常规滑动轴承或滚动轴承的装配需求，降低运动过程中的摩擦损耗。设计过程中重点匹配了偏心销的回转半径、摆动臂的槽长、扇形齿轮的分度圆弧长以及滑杆的有效行程参数，确保驱动盘匀速旋转时，偏心销在摆动臂槽内滑动带动扇形齿臂往复摆动，进而通过齿轮齿条啮合带动滑杆做水平直线往复运动，同时通过偏心销与摆动臂的位置匹配，实现滑杆工作行程时运动平稳匀速，回程时运动速度更快的快回特性，整套机构的安装边界规整，底部基座可直接固定在设备台面或机架上，驱动端可直接对接常规减速电机输出轴，无需复杂的传动转接，整体结构紧凑，传动路径清晰，运动过程无卡滞点，能够在长时间连续运行工况下保持稳定的运动输出，可直接作为独立功能模块集成到各类专用自动化设备中，也可作为机械原理教学演示装置使用，直观展示旋转运动到直线往复快回运动的转换逻辑。
