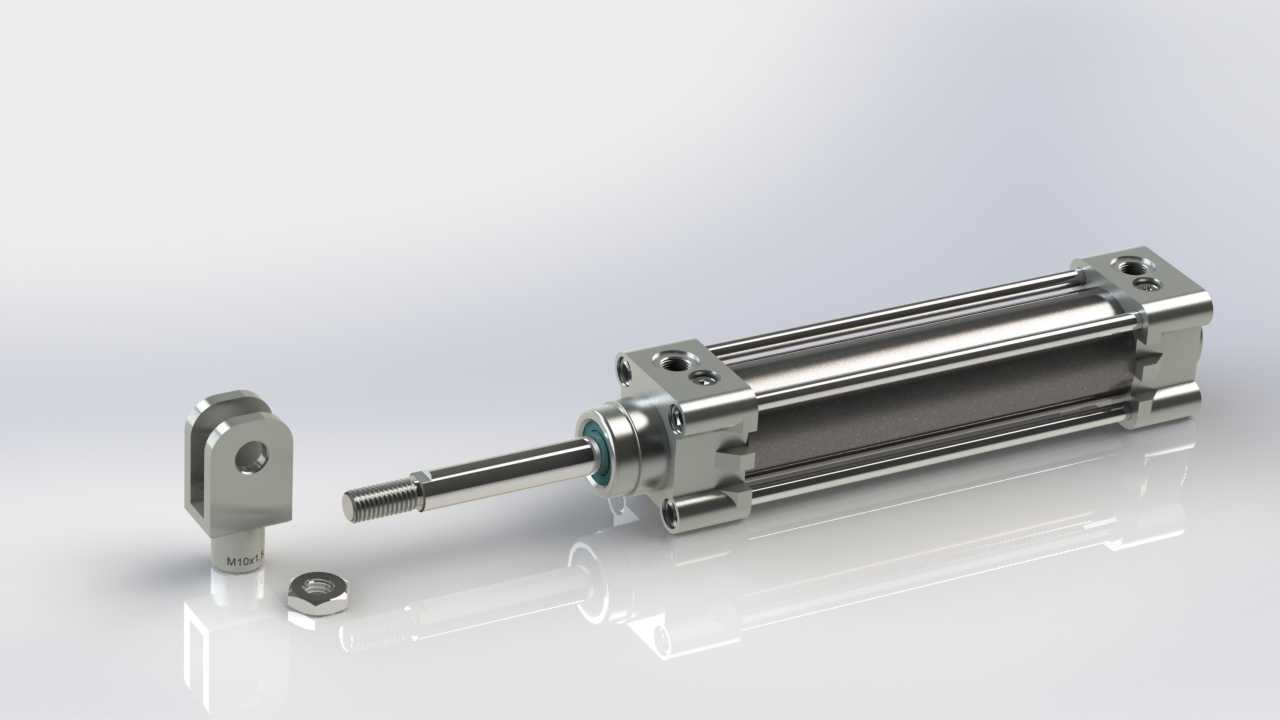

标准拉杆式气动气缸带配套安装附件

这款拉杆式气动气缸是气动系统中最常用的直线执行元件，广泛应用于自动化生产线、工装夹具、包装设备、物料输送、非标自动化设备等场景中，承担工件推压、夹紧、移位、顶升、分度等核心直线动作输出任务，是气动回路中将压缩空气压力能转换为机械能的核心部件，相比液压执行元件具备动作响应快、介质清洁无泄漏风险、维护成本低、动作速度可调范围宽的优势，适合在洁净车间、轻工生产、电子装配等对环境洁净度有要求的场景使用。

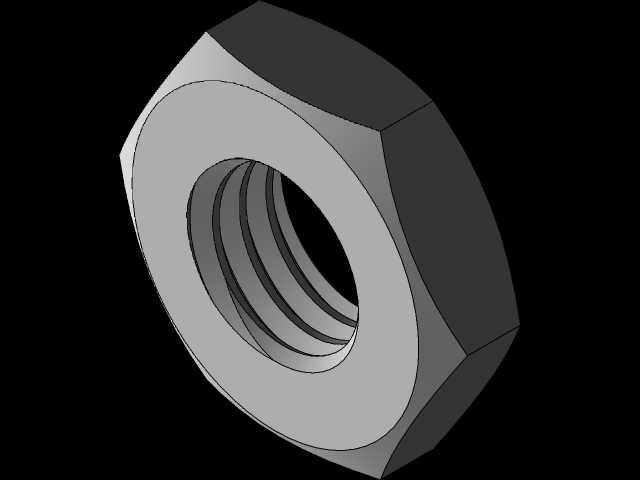

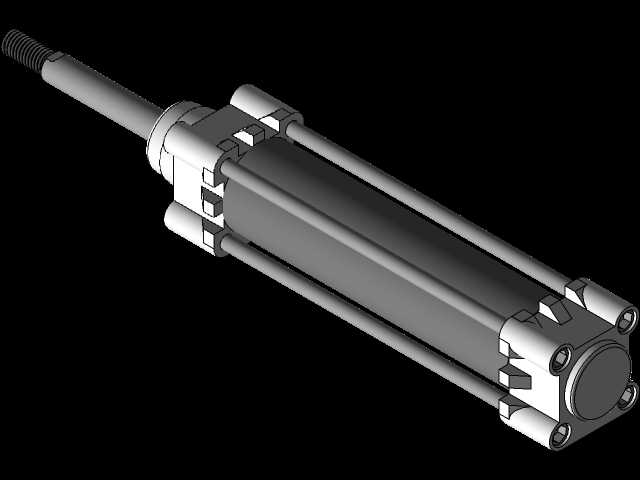

本次设计的气缸采用标准ISO15552拉杆式结构，整体由缸筒、前后端盖、活塞杆、活塞、密封组件、拉杆紧固件以及配套的双耳尾座安装件、活塞杆端锁紧螺母组成，缸筒采用高精度珩磨铝合金材质，内孔表面粗糙度控制在Ra0.2以内，保证活塞往复运动时的密封性能与低摩擦阻力，前后端盖通过四根高强度镀锌拉杆锁紧固定，结构刚性充足，可承受1.0MPa额定工作压力下的反复冲击负载，不会出现端盖松动、缸筒变形的问题。活塞杆采用镀硬铬45号钢加工，表面硬度达到HRC60以上，耐磨性能优异，可适配高频往复运动工况，避免长期使用后出现活塞杆划伤导致的漏气问题。

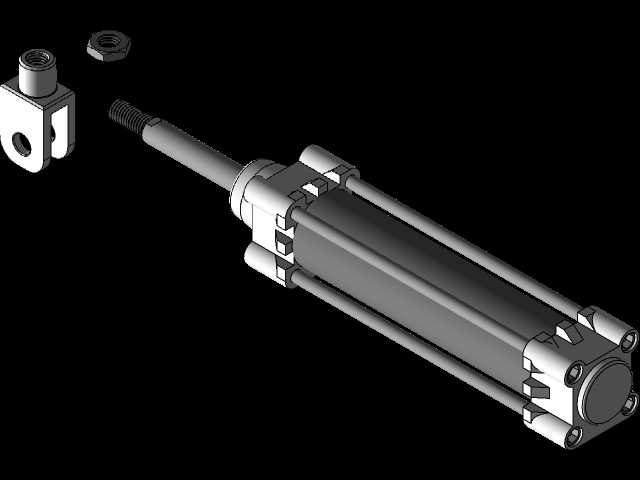

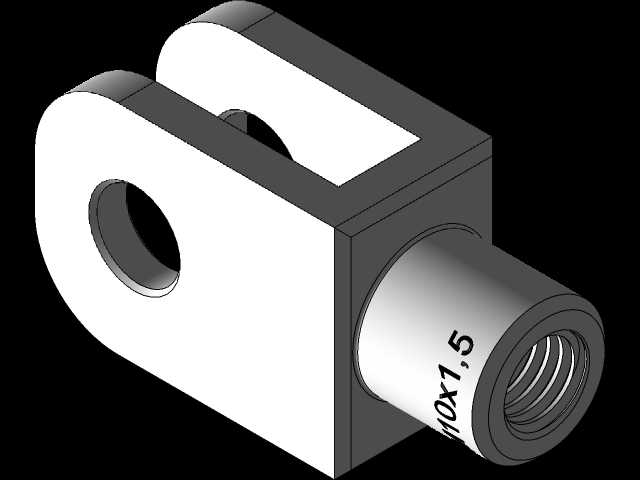

设计过程中充分考虑了不同安装场景的适配性，预留了多种安装接口：前端盖可搭配法兰板实现前法兰安装，后端盖可搭配本次附带的双耳座实现铰轴式摆动安装，也可搭配脚架实现卧式固定安装，活塞杆端可通过外螺纹连接各类非标接头、推板、夹爪等执行端配件，满足不同设备的动作输出需求。外形尺寸上严格遵循通用标准缸径规格的安装边界，缸体外形规整无突出结构，安装孔位、活塞杆伸出长度、端盖连接尺寸均与市面同规格通用气缸完全互换，设备维护时可直接替换同参数标准件，无需重新调整安装位。密封结构采用双向活塞密封+杆端防尘圈+缓冲密封的组合设计，气缸行程末端设置有可调气缓冲结构，可通过端盖上的缓冲调节螺钉调整缓冲气量，降低活塞运动到行程终端时的撞击噪音与机械冲击，延长气缸整体使用寿命。附带的安装附件均做了镀锌防锈处理，与气缸本体的连接精度匹配，可直接完成气缸的摆动式安装，适配需要气缸随动作角度小幅摆动的压紧、翻转类工装场景。
