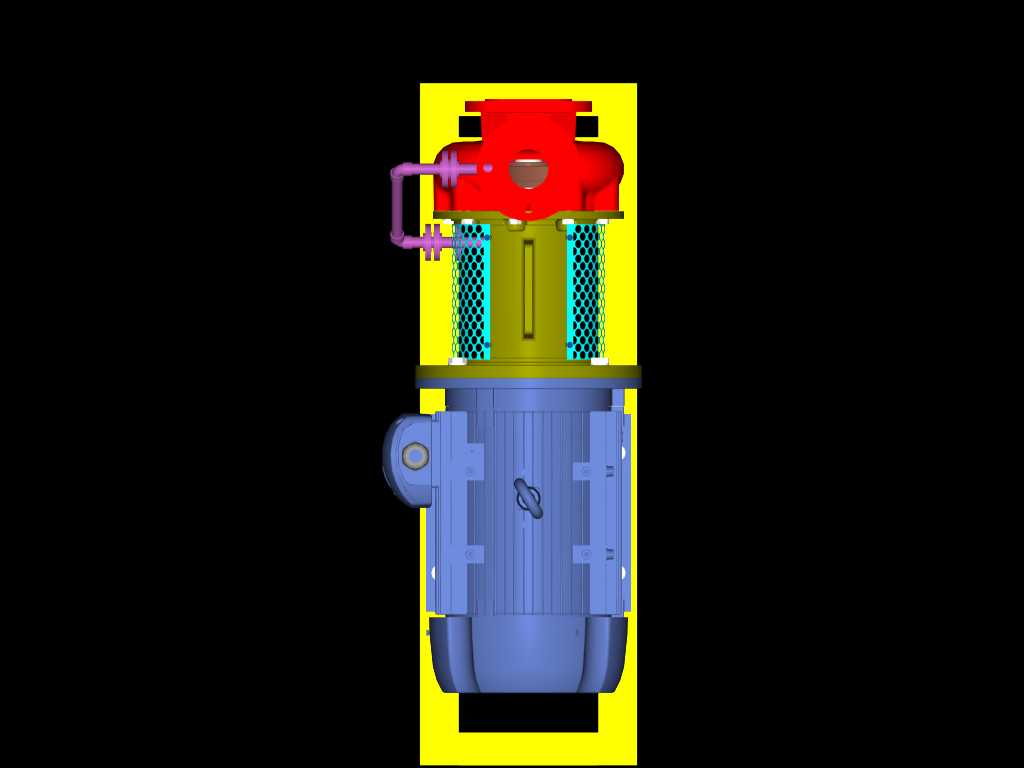

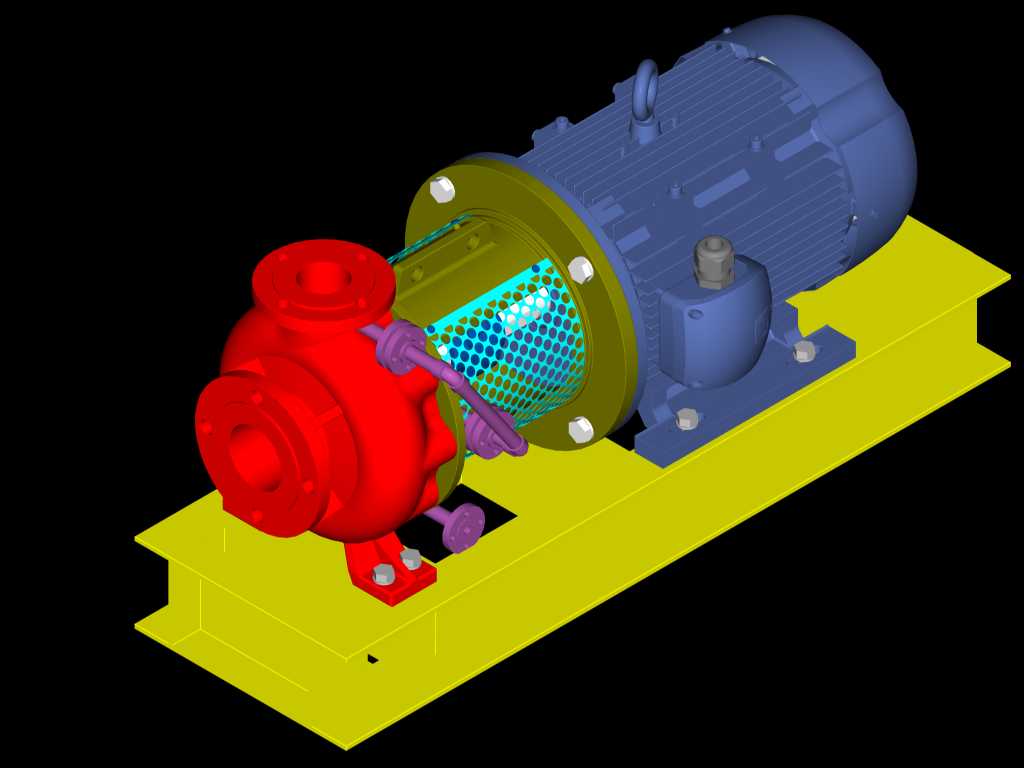

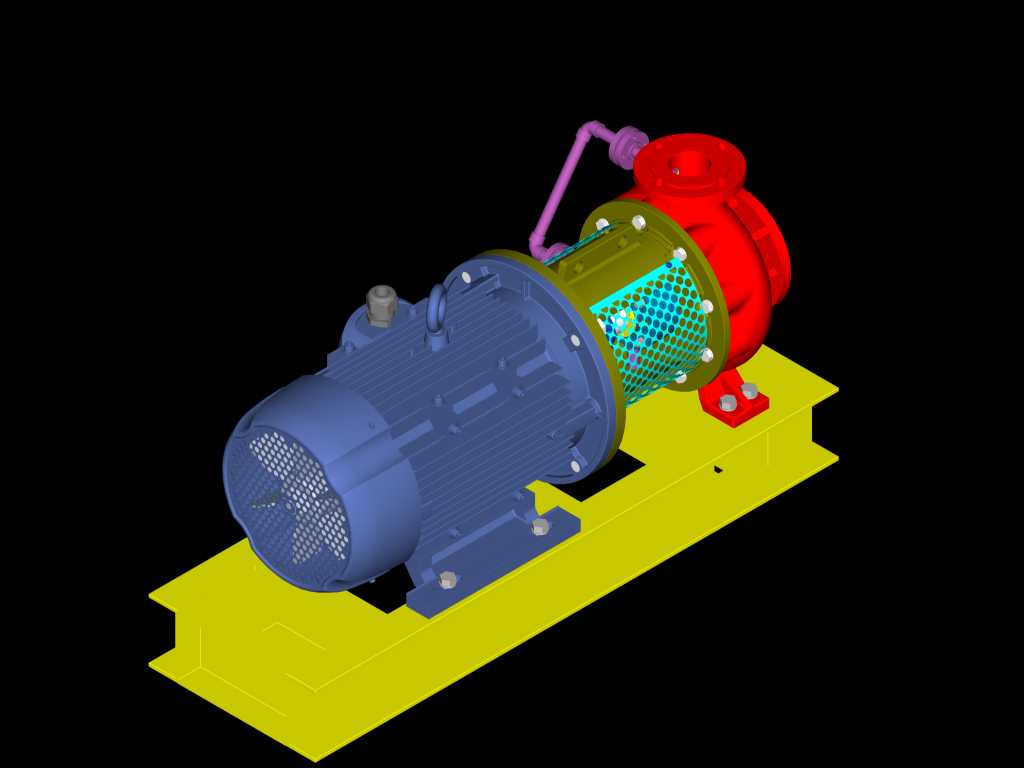

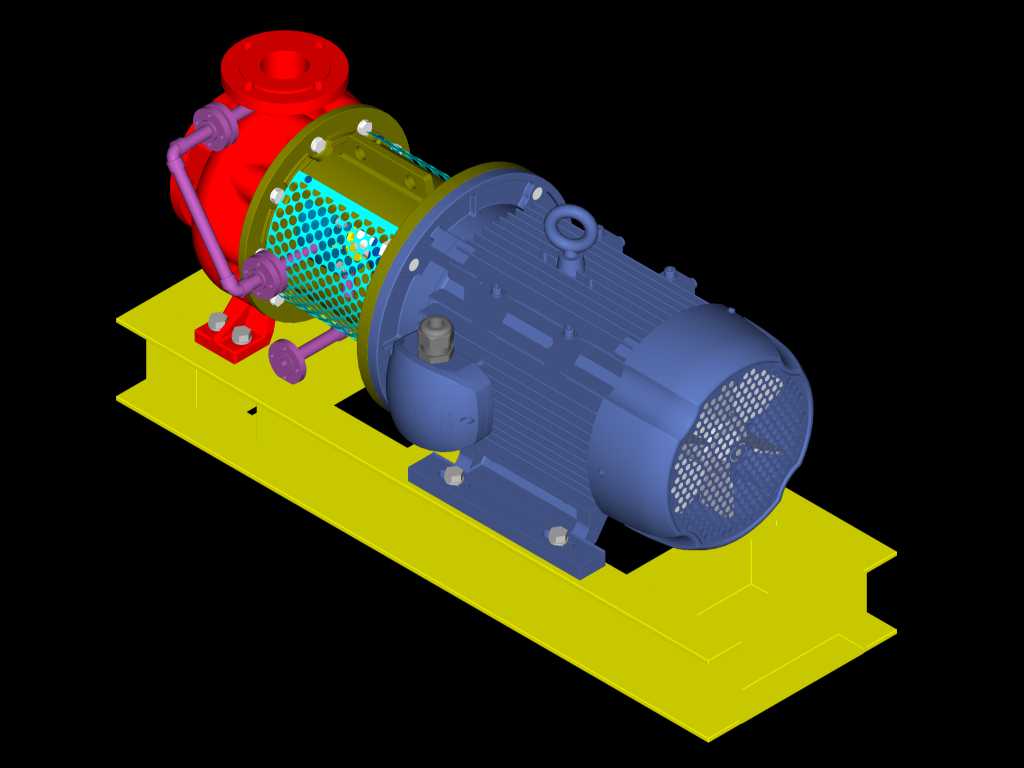

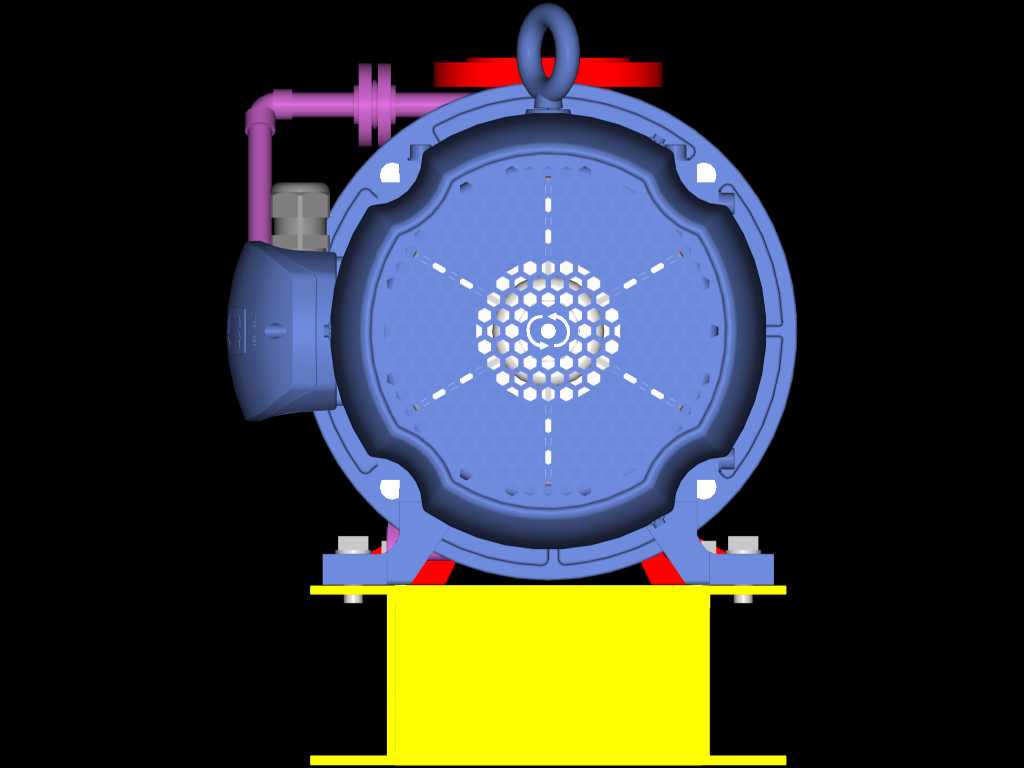

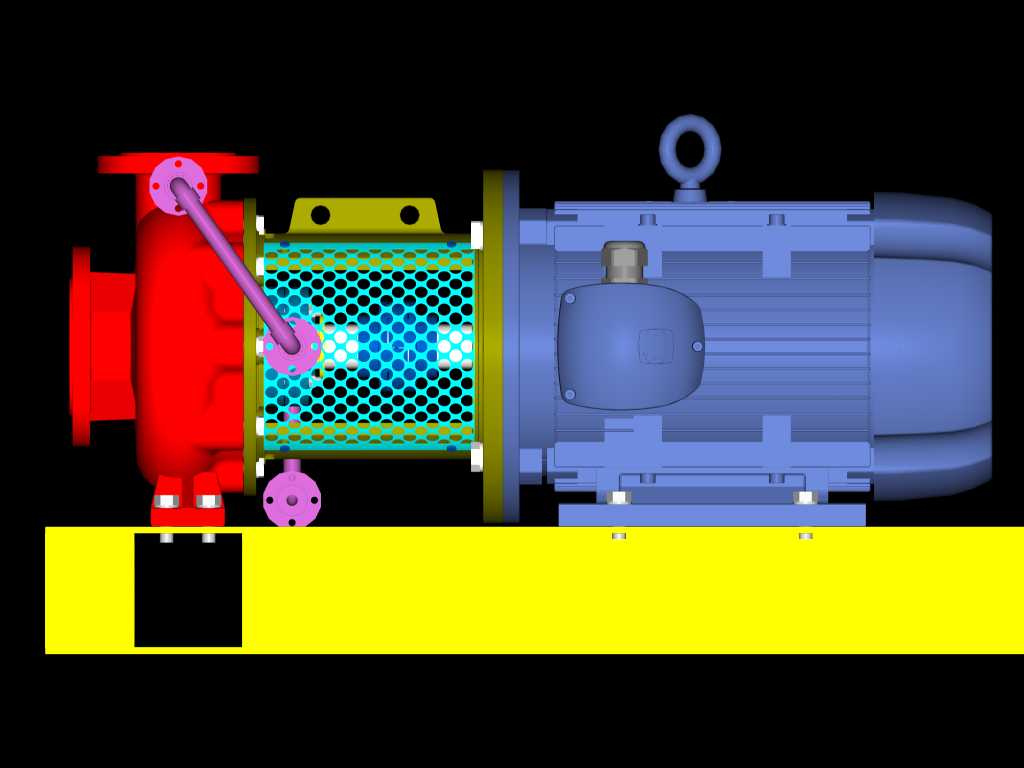

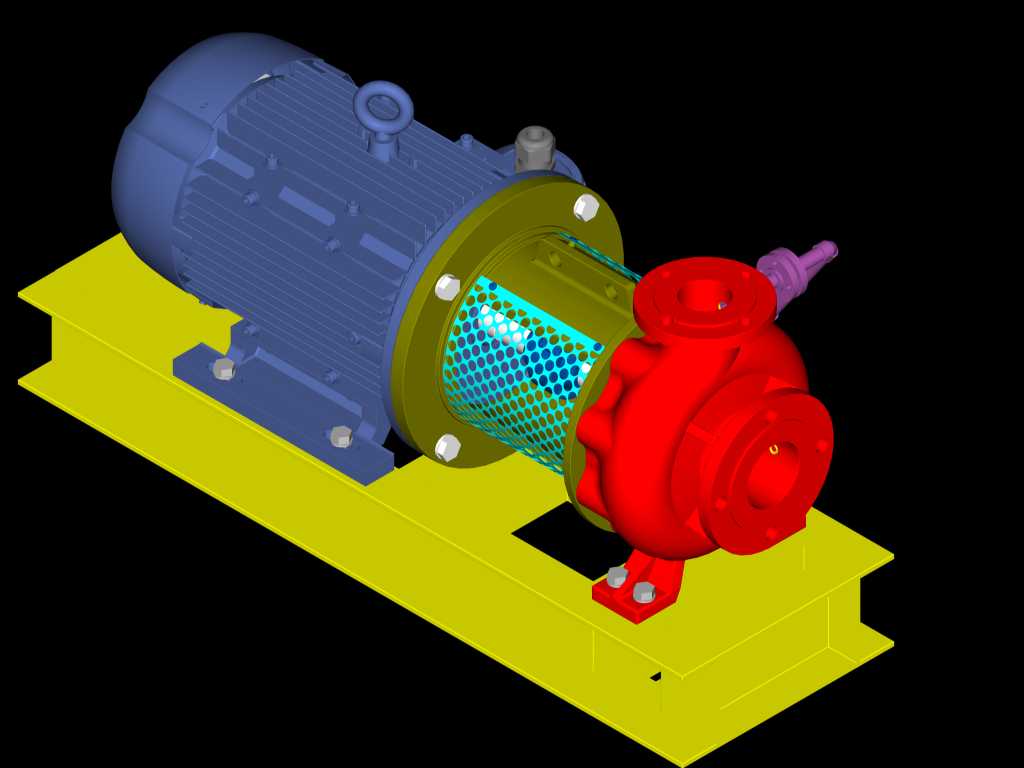

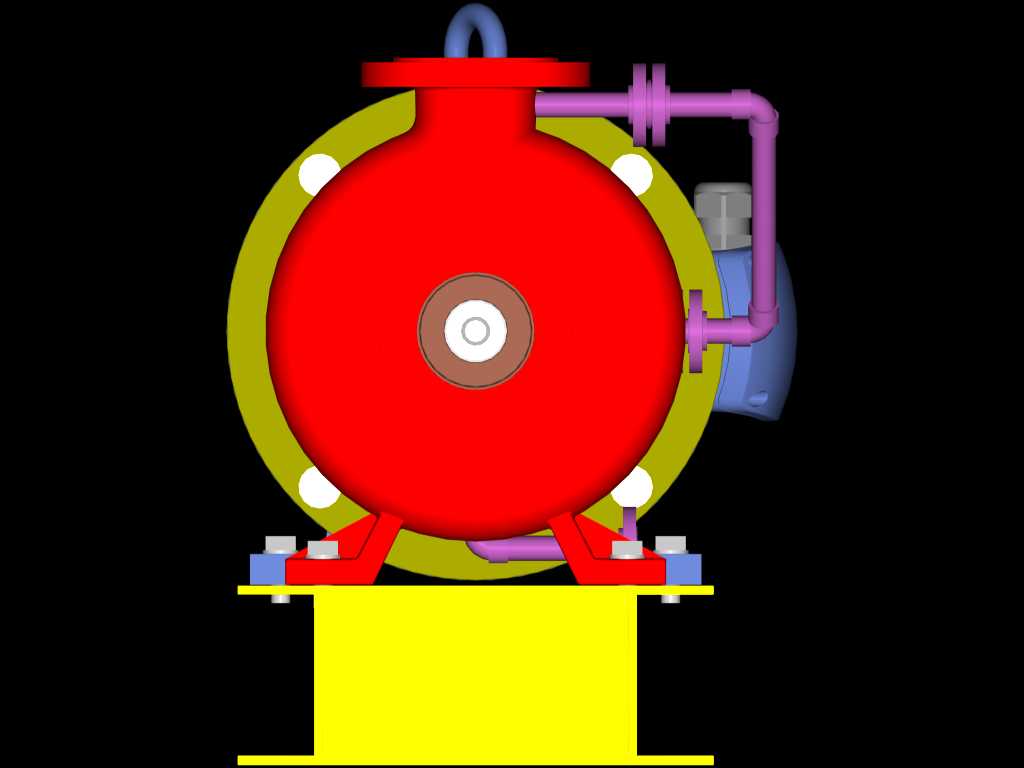

卧式直联离心泵撬装结构三维设计

该三维模型还原的是卧式直联结构离心泵撬装整机，这类泵组广泛应用于市政供水、暖通循环、工业冷却系统、化工流体输送、建筑给排水等场景，是通用流体输送领域的核心动力设备，可输送常温清水或物理化学性质与水相近的介质，适配不同工况下的流体增压、循环、输送需求。从功能特性来看，该泵组采用电机与泵体直联共轴的结构设计，取消了传统联轴器传动的冗余结构，大幅缩减了整机轴向尺寸，同时降低了传动环节的功率损耗，运行时同轴度更高，振动与噪音表现更优，日常维护无需反复校准联轴器对中，运维难度更低。泵体采用端吸式蜗壳结构，流道经过顺滑过渡设计，可有效降低流体在泵腔内的湍流损失，提升水力效率，进出口采用标准法兰连接形式，可直接对接现场工艺管路，无需额外定制转接构件。设计层面，整机采用一体化撬装底座结构，底座采用型钢焊接成型，预留了电机与泵体的精准安装定位面，同时设置了加强筋结构提升整体刚性，可承受泵组运行时的动载荷，避免长期运行出现底座变形导致的同轴度偏移问题；泵端与电机之间设置了镂空防护结构，既可以对旋转部件进行安全防护，避免异物卷入或人员误触，又能保证电机轴端的散热通风效果，不会因防护结构遮挡导致电机温升过高。从安装边界来看，该撬装泵组的安装基面为底座底部的平面，现场安装时只需将底座固定在水平混凝土基础或钢制机架上，完成进出口管路对接、电气接线即可投入使用，无需现场进行泵与电机的对中调试，大幅缩短现场安装周期；整机的外形尺寸充分考虑了常规泵房的通道预留要求，侧面预留了足够的操作空间，可满足日常巡检、密封件更换、轴承润滑等运维操作的空间需求，泵体的排气、排液接口位置设计合理，可方便接入现场的排气、排液管路，避免启停过程中出现气缚问题。
