卫生级管道连接快装三角夹结构设计

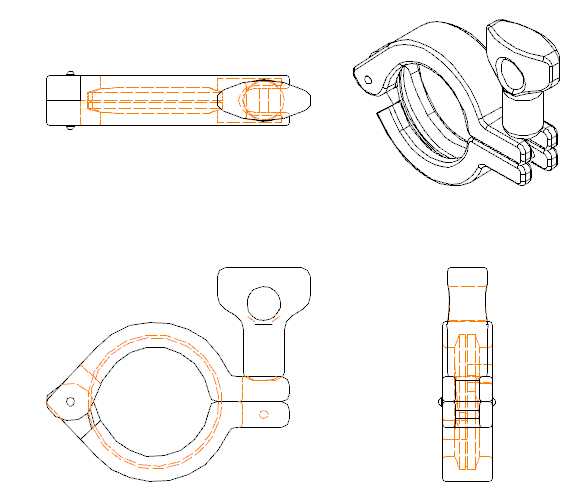

这款三角夹是面向卫生级流体输送管路打造的快装连接构件，主要应用在食品加工、生物医药、乳制品酿造、日化洁净生产等对管路卫生要求极高的生产场景中，用来实现洁净管道之间、管道与罐体接口之间的快速对接与密封固定，替代传统的法兰螺栓连接方案，大幅降低管路拆装、清洗、消杀环节的操作耗时，适配洁净生产场景频繁拆洗管路的作业需求。在实际生产场景中，这类三角夹常配合卫生级密封圈、快装接头配套使用，能够在无额外辅助工具的情况下完成管路的锁紧与松脱，日常生产中完成管路接驳后，可耐受常规生产工况下的管路内压，避免输送流体出现渗漏问题，同时连接位置无卫生死角，不会残留物料残渣，满足CIP原位清洗、SIP高温灭菌的作业要求，不会因为构件结构问题滋生细菌、污染输送介质。从产品功能特性来看，这款三角夹采用偏心锁紧的结构逻辑，扳动翼型手柄时，夹体的环形抱合结构会逐步收紧，将两个对接的快装接头端面紧紧压合在中间的密封垫圈上，实现可靠的静密封；翼型手柄的造型符合人体工学，操作人员徒手即可施加足够的锁紧力，不需要借助扳手等额外工具，在狭窄的管路安装空间内也能顺利操作。夹体的环形抱合面做了适配快装接头凸缘的弧度设计，锁紧后受力均匀，不会出现局部应力集中压损接头端面的问题，长期反复拆装也不会出现构件变形、锁紧力衰减的情况。从设计思路层面，这款构件的二维视图完整呈现了装配状态下的各部件配合关系，夹体的铰接位置做了间隙配合设计，保证开合动作顺畅无卡滞，手柄与夹体的锁紧接触面做了弧度过渡，锁紧到位后会形成稳定的自锁角度，不会因为管路运行中的振动出现松脱失效。整体结构没有多余的冗余设计，所有外露边角都做了圆弧过渡处理，避免清洁过程中积留污渍，也防止操作人员拆装时被尖锐边角划伤。从安装边界与尺寸适配来看，这款三角夹适配1-1/2英寸规格的标准卫生级快装接头，夹体开合的最大角度可以满足接头凸缘顺利卡入的需求，锁紧状态下的整体外轮廓尺寸紧凑，不会占用过多管路周边的安装空间，在密集排布的洁净管路集群中也能顺利布置，不会和相邻的管路、支架产生干涉；铰接销轴的尺寸与夹体的销孔做了公差匹配，长期反复开合也不会出现销轴松脱、夹体错位的问题，整体结构的强度可以满足常规卫生级管路的工作压力要求，适配常温到高温灭菌温度区间的工作环境，不会因为温度变化出现锁紧力失效的问题。
