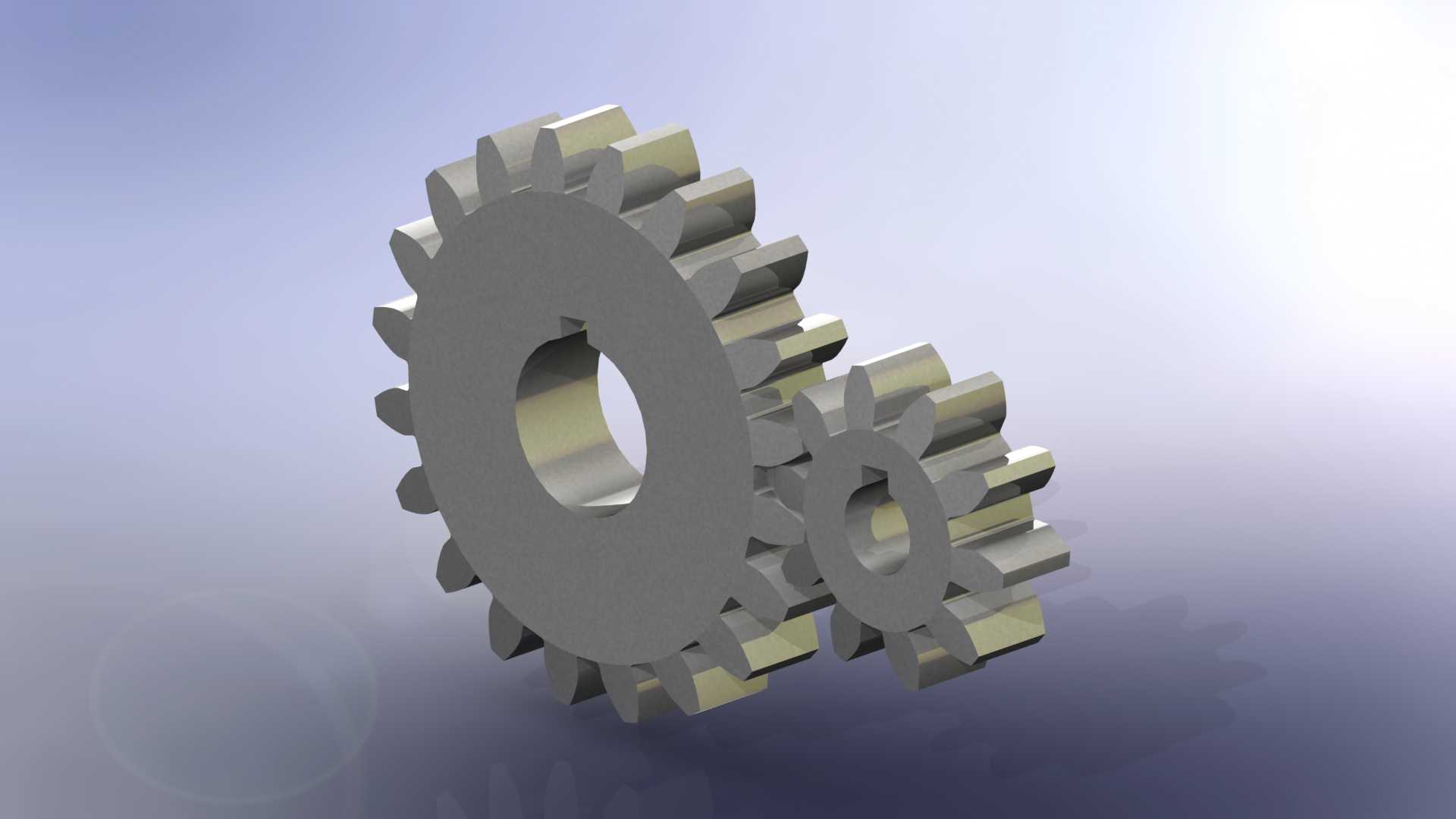

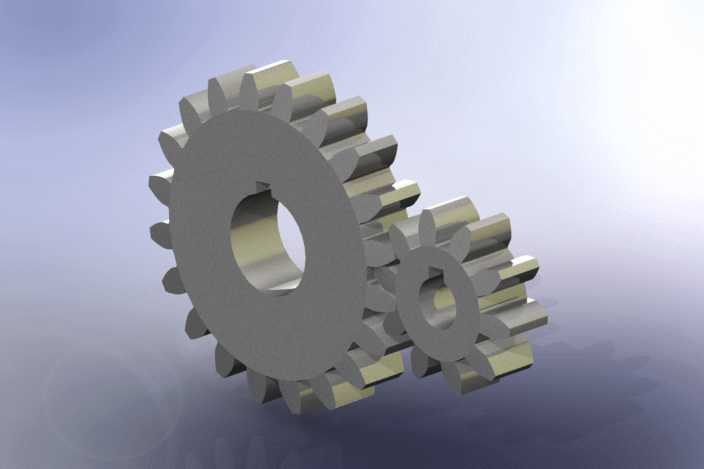

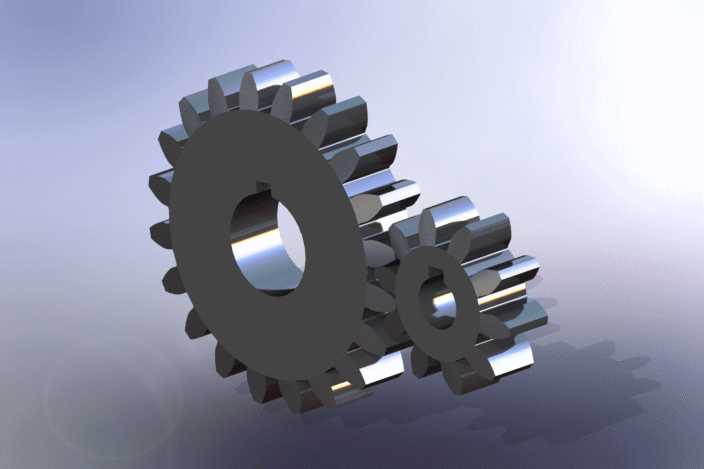

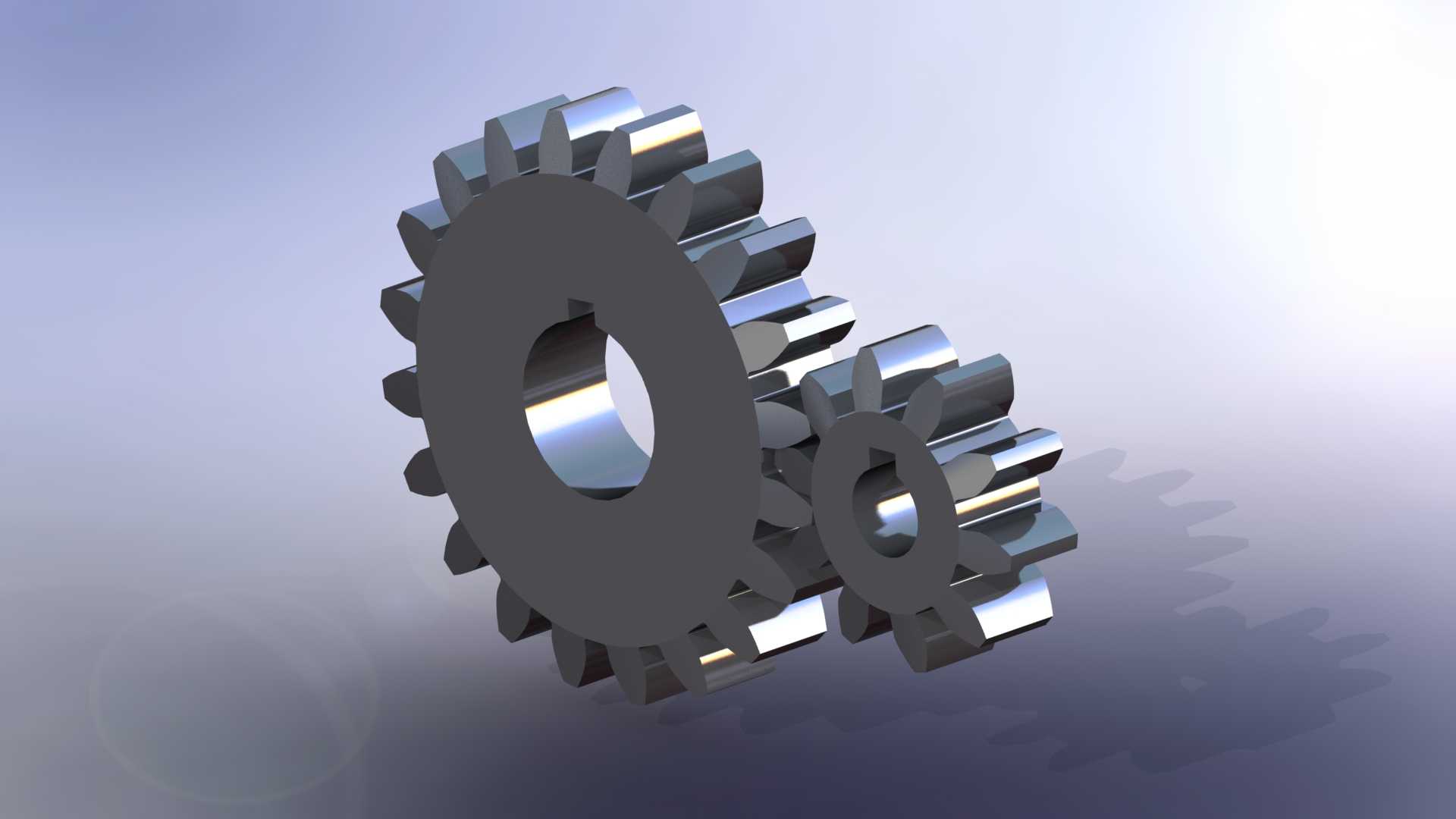

外啮合直齿圆柱齿轮传动副结构设计

这套直齿轮副是机械传动系统中应用最广泛的定比传动构件，主要用于平行轴之间的旋转运动与扭矩传递，常见于小型输送设备的动力输入端、轻工包装机械的送料机构、普通机床的进给传动单元、农用机具的动力分配模块以及小型自动化设备的同步传动结构中，能够在中低速、中等负载的工况下稳定传递动力，实现精准的转速匹配与扭矩输出，相比斜齿轮传动不存在轴向力，对支撑轴承的轴向承载要求更低，安装调试的门槛也更小，适合对传动精度有一定要求但成本控制严格的应用场景。

这套齿轮副采用标准渐开线齿形设计，齿廓压力角选用通用的20度标准值，齿顶高系数取1，顶隙系数取0.25，完全符合通用直齿轮的啮合规范，能够保证啮合过程中传动比恒定，瞬时传动比波动极小，不会出现传动冲击与异响，运行平稳性能够满足常规工业场景的使用需求。设计过程中优先考虑了加工便利性，齿形参数全部采用标准系列，无需定制特殊刀具，采用普通滚齿、插齿工艺即可完成加工，后期如果出现轮齿磨损，也可以直接采购标准件替换，大幅降低了设备的后期维护成本。两个齿轮采用不同的齿数配比，能够实现固定的减速传动比，大齿轮作为从动轮输出更低转速、更大扭矩，小齿轮作为主动轮接入动力端，齿数搭配经过齿根弯曲强度与齿面接触强度校核，在额定负载下不会出现轮齿折断、齿面点蚀的问题，能够保证长期运行的可靠性。

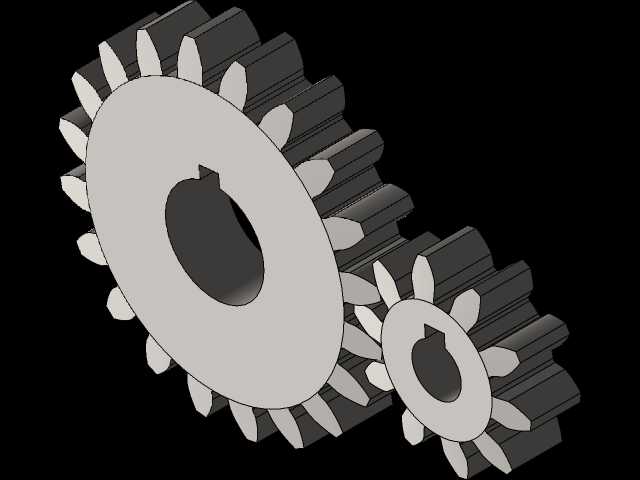

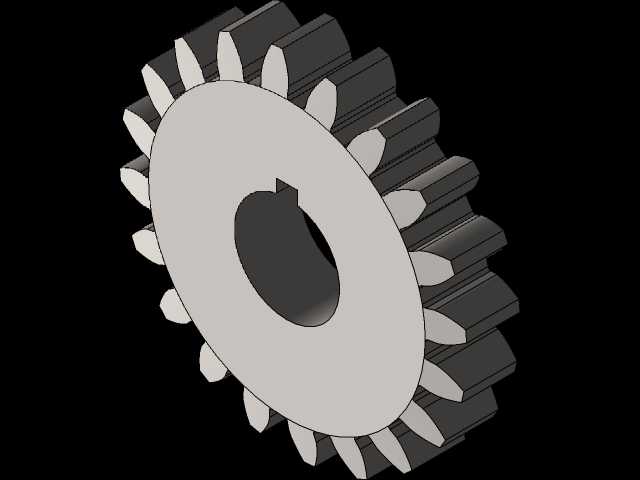

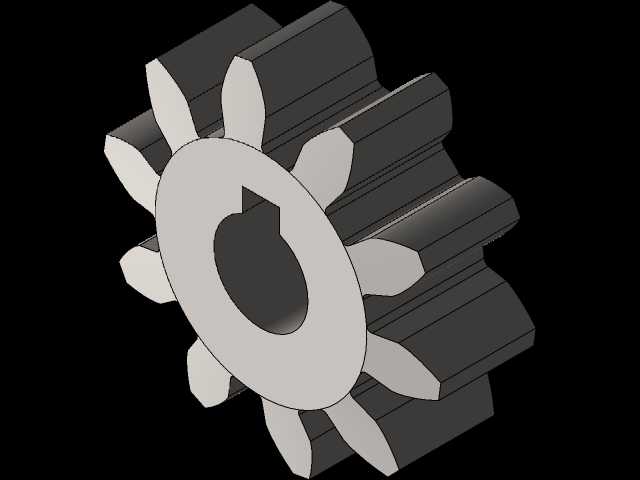

结构设计上两个齿轮都采用实心辐板式结构，中心开设标准键槽孔，能够通过平键与传动轴实现周向固定，传递扭矩过程中不会出现相对滑移，齿轮端面与轴肩的定位面经过平面度处理，安装后不会出现端面跳动超标的问题。齿轮的齿宽经过合理匹配，小齿轮齿宽略大于大齿轮，能够避免安装时的轴向错位导致啮合接触面积不足，保证全齿宽参与啮合受力，让轮齿受力更加均匀。安装边界方面，这套齿轮副的中心距严格按照两齿轮分度圆半径之和设计，安装时只要保证两轴平行度在公差范围内，即可实现无侧隙或者微侧隙啮合，不会出现卡滞、咬齿的问题，齿轮的外径、齿顶圆尺寸都预留了足够的安全间隙，安装后不会与周边的壳体、支撑构件发生运动干涉，适配常规的齿轮箱安装空间，不需要额外定制特殊的安装基座。整体结构没有多余的复杂设计，全部采用最基础的直齿轮传动结构，没有额外的减重孔、特殊修形设计，加工难度低，装配流程简单，非常适合入门级机械传动场景使用，也可以作为机械设计教学的演示案例，帮助学习者理解直齿轮啮合的基本原理与安装要点。
