槽轮小齿轮往复运动转换机构

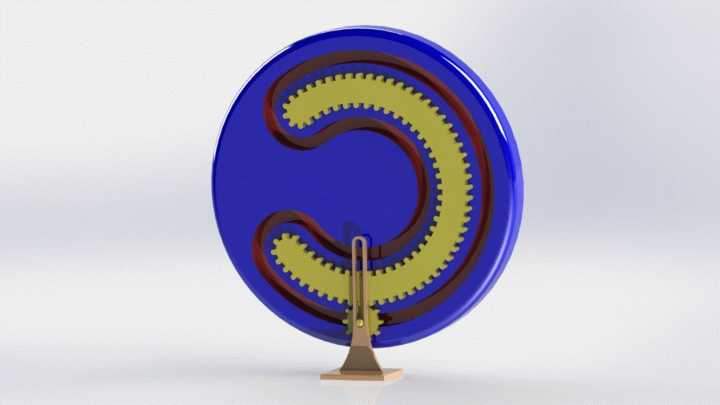

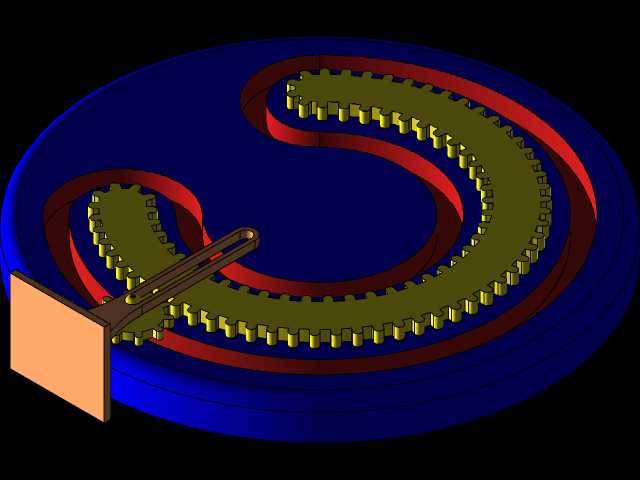

该机构是典型的连续旋转转往复运动的机械传动结构，核心依托带特殊齿形轨迹的槽轮与小齿轮的啮合配合，实现动力输入输出形式的转换，在轻工包装、纺织机械、自动化送料等需要周期性往复动作的工业场景中具备极高的实用价值。在实际生产应用里，这类机构常被用于需要将电机等动力源的单向连续旋转，直接转化为执行端直线往复或摆动往复动作的工位，比如小型物料的周期性推送、印刷设备的往复走纸、检测工位的工件往复移位等场景，相比搭配独立换向结构的传动方案，该机构无需额外的电控换向元件，纯机械结构即可完成运动形式转换，运行可靠性更强，在高速轻载的往复动作工况下能保持稳定的传动精度，大幅降低设备的故障排查与维护成本。从功能特性来看，该机构通过槽轮内侧特殊的C形闭环齿槽轨迹，与小齿轮形成持续啮合，当小齿轮在动力驱动下持续旋转时，会沿着齿槽的轨迹做周期性的位置变化，进而带动与小齿轮连接的执行摆杆做固定行程的往复摆动，整个传动过程无冲击死点，传动比稳定，往复行程的误差可控制在极小范围内，能满足多数中轻载工况下的动作精度要求。设计层面上，该结构采用了对称式的齿形轨迹布局，槽轮整体为圆盘式结构，齿槽沿圆盘内侧做等曲率的闭环布置，既保证了小齿轮啮合过程中的受力均匀，也让整体结构的重心落在圆盘中心轴线上，高速运转时不会产生额外的偏转动量，有效降低机构运行时的振动与噪音。安装边界方面，该机构整体为立式安装结构，底部设置有一体式的支撑底座，底座预留有标准的安装固定孔位，可直接固定在设备的安装平台上，整体外轮廓为圆形盘状结构，径向尺寸紧凑，轴向厚度较薄，不会占用过多的设备内部安装空间，输入端可直接与常规的小型驱动电机输出轴对接，输出端的摆杆预留有执行件安装接口，可根据实际工况需求加装推头、夹具等不同的执行末端，适配不同的生产作业需求。在结构细节上，小齿轮与摆杆采用同轴连接设计，啮合过程中齿轮的受力直接传递至摆杆输出，无额外的传动损耗，槽轮的齿形经过修形处理，啮合过渡顺滑，能有效减少齿轮运行过程中的磨损，延长机构的整体使用寿命，适合在长期连续运行的自动化生产设备中搭载使用。
