穿轴式方形安装止动轭锁止机构

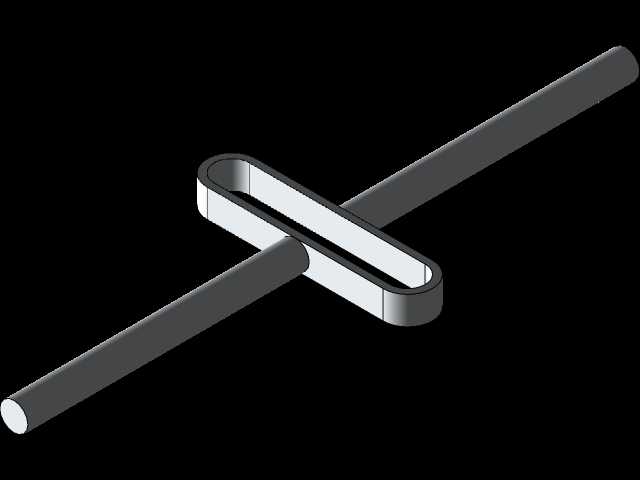

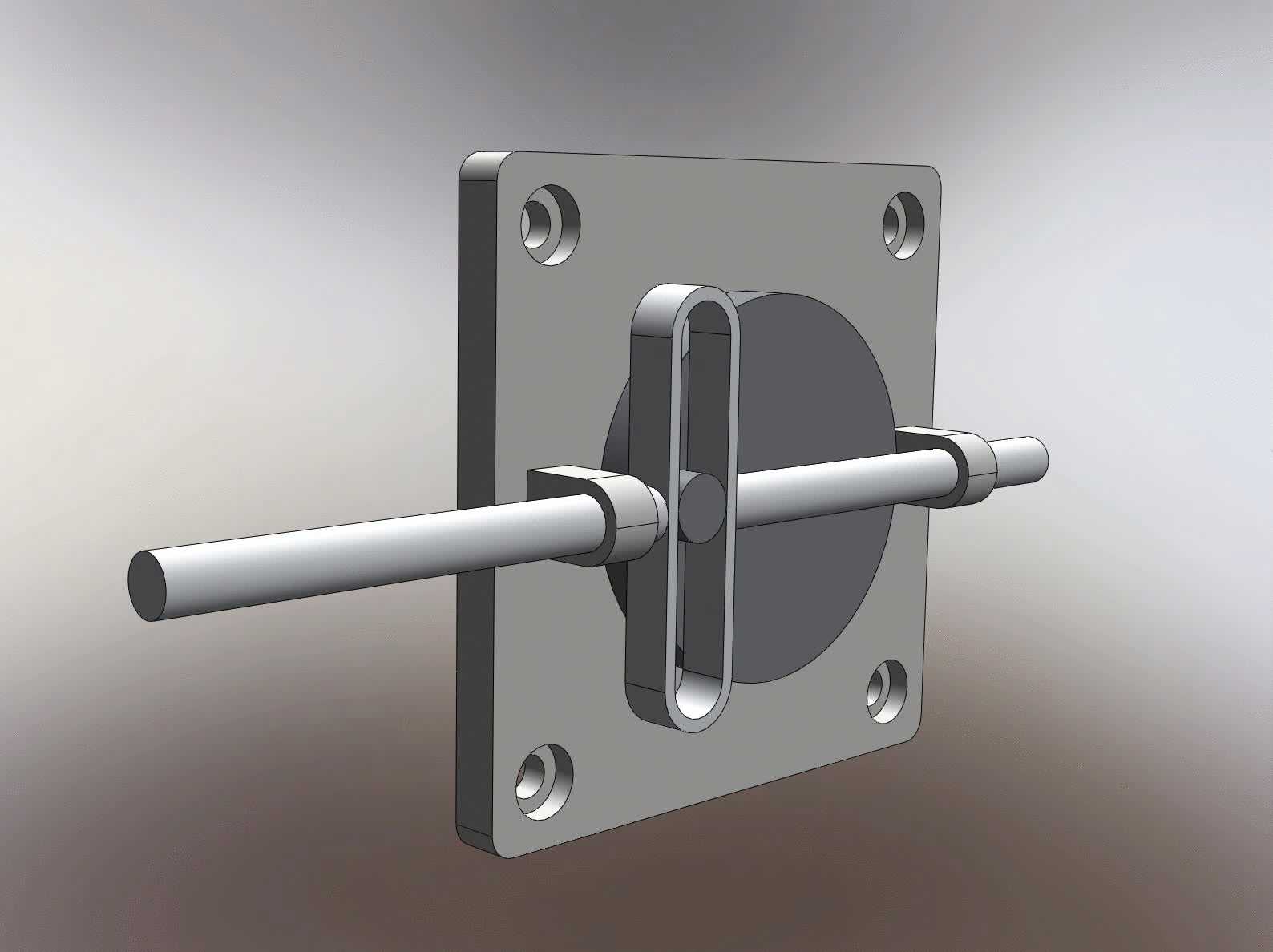

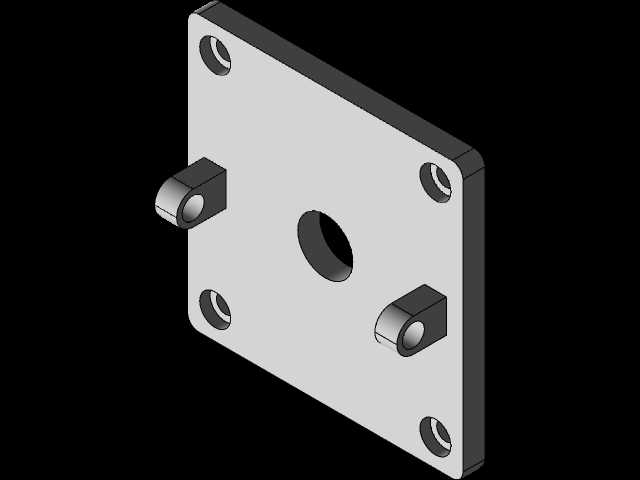

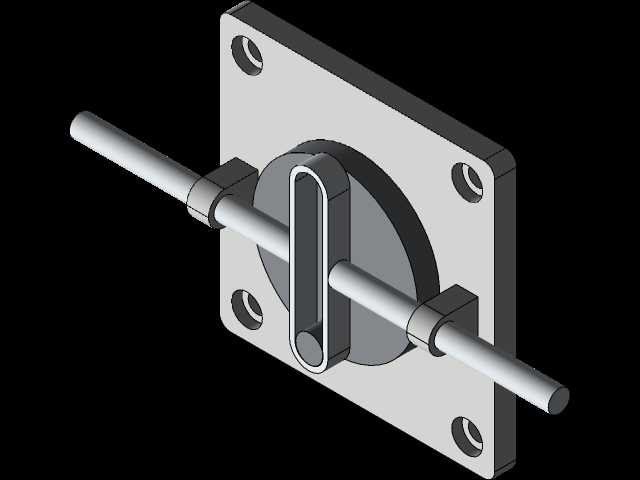

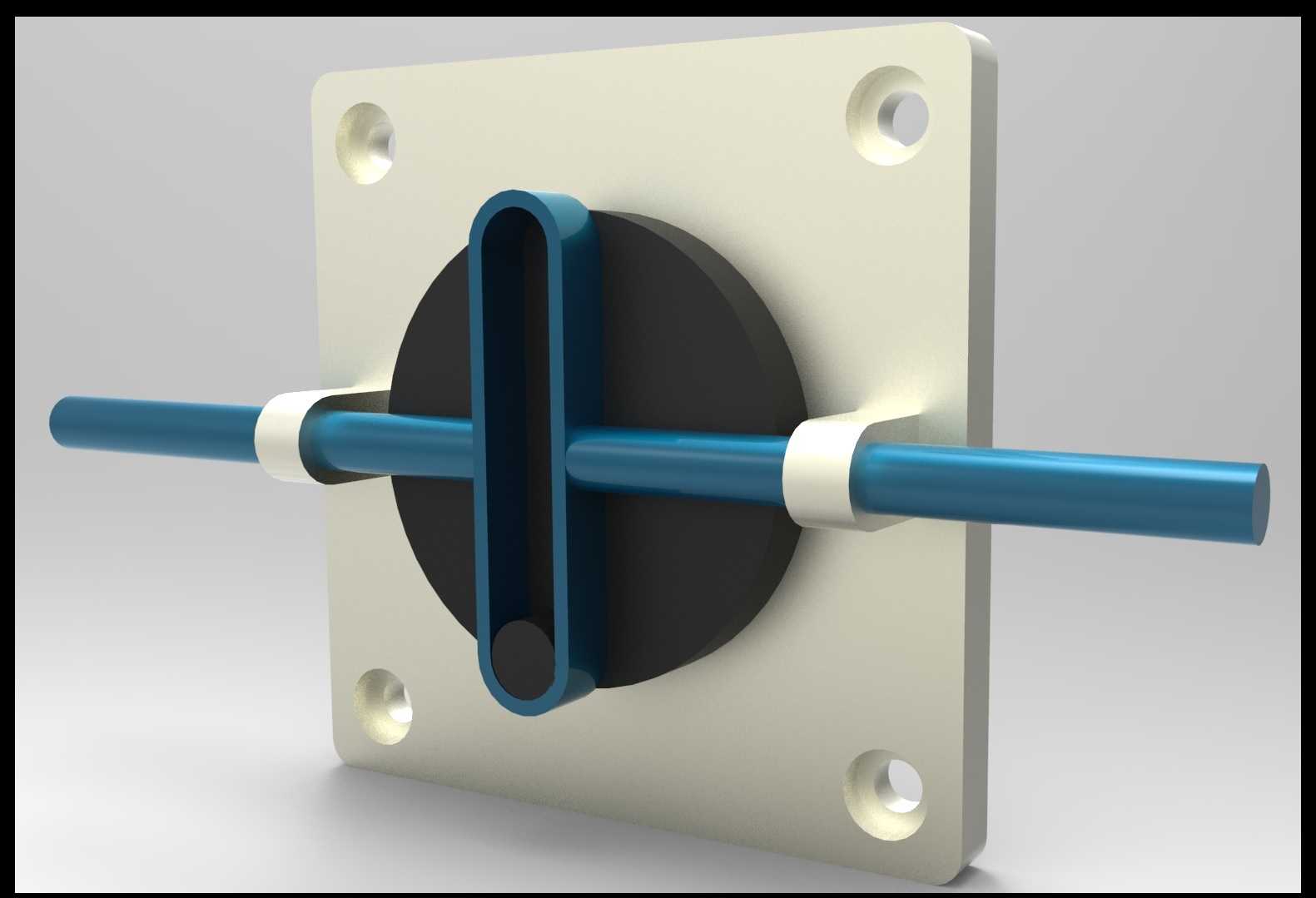

该止动轭机构是应用于直线往复传动场景的机械式锁止限位部件，常见于轻工自动化输送线、小型专用设备进给单元、手动调节工装的轴系定位环节，核心作用是在穿设的光轴移动至预设工位时，通过轭件的卡合动作完成轴体位置锁定，避免轴体受外力扰动出现位移偏移，保障工位定位精度与设备运行稳定性。从实际功能特性来看，该机构采用方形法兰基座作为安装载体，基座四角预留沉头安装孔，可直接通过螺栓固定在设备的安装立板或墙板上，安装面平整贴合度高，无需额外设计转接支架即可完成装配；中间穿轴通道与配套光轴采用间隙配合设计，轴体可沿轴向顺畅滑动，无卡滞偏磨问题；轭件采用长槽环套结构跨接在轴体外侧，当需要锁止时，轭件沿垂直于轴体的方向动作，通过槽边与轴体表面的压紧卡合实现锁止，解锁时轭件复位即可恢复轴体的滑动自由度，锁止动作响应直接，无多余传动间隙，定位重复精度可满足常规工业设备的使用要求。在设计思路上，该机构优先考虑了装配便捷性与使用可靠性，整体结构无复杂异形曲面，所有零部件均可采用常规机加工工艺完成制作，基座采用板材铣削成型，加工成本低且结构刚性充足，可承受轴体传递的径向与轴向载荷；轭件与轴体的接触位置做了圆角过渡处理，避免锁止动作时对轴体表面造成刮擦损伤，延长轴系的整体使用寿命；穿轴通道的同轴度在设计时做了公差约束，保证轴体穿设后不会出现偏斜，滑动过程阻力均匀。从安装边界来看，方形基座的外轮廓尺寸适配常规小型设备的安装空间，四角安装孔的孔距符合通用机械安装的孔位规范，穿轴的中心高度与基座底面保持固定尺寸，方便设计时提前预留安装空间，轭件的动作行程控制在较小范围内，不会与周边相邻的零部件产生运动干涉，整体结构紧凑，可直接集成到各类需要轴系锁止的设备单元中，无需对原有设备结构做大幅改动，适配性较强。在实际使用场景中，该机构可配合手动拨杆、小型气缸或电磁铁作为驱动源完成锁止与解锁动作，既可以用于手动调节工位的定位锁止，也可以接入自动化控制系统实现程序控制的自动锁止，适用场景覆盖小型加工设备、物料分拣机构、可调工装夹具等多个领域，锁止状态下可承受一定的轴向冲击力，不会出现意外脱锁的问题，结构简单维护便捷，日常使用仅需在轭件与轴体的滑动接触面定期加注润滑脂即可长期稳定运行。
