槽轮式间歇传动机构三维结构设计

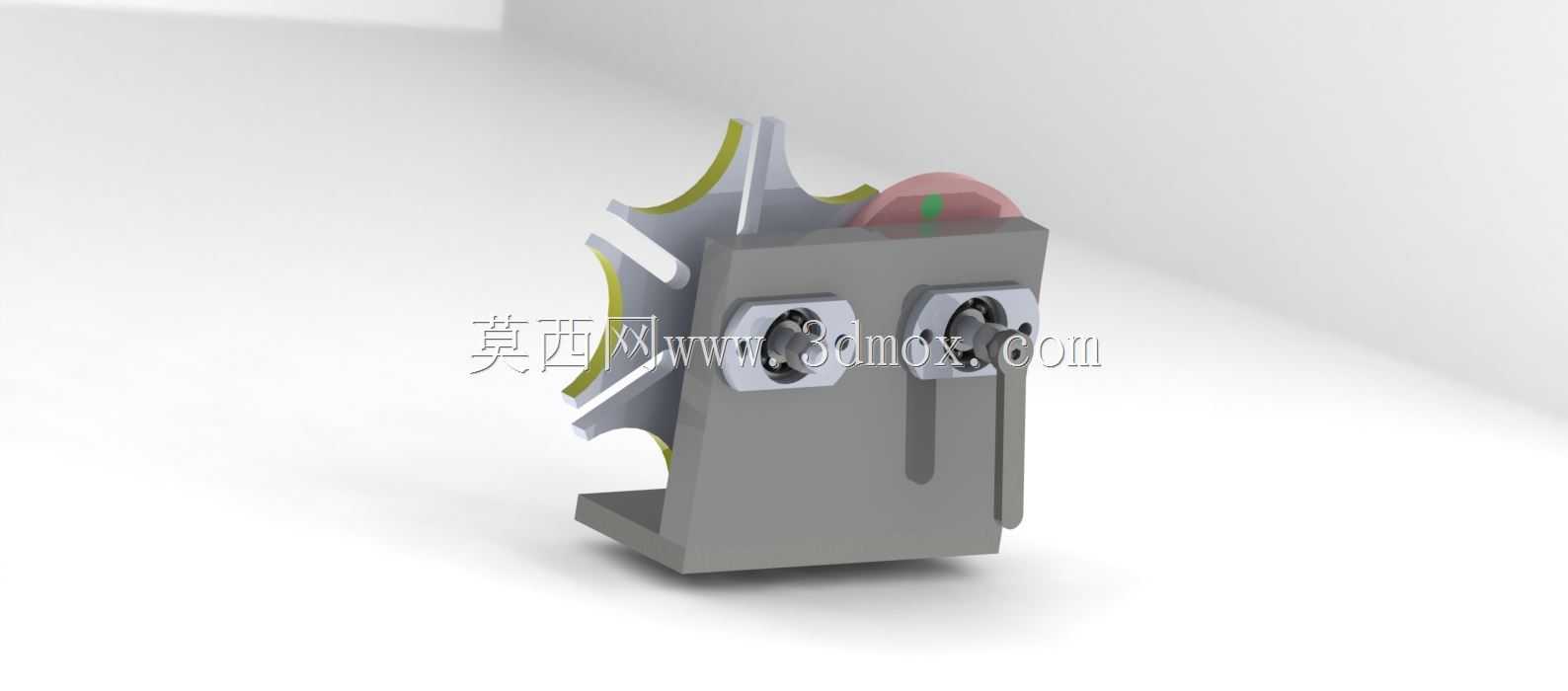

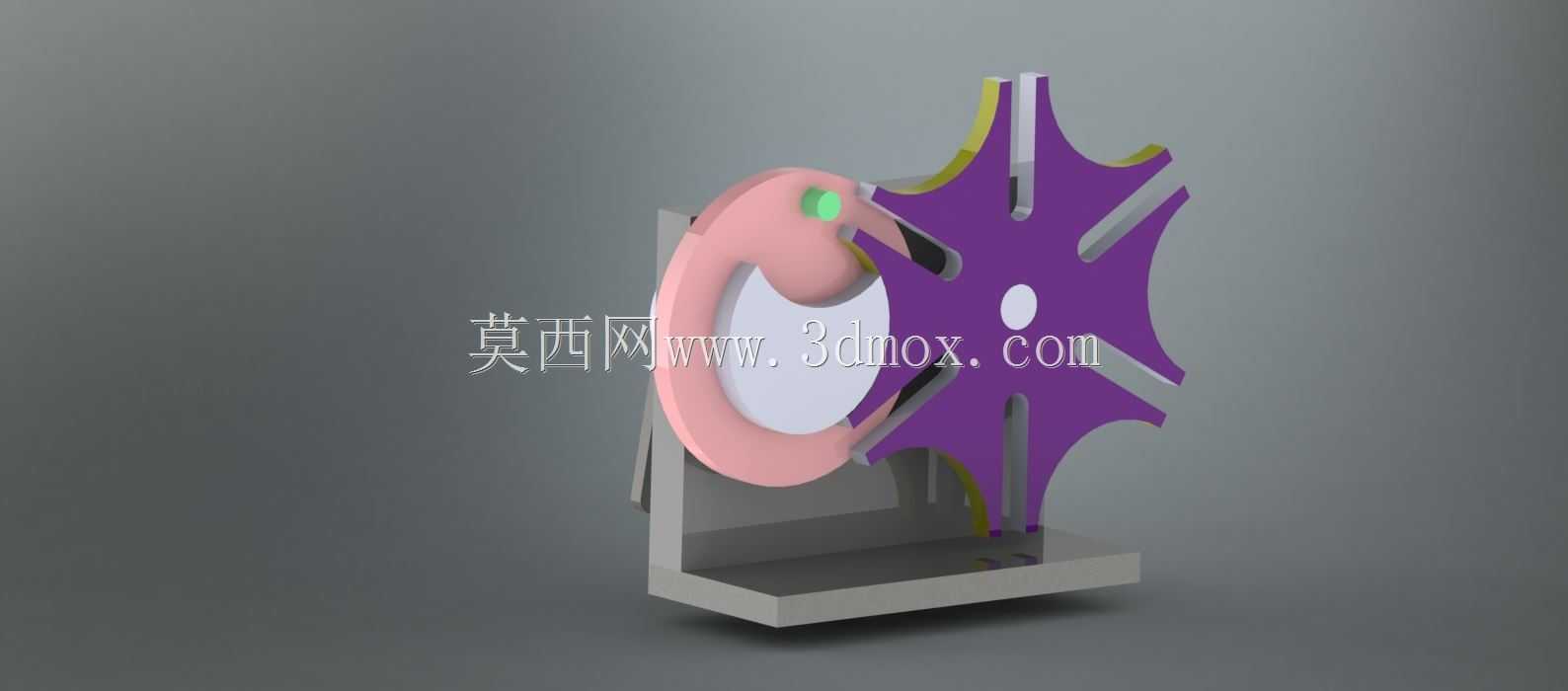

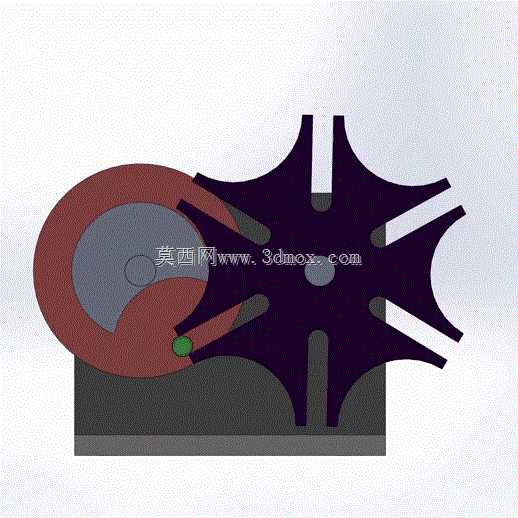

这类槽轮间歇传动结构，常被用在多工位转台送料、胶片间歇走片、包装线分度转位这类需要周期性停歇动作的设备上，核心作用是把主动件的连续匀速转动，转换成从动槽轮的单向间歇步进运动，相比棘轮传动，它的传动平稳性更好，冲击载荷小，分度定位精度在常规中低速工况下完全能满足生产需求。做这个结构建模的时候，首先要先确定工位数量，也就是槽轮的径向槽数，常规设计里最常用的是4槽、6槽结构，槽数越少，单次转动的角位移越大，动停比的匹配要结合实际工位的作业时长来算，主动拨盘上的圆柱销直径要和槽轮的槽宽做间隙配合，单边留0.02到0.05毫米的间隙，避免装配后出现卡滞。建模第一步先画基准轴，确定拨盘和槽轮的中心距，这个尺寸是整个结构的安装核心边界，两个轴的平行度公差要控制在0.02毫米以内，不然运转时圆柱销和槽壁会出现偏磨，缩短零件使用寿命。先绘制拨盘的本体轮廓，把圆柱销的安装凸台、锁止弧的轮廓做出来，锁止弧的半径要和槽轮的凹弧半径完全匹配，保证槽轮在停歇阶段被完全锁止，不会出现误转动。之后绘制槽轮部分，先做基体圆盘，再阵列径向槽，槽的侧壁要做拔模斜度吗？不，这类传动槽是直壁结构，加工时一般用线切割或者铣削成型，不需要拔模，槽端的卸荷孔要记得加上，避免应力集中导致槽根开裂。建模过程里要做运动干涉检查，把拨盘转到圆柱销进入和退出槽的两个极限位置，检查有没有和槽轮本体发生剐蹭，同时验证锁止弧的衔接是否顺畅，有没有出现锁止空程。整个结构的安装底座要留出两个轴的轴承安装位，轴承位的同轴度、端面跳动公差要在工程图里标注清楚，装配时要调整拨盘和槽轮的轴向间隙，保证圆柱销能顺利滑入槽内，没有轴向卡滞。实际应用里，这类结构的转速不能太高，一般拨盘转速控制在每分钟100转以内，高速工况下会出现较大的冲击振动，需要额外加缓冲结构。建模完成后可以做简单的运动仿真，给拨盘添加旋转马达，观察槽轮的动停节奏是否符合设计预期，调整中心距或者销的位置来优化传动的平稳性，整个结构没有复杂的曲面特征，都是规则的回转体和拉伸切除特征，建模逻辑清晰，重点是尺寸参数的匹配要符合机械设计的规范，不能只看外观形似，要保证实际加工装配后能顺畅运转。
