小型曲柄连杆活塞传动组件结构设计

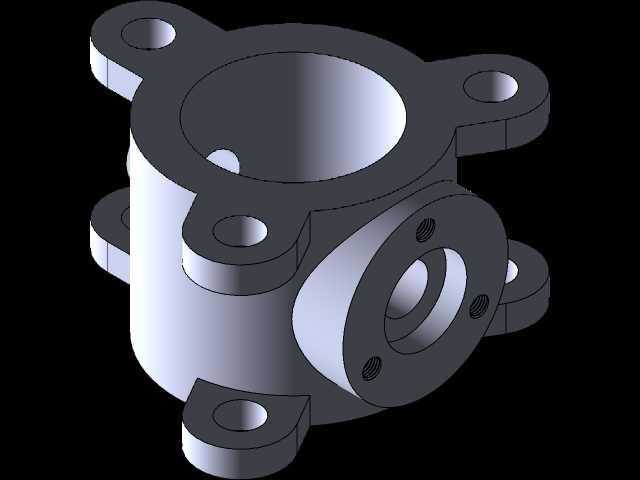

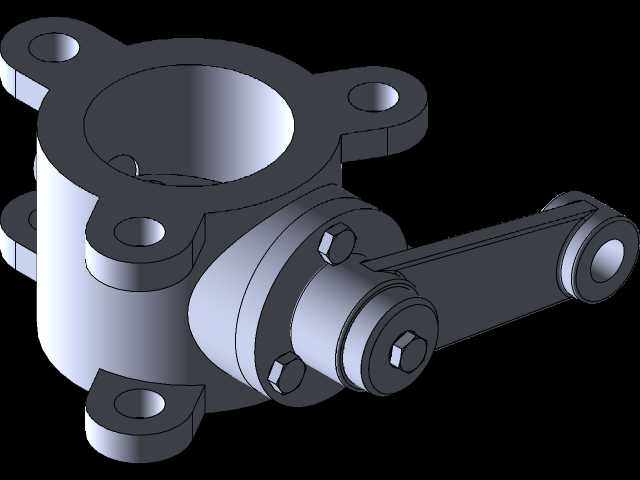

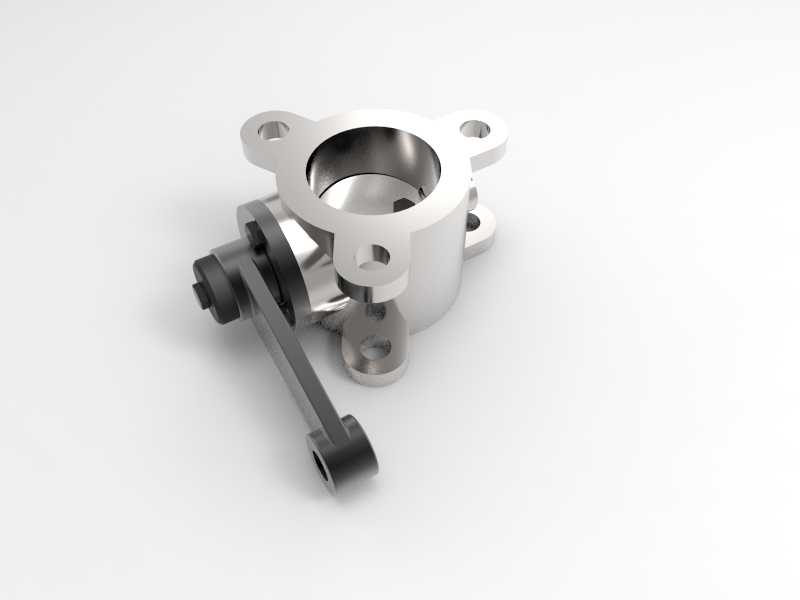

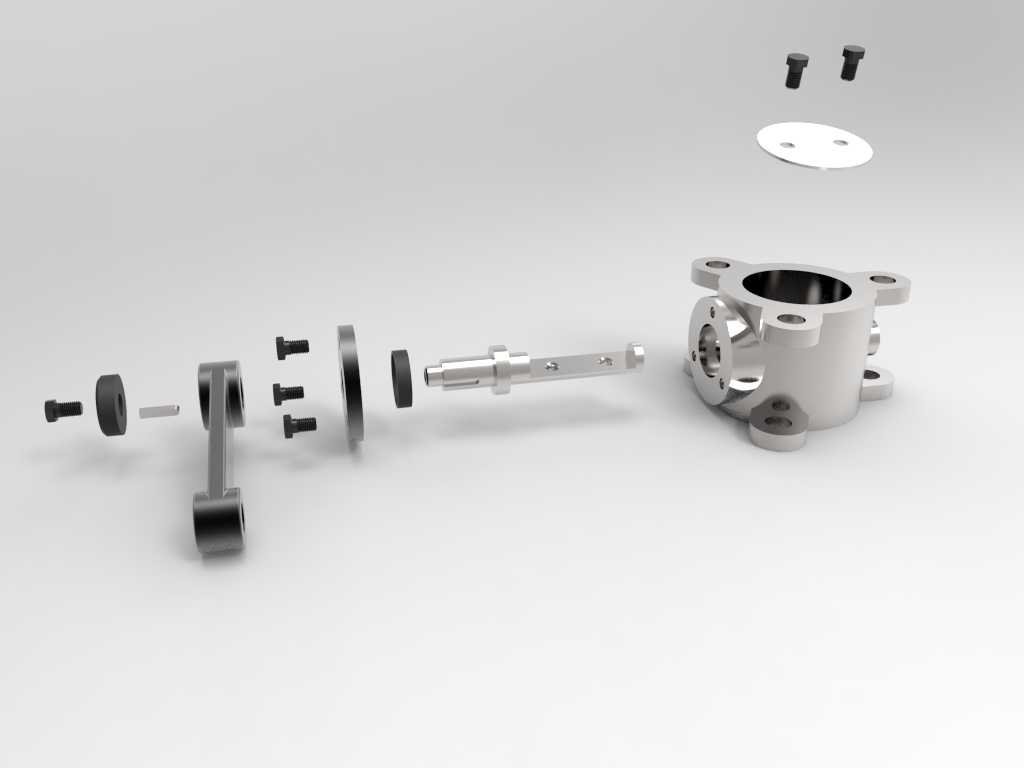

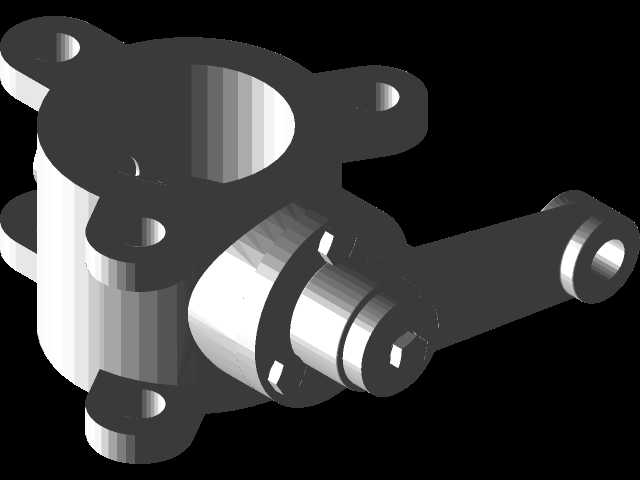

该套传动组件是小型动力输出场景中的核心执行构件，主要适配小排量动力单元、微型气动执行机构以及教学演示类动力实验台，在小型内燃机教具、桌面级气动冲压装置、微型往复式动力输出设备中承担核心的运动转换职能，能够将曲柄的旋转运动平稳转化为活塞的直线往复动作，或是将活塞端的直线推力转化为曲柄端的旋转扭矩输出，整套结构的运动逻辑完全贴合往复式动力传输的核心原理，可直接用于原理验证、结构教学以及小型动力设备的原型搭建。整套组件采用分体式装配设计，核心构件包含带安装法兰的缸体基座、集成配重结构的曲柄件、两端带连接孔的连杆、带密封安装位的活塞轴、定位衬套以及配套的锁紧紧固件，所有配合面均预留了合理的装配公差，转动配合位置设计有衬套安装槽，可根据实际使用场景加装铜质衬套或是滚动轴承来降低运动摩擦损耗，延长构件的连续运行寿命。缸体基座采用多法兰安装结构，侧面、端面均预留了螺栓固定孔位，可直接固定在设备安装面板或是动力单元的壳体上，安装边界紧凑，整体轴向长度控制在200mm区间内，径向最大尺寸不超过80mm，不会占用过多设备内部安装空间，适配小型化设备的紧凑布局需求。设计过程中充分考虑了运动过程中的动平衡问题，曲柄件特意设置了偏心配重结构，能够抵消活塞与连杆往复运动过程中产生的惯性力，降低组件高速运转时的振动幅度，提升运行平稳性；连杆两端的连接孔采用同轴度精准管控的设计，保证运动过程中不会出现卡滞、偏磨的问题；活塞轴上设计有多处定位台阶，既可以对活塞环、密封件进行轴向定位，也能限制活塞的极限行程，避免运动过程中出现撞缸问题。所有紧固件均采用标准内六角螺丝，装配时无需特殊定制工具，日常拆装维护十分便捷，各构件之间的装配逻辑清晰，可快速完成拆解与重组，既适合用于机械原理教学中的装配实操训练，也可作为小型动力设备开发过程中的结构参考原型，帮助开发者快速验证动力传输路径的合理性，缩短原型开发的验证周期。
