威尔明顿医用外骨骼机械结构设计

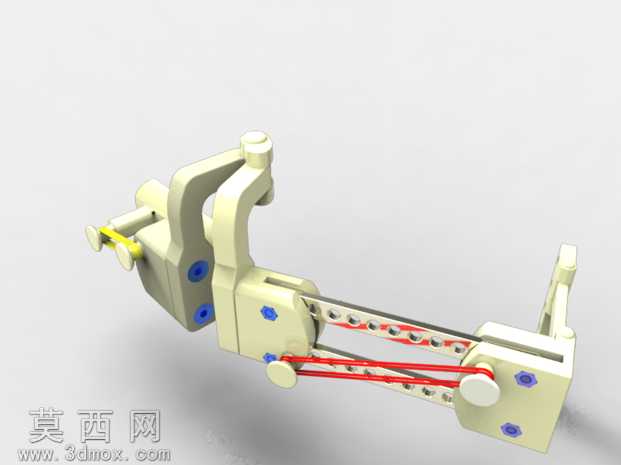

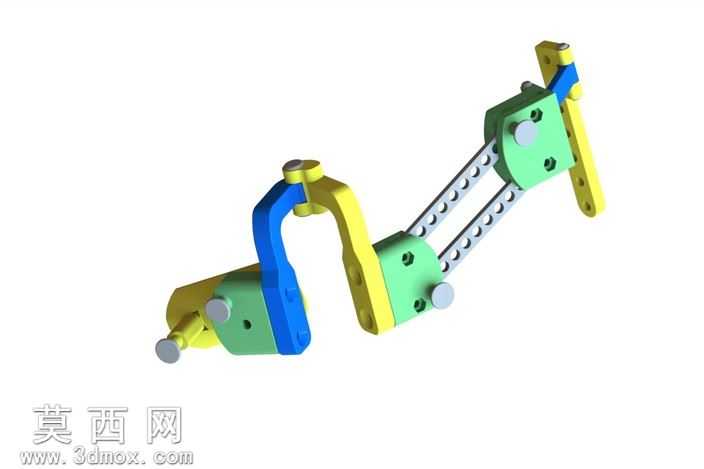

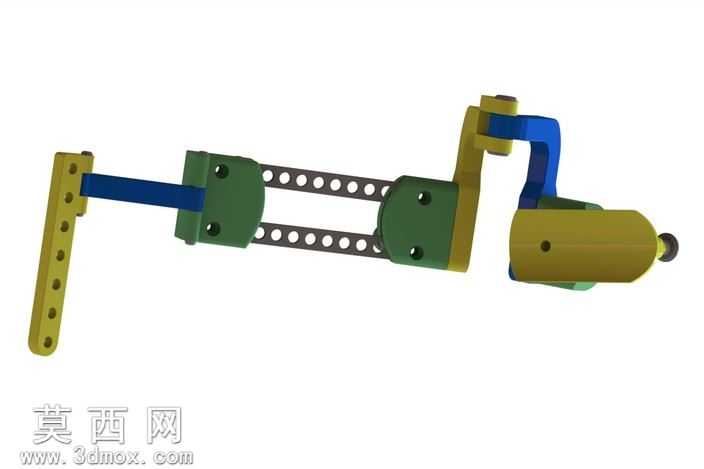

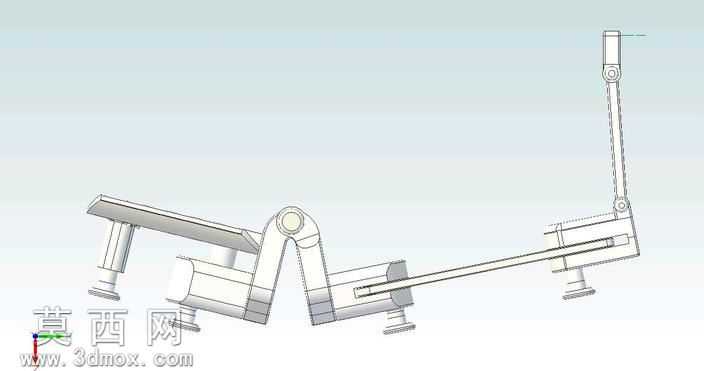

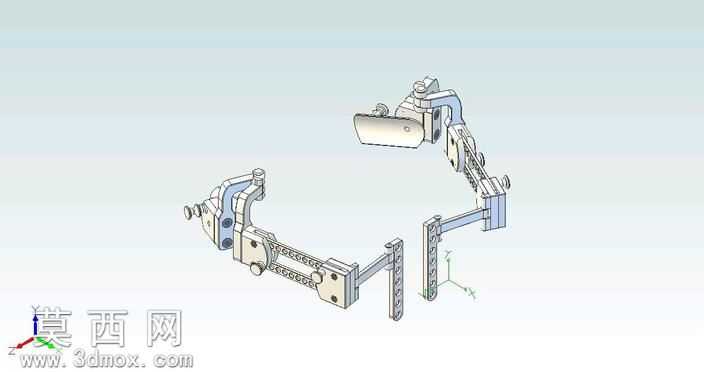

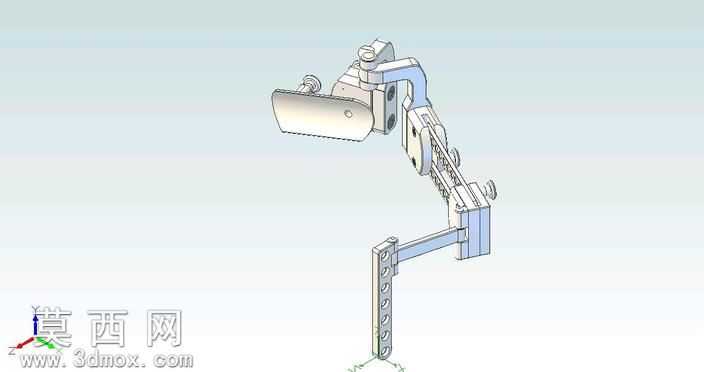

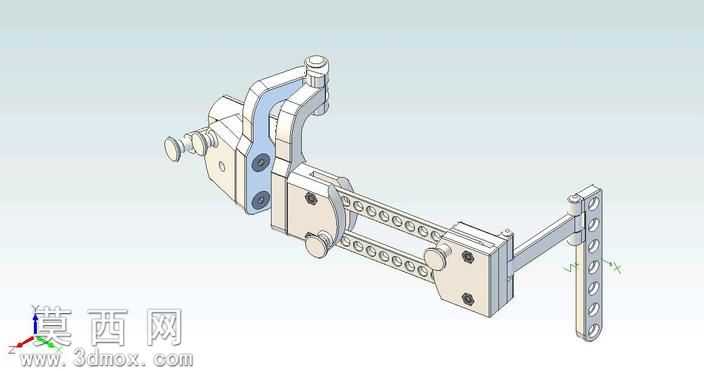

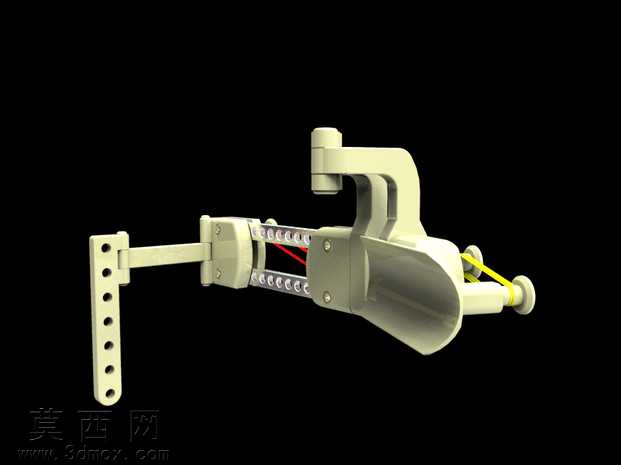

本作品为面向医疗辅助场景的威尔明顿外骨骼机械结构三维建模成果，建模阶段依托参数化设计逻辑完成整体构型搭建，首先基于人体上肢运动学数据确定各关节的活动自由度与行程范围，将整体结构拆解为上臂固定模组、肘关节传动模组、前臂支撑模组、腕部适配模组四个核心单元，每个单元的零件尺寸均经过人机工程学校验，确保穿戴时的贴合度与活动无干涉。建模过程中对铰接部位的公差配合做了精细化处理，所有转动副的轴孔配合间隙预留0.02mm的装配余量，链状调节结构采用阵列式定位孔设计，可根据不同使用者的肢体维度实现多档位尺寸调节，适配不同体型的穿戴需求。材质渲染阶段针对不同功能零件做了区分设置：与人体接触的支撑衬板部位采用哑光医用高分子材质，表面添加细微的磨砂纹理模拟亲肤触感；结构承重的铰接支架、调节臂采用哑光银灰色金属材质，边缘做0.5mm的圆角钝化处理，避免穿戴过程中剐蹭皮肤；锁紧旋钮、定位销等操作件采用亮面工程塑料材质，通过材质差异提升操作部件的视觉辨识度。结构设计上采用轻量化镂空思路，在承重臂的非受力区域开设规则排列的减重孔，在保证结构抗弯强度的前提下降低整体自重，减轻使用者长时间穿戴的负载负担；铰接部位内置隐藏式限位结构，将肘关节的屈伸角度限制在人体生理活动安全范围内，避免过度屈伸造成二次损伤。整体装配逻辑遵循模块化设计思路，各功能单元之间采用快拆式销轴连接，无需专用工具即可完成部件的拆分与更换，便于后期的维护调整与配件替换，模型完整还原了外骨骼从固定端到执行端的全部传动与连接细节，可直接用于后续的结构验证、3D打印样件制作以及康复辅具的方案演示。
