带协调功能立式台钻结构设计

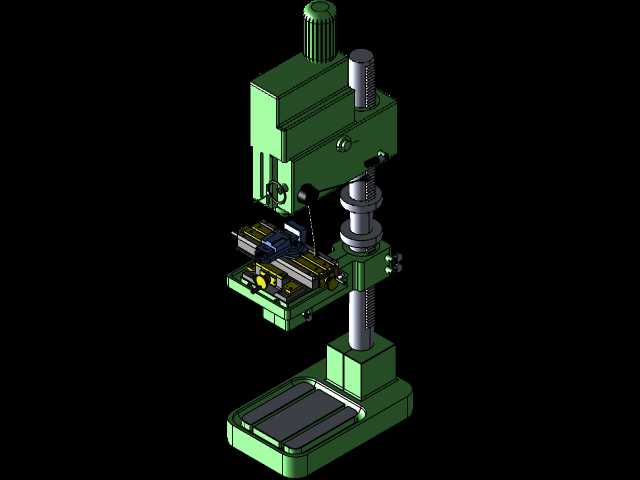

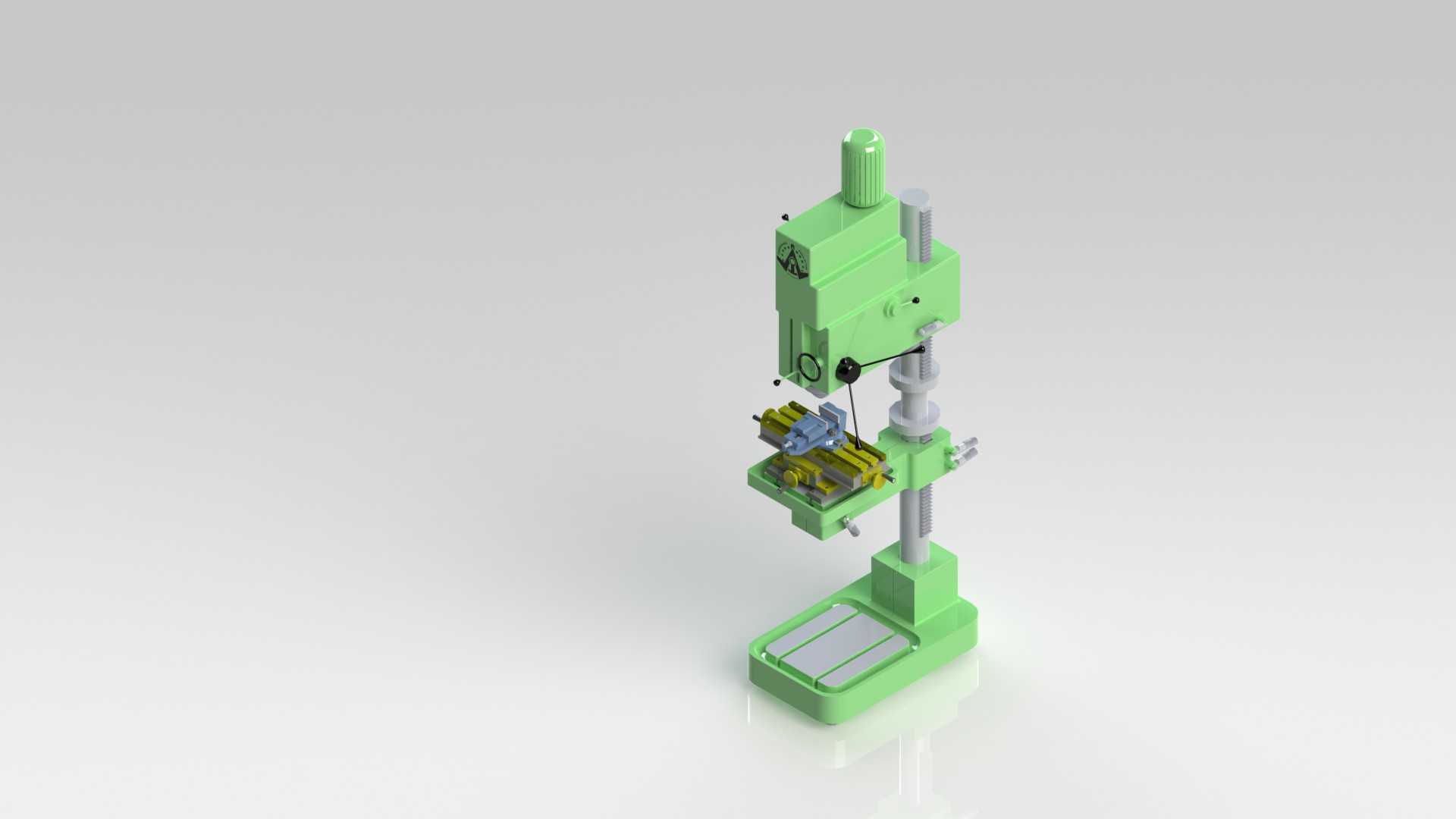

这款立式台钻主要面向小型机械加工车间、五金维修站点、职业院校实训场地等场景使用，可完成小型金属工件、非金属工件的钻孔、扩孔、铰孔、攻丝等常规钻削加工作业，尤其适配小批量多品种的零散加工需求，能够在不占用大型钻床设备资源的前提下，快速完成精度要求适中的孔加工工序，是生产现场补加工、维修配做、教学演示环节中十分常用的加工设备。设备整体采用立式落地布局，底部为带防滑垫的铸铁基座，基座上方设置可升降的工作台面，工作台配套有专用的工件夹持工装，能够快速固定不同外形的待加工工件，避免钻削过程中工件移位造成的加工偏差或安全隐患。主轴箱部分集成了主轴进给机构、传动变速结构与操作手柄，操作人员可通过侧面的操作手柄控制主轴的升降进给，同时可根据加工材质、孔径大小调整主轴转速，适配不同的钻削参数需求。这款台钻的核心设计亮点在于搭载了协调进给结构，能够实现主轴进给与工作台夹持动作的协同匹配，当主轴下行靠近工件时，夹持机构会自动补紧锁力，避免工件受钻削轴向力产生翘起或位移，当主轴上行退回时，夹持机构自动松释，方便操作人员快速更换工件，相比普通台钻需要手动反复锁紧松开工件的操作流程，能够有效降低操作人员的重复劳动强度，提升单件加工的作业效率。在外形尺寸与安装边界上，设备整体占地范围不足0.5平方米，基座预留了四个地脚安装孔，可直接固定在水泥地面或钢制工作台上，不需要额外制作复杂的安装基础，设备总高度适配常规车间的层高要求，顶部的电机部分不会与车间管线、吊顶产生干涉，工作台的升降行程覆盖了常规小型工件的高度范围，可满足最大钻孔深度范围内的加工空间需求。设计过程中充分考虑了日常操作的人机工程需求，操作手柄的设置高度适配成年操作人员站立操作的舒适区间，进给操作的阻尼设置适中，既不会因为阻尼过小出现进给窜刀的问题，也不会因为阻尼过大增加操作人员的操作负担，设备的传动部分全部设置在封闭的箱体结构内，既能够避免加工过程中的切屑、灰尘进入传动结构造成部件磨损，也能够防止操作人员误触运动部件产生安全风险，整体结构紧凑可靠，维护保养十分便捷，日常仅需定期对升降导轨、主轴套加注润滑脂，检查传动皮带的张紧度即可保持设备的稳定运行，能够在长时间的高频次使用场景下保持稳定的加工精度。
